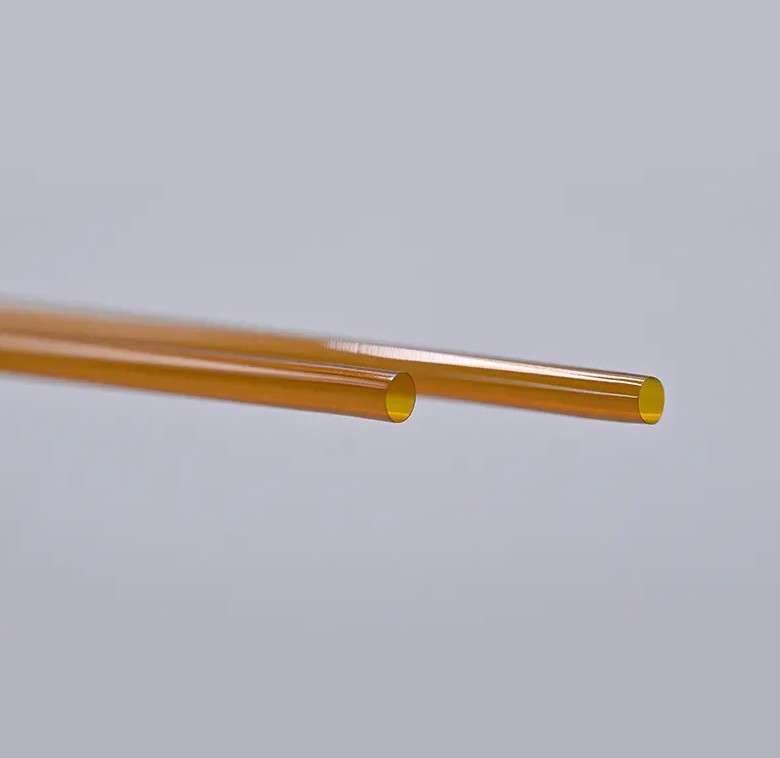

Lors de la sélection de tubes isolants pour dispositifs médicaux, Tube en polyimide (PI) surpasse la plupart des alternatives en résistance aux hautes températures, en précision dimensionnelle et en résistance mécanique. Pour les instruments peu invasifs (cathéters, endoscopes, systèmes de pose de stents) pour lesquels des tolérances strictes et une biocompatibilité ne sont pas négociables, les tubes PI constituent souvent le choix définitif. Cet article compare les tubes PI au PTFE, au COUP D'OEIL, au nylon et au silicone selon les paramètres les plus importants dans les applications cliniques. Ce qui fait Tube en Polyimide Spécialement adapté aux dispositifs médicaux Le polyimide est un polymère haute performance synthétisé à partir de dianhydrides et de diamines aromatiques, produisant un matériau présentant une combinaison exceptionnelle de stabilité thermique, de rigidité mécanique et d'inertie chimique. Dans les tubes médicaux, ces propriétés se traduisent directement par des avantages fonctionnels : Construction à paroi ultra fine : Les tubes PI atteignent des épaisseurs de paroi aussi faibles que 0,013 mm grâce à des processus de revêtement avancés, maximisant la lumière interne tout en maintenant l'intégrité structurelle. Tolérance aux températures extrêmes : Les températures de fonctionnement à long terme dépassent 350°C, avec des pics à court terme jusqu'à 450°C — critique pendant les cycles de stérilisation en autoclave à vapeur. Stabilité dimensionnelle : Le module rigide du PI empêche le vrillage ou la déformation sous les forces de navigation du cathéter, essentielles dans l'anatomie vasculaire tortueuse. Biocompatibilité : Les tubes PI présentent une biocompatibilité confirmée, répondant aux exigences des applications de dispositifs implantables et en contact avec le sang. Adhésion directe : Le PI se lie directement au nylon et au TPU sans prétraitement de surface, simplifiant ainsi l’assemblage du cathéter multicouche. Les solutions PI exclusives de LINSTANT étendent encore ces capacités en permettant la personnalisation du module, de la résistance à la traction, de l'allongement et de la couleur, permettant aux ingénieurs d'appareils d'affiner le comportement mécanique pour des exigences procédurales spécifiques. Polyimide vs PTFE : précision dimensionnelle et rigidité structurelle Le PTFE (polytétrafluoroéthylène) est un matériau de revêtement bien établi dans les cathéters, apprécié pour son pouvoir lubrifiant et sa résistance chimique. Cependant, la douceur mécanique du PTFE et sa rigidité structurelle limitée le rendent inadapté comme tube structurel autonome dans les applications de faible épaisseur. Différences clés Épaisseur de paroi : Les tubes en PTFE nécessitent généralement des parois ≥0,05 mm pour l'intégrité structurelle ; Le tube PI atteint des parois fonctionnelles de 0,013 à 0,025 mm, préservant ainsi le diamètre de la lumière. Module de traction : Le PI a un module de traction de ~ 3 à 4 GPa contre ~ 0,5 GPa pour le PTFE — Le tube PI résiste à la déformation sous l'effet du couple et des forces de poussée dans les systèmes de fils guides et de cathéters. Adhésion : La surface antiadhésive du PTFE nécessite une gravure au plasma ou chimique avant le collage ; Le PI se lie directement au TPU et au nylon, réduisant ainsi les étapes de fabrication. Plage de température : Les deux gèrent bien les températures de stérilisation, mais la température maximale de 450 °C du PI offre plus de marge pour les applications à haute énergie telles que les instruments électrochirurgicaux. Dans la pratique, le PTFE est souvent utilisé comme revêtement intérieur pour le pouvoir lubrifiant, tandis que le PI sert de couche externe structurelle, une combinaison qui exploite les atouts des deux matériaux. Polyimide vs PEEK : performances dans des conditions extrêmes Le PEEK (polyéther éther cétone) est le concurrent le plus proche de PI dans le domaine des tubes médicaux haute performance. Les deux matériaux partagent un module, une résistance thermique et une biocompatibilité élevés, mais ils divergent considérablement en termes de traitement, de géométrie et de profils mécaniques spécifiques. Propriété Polyimide (PI) PEEK Température d'utilisation continue >350°C ~260°C Épaisseur minimale de paroi ~0,013 mm ~0,10 mm Module de traction 3 à 4 GPa 3,6 à 4,2 GPa Biocompatibilité Confirmé Confirmé Collage direct (TPU/Nylon) Oui, pas de prétraitement Nécessite un traitement de surface Plage de diamètres intérieurs disponibles 0,10 à 5,00 mm 0,25 à 10 mm (typique) Radio-opacité (inhérente) Faible Faible Tableau 1 : Comparaison directe des propriétés entre les tubes en polyimide (PI) et en PEEK pour les applications de dispositifs médicaux La température d'utilisation continue nettement plus élevée du PI et sa capacité de paroi ultra fine en font le choix préféré pour les corps de micro-cathéters et les revêtements d'hypotubes à fil guide. Le PEEK peut être préféré lorsqu'une plus grande épaisseur de paroi est acceptable et qu'un traitement par extrusion seule est souhaité. LINSTANT exploite des lignes d'extrusion PEEK dédiées aux côtés des lignes de revêtement PI, permettant aux ingénieurs d'appareils d'accéder aux deux technologies sous un seul fournisseur. Polyimide vs Nylon et TPU : flexibilité vs performances structurelles Le nylon (polyamide) et le polyuréthane thermoplastique (TPU) sont les bêtes de somme de la construction de tiges de cathéter : flexibles, faciles à extruder dans des configurations multicouches et disponibles dans une large gamme de duromètres. Ils excellent dans les sections distales de cathéter nécessitant un contact doux et atraumatique avec les tissus. Cependant, aucun des deux matériaux n'atteint la rigidité ou les performances thermiques du PI. Là où le PI surpasse le nylon et le TPU Poussabilité : Le module élevé du PI permet la transmission du couple sur de grandes longueurs sans flambage – élément essentiel dans les cathéters de cartographie électrophysiologique (EP) et les arbres extérieurs des paniers de récupération de calculs. Résistance à la température : Le nylon commence à se ramollir au-dessus de 150 à 200°C ; TPU au-dessus de 80-120°C. Le PI maintient son intégrité structurelle bien au-delà de 350°C, ce qui permet une utilisation dans les systèmes de cathéters d'ablation RF, laser et à ultrasons haute fréquence. Rapport mur/lumière : Pour un diamètre extérieur donné, les parois plus fines du PI offrent un canal de travail plus interne, un avantage clé en urologie et en endoscopie où l'espace lumineux est primordial. Où le nylon et le TPU sont préférés Embouts de cathéter distaux nécessitant un contact doux et conformable avec les parois des vaisseaux ou les tissus délicats. Corps de cathéter à lumières multiples où les sections transversales complexes favorisent l'extrusion plutôt que le revêtement. Dispositifs jetables sensibles aux coûts et en grand volume pour lesquels le coût majoré de PI n'est pas justifié. Une architecture de cathéter haute performance commune superpose un tube structurel PI au niveau de la tige proximale, passant au nylon ou au TPU à l'extrémité distale - L'adhésion directe du PI aux deux matériaux sans prétraitement de surface rend cette liaison de transition fiable et reproductible . Polyimide vs Silicone : Biocompatibilité et rigueur mécanique Le silicone est largement utilisé dans les dispositifs médicaux implantables (tubes de drainage, cathéters à ballonnet et applications de contact corporel à long terme) en raison de sa flexibilité exceptionnelle, de sa large biocompatibilité et de sa surface hydrophobe. Le comparer directement à PI révèle des niches d’application fondamentalement différentes. Rigidité vs flexibilité : Les duromètres en silicone vont généralement de Shore 20A à 80A ; PI est rigide (module de traction 3 GPa). Le silicone convient aux implants souples de longue durée ; PI convient aux instruments de navigation de précision. Précision dimensionnelle : La fabrication basée sur le revêtement de PI permet d'obtenir des tolérances ID/OD plus strictes que l'extrusion de silicone, ce qui est important pour la compatibilité des fils guides et l'interopérabilité des dispositifs. Résistance à la déchirure : Le PI surpasse considérablement le silicone en termes de résistance à la propagation des déchirures, évitant ainsi une défaillance catastrophique dans des scénarios de navigation à forte contrainte. Biocompatibilité : Les deux matériaux démontrent une biocompatibilité ; La tubulure PI de LINSTANT est validée pour l'utilisation de dispositifs implantables et en contact direct avec le sang. Domaines d'application médicale où Tube en Polyimide Excelle Le profil de propriétés des tubes PI en fait le matériau d'isolation et de structure préféré dans plusieurs catégories de dispositifs médicaux de haute précision : Cardiopathie vasculaire et structurelle Dans les systèmes de pose d'endoprothèse vasculaire et les procédures cardiaques structurelles (TAVR, dispositifs de type MitraClip), les tubes PI fournissent la tige externe rigide à paroi mince nécessaire pour faire avancer et déployer les dispositifs à travers de longs chemins d'accès vasculaire. Sa résistance au vrillage sous le couple appliqué par les interventionnistes est un facteur direct de performance clinique. Électrophysiologie (EP) Les cathéters de cartographie et d'ablation EP nécessitent un contrôle précis de la déflexion, une excellente isolation électrique et la capacité de résister à l'énergie RF au niveau de l'extrémité. La rigidité diélectrique du PI (~ 220 kV/mm) et sa résistance thermique en font la couche d'isolation standard pour les câbles d'électrodes et les tiges de cathéter dans les laboratoires d'EP cardiaque. Endoscopie et Urologie Dans les tiges de cathéter endoscopique et les instruments urologiques tels que les tubes extérieurs des paniers de récupération de calculs, La construction à paroi mince du PI augmente directement le diamètre du canal de travail dans le même profil extérieur – permettant une récupération de calculs plus importante ou de meilleurs débits d’irrigation des fluides. Les diamètres intérieurs standards de 0,10 à 2,00 mm couvrent les applications de micro-endoscopie ; La capacité de LINSTANT à produire des tubes PI avec des diamètres intérieurs allant jusqu'à 5,00 mm en production en volume étend la couverture aux instruments urologiques plus grands. Neurovasculaire et Neurologie Les micro-cathéters utilisés dans l'embolisation des anévrismes cérébraux et l'administration de médicaments neurovasculaires exigent le plus petit diamètre extérieur possible avec une capacité de poussée suffisante pour atteindre les vaisseaux cérébraux distaux. Le PI est le matériau de choix pour les corps de microcathéters dans ces procédures, où tout pli constitue un risque de complication procédurale. Capacités de personnalisation : un différenciateur clé par rapport aux matériaux d'isolation standard Les matériaux isolants standards comme le PTFE et le silicone sont en grande partie des produits de base avec des plages de propriétés fixes. Les tubes PI, fabriqués selon des procédés de revêtement exclusifs, permettent un réglage systématique des paramètres mécaniques et physiques : Ajustement du module : Différentes formulations PI ou revêtements multicouches permettent aux ingénieurs de choisir parmi une gamme de profils de rigidité – du PI relativement flexible pour les pointes distales atraumatiques au PI à module élevé pour la poussée de la tige proximale. Codage couleur : Les tubes PI radio-opaques ou à code couleur prennent en charge la visualisation procédurale et l'identification de l'assemblage – impossible avec du PTFE naturel ou du silicone transparent sans mélange d'additifs. Géométrie du mur : Les parois ultra fines réalisables via des processus de revêtement ne sont pas reproductibles par extrusion seule, ce qui confère aux tubes PI une enveloppe géométrique unique indisponible avec le PEEK ou le nylon. Allongement à la rupture : Les propriétés d'allongement réglables permettent au PI d'être adapté aux applications où une certaine ductilité sous contrainte est nécessaire par rapport à celles où une rigidité maximale est requise. Les solutions PI exclusives de LINSTANT fournissent cette plate-forme de personnalisation, permettant aux équipes chargées des dispositifs de spécifier un tube PI correspondant à un objectif de performance clinique plutôt que de concevoir autour de propriétés matérielles fixes. Échelle de fabrication et infrastructure qualité chez LINSTANT L'approvisionnement en tubes PI haute performance auprès d'un fournisseur doté d'une infrastructure de fabrication robuste est aussi important que la spécification du matériau lui-même. Des tolérances dimensionnelles incohérentes ou une variabilité d'un lot à l'autre dans un arbre PI peuvent entraîner des problèmes de compatibilité des fils guides ou des taux de rejet d'assemblages qui compromettent la rentabilité du dispositif. LINSTANT opère près de 20 000 m² d'espace de production en salle blanche construit selon les normes GMP, logement : 15 lignes d'extrusion importées couvrant la coextrusion monocouche, double couche et trois couches dans différentes tailles de vis 8 lignes d'extrusion PEEK dédiées aux tubes polymères haute performance Près de 100 ensembles d'équipements de tressage, de bobinage et de revêtement — soutenant directement la production de tubes PI 40 unités de soudage et de formage pour l'assemblage du cathéter aval 2 lignes de moulage par injection pour la production de composants Cette infrastructure intégrée permet à LINSTANT de fournir des tubes PI à partir de premières quantités de prototypes grâce à une production validée en grand volume au sein d'une seule installation et d'un système qualité unique, réduisant ainsi la charge de qualification des fournisseurs pour les fabricants d'appareils. La gamme de produits de LINSTANT s'étend au-delà des tubes PI pour inclure des tubes d'extrusion à une ou plusieurs lumières, des tubes à ballonnet simple/double/triple couche, des gaines renforcées tressées et enroulées et des tubes PEEK — fournissant une solution unique pour les assemblages complexes de cathéters et de dispositifs interventionnels. Choisir le bon matériau : un cadre décisionnel Aucun matériau n’est optimal pour chaque application de tubes médicaux. Le cadre suivant aide les ingénieurs d'appareils à effectuer la sélection initiale des matériaux : Exigence de conception Matériel recommandé Raison Paroi ultra fine, luminosité maximale Polyimide (PI) Le processus de revêtement permet d'obtenir des parois aussi fines que 0,013 mm Poussabilité élevée, transmission du couple PI ou PEEK Les deux offrent un module de 3 GPa ; PI préféré pour les murs plus minces Température >260°C en continu Polyimide (PI) PI évalué >350°C ; PEEK limité à ~260°C Embout distal souple et flexible TPU ou nylon Faible durometer options, atraumatic tissue contact Tube souple implantable à long terme Silicone Biocompatibilité implantaire prouvée à long terme, flexibilité Faible friction inner liner PTFE Faibleest COF among polymers; ideal for guidewire interfaces Lier la tige PI à la section distale en nylon/TPU PI (pas de traitement de surface) PI se lie directement sans apprêt ni activation de surface Tableau 2 : Cadre de sélection des matériaux pour les tubes médicaux en fonction des exigences de conception principales Pour les systèmes de cathéters complexes, la conception optimale combine souvent plusieurs matériaux : le PI gère la rigidité de la tige proximale et les sections à haute température, la transition vers le nylon ou le TPU pour le corps distal et le PTFE comme revêtement intérieur partout. La capacité de LINSTANT à fournir tous ces matériaux, y compris des tubes PI personnalisés dotés de propriétés mécaniques réglables, rationalise le paysage des fournisseurs pour les programmes de développement de cathéters intégrés.

Gaine thermorétractable est un tube thermoplastique qui se contracte lorsqu'il est exposé à la chaleur, formant un manchon protecteur étanche autour des fils, des composants ou des dispositifs médicaux . Il est principalement utilisé pour l'isolation électrique, la protection mécanique, la décharge de traction, le regroupement et l'étanchéité. Dans les applications médicales, il joue un rôle essentiel dans la construction des cathéters, l'encapsulation des dispositifs et le contrôle dimensionnel précis des assemblages de tubes. Fonctions principales de Gaine thermorétractable Les gaines thermorétractables remplissent un large éventail de rôles fonctionnels dans tous les secteurs. Comprendre ces applications principales aide les ingénieurs et les concepteurs à choisir le matériau et l'épaisseur de paroi adaptés à leurs besoins spécifiques. Isolation électrique : Couvre les conducteurs exposés, les joints de soudure et les bornes pour éviter les courts-circuits et protéger contre une tension jusqu'à plusieurs kilovolts en fonction de l'épaisseur de la paroi. Protection mécanique : Protège les câbles et les composants de l'abrasion, des produits chimiques, des rayons UV et de la pénétration de l'humidité. Décharge de traction : Réduit les contraintes aux points d'entrée des câbles, prolongeant la durée de vie des connecteurs en répartissant les forces de flexion sur une plus grande surface. Regroupement et organisation : Regroupe plusieurs fils ou tubes en un seul assemblage gérable. Identification et codage couleur : Disponible dans de nombreuses couleurs pour l'étiquetage des circuits, permettant une maintenance rapide et sans erreur. Étanchéité : Les variantes à revêtement adhésif créent des joints imperméables et environnementaux autour des épissures et des connecteurs. Gaines thermorétractables dans la fabrication de dispositifs médicaux L'industrie médicale représente l'un des environnements d'application les plus exigeants pour les gaines thermorétractables. Ici, il ne s'agit pas simplement d'un manchon de protection, c'est un composant technique ayant des implications directes sur la sécurité des patients . Les gaines thermorétractables de qualité médicale sont utilisées dans les processus critiques suivants : Construction du cathéter et stratification des couches Une gaine thermorétractable est appliquée lors de l'assemblage du cathéter pour lier les couches, contrôler le diamètre extérieur et créer des profils lisses et atraumatique. Une tige de cathéter à ballonnet typique peut utiliser un processus de rétraction double couche pour stratifier une couche de renfort tressée sur un revêtement intérieur, atteignant des pressions d'éclatement supérieures à 20 atm tout en conservant la flexibilité nécessaire à la navigation vasculaire. Formation de pointe et mise en forme de l'extrémité distale L'application précise de la chaleur via une gaine thermorétractable permet une géométrie de pointe constante, ce qui est crucial pour guider les cathéters à travers un système vasculaire tortueux. Les tolérances dans le formage des pointes médicales sont souvent respectées ±0,01 mm , nécessitant des tubes avec des taux de rétraction prévisibles et uniformes sur chaque lot. Encapsulation de capteurs et composants électroniques Les dispositifs mini-invasifs abritent fréquemment des capteurs de pression, des thermocouples ou des éléments d'imagerie à leurs extrémités distales. La gaine thermorétractable fournit un boîtier biocompatible qui protège ces composants des fluides corporels tout en maintenant une isolation électrique tout au long de la durée de vie de l'appareil. Ingénierie des transitions d'arbre et des gradients de rigidité En appliquant des gaines thermorétractables de différents duromètres et épaisseurs de paroi à différentes zones le long de la tige du cathéter, les fabricants conçoivent un gradient de flexibilité contrôlé : rigide au niveau proximal pour la poussabilité, flexible au niveau distal pour la traçabilité . Cette technique est au cœur de la conception de cathéters interventionnels modernes et constitue l’un des avantages déterminants de la collaboration avec des spécialistes expérimentés en tubes médicaux. Matériaux courants et leurs propriétés Le choix du matériau détermine la température de rétraction, la flexibilité, la résistance chimique et la biocompatibilité. Le tableau ci-dessous résume les matériaux les plus utilisés dans des contextes médicaux et industriels : Matériel Température de rétraction (°C) Taux de rétrécissement Avantage clé Application typique PET (Polyester) 120-150 2:1 / 4:1 Paroi ultra fine et haute résistance Stratification de la tige du cathéter PTFE 327 1.3:1 Lubrification, inertie chimique Traitement du revêtement, gaines de fil guide FEP 150-200 1.3:1 Transparence, biocompatibilité Assemblage médical, encapsulation PEBA / Pebax® 90-130 2:1 Flexibilité, large plage de duromètres Cathéters à ballonnet, formant pointe souple Polyoléfine 70-120 2:1 / 3:1 Faible coût, polyvalent Faisceau de câbles, industrie générale Comparaison des matériaux courants de gaines thermorétractables et de leurs principales applications médicales et industrielles Paramètres clés à spécifier lors de la sélection Gaine thermorétractable La sélection du mauvais tube peut entraîner des échecs de traitement, un délaminage ou une non-conformité dimensionnelle. Les paramètres suivants doivent être clairement définis avant l’approvisionnement ou le développement du processus : Diamètre intérieur fourni (élargi) : Doit être plus grand que le diamètre extérieur du substrat pour permettre un chargement facile sans déformer le substrat. Diamètre intérieur récupéré (rétréci) : Doit correspondre à la dimension cible finale de l’assemblage fini après retrait thermique complet. Épaisseur de paroi récupérée : Détermine la résistance mécanique et la contribution du tube au diamètre extérieur global du dispositif fini. Taux de rétrécissement : Les ratios courants sont 2 : 1, 3 : 1 et 4 : 1 ; des ratios plus élevés offrent une plus grande flexibilité de couverture du substrat sur différents diamètres. Température d'activation : Doit correspondre à la tolérance thermique des matériaux sous-jacents et de tout adhésif ou revêtement pré-appliqué. Certification de biocompatibilité : La conformité à la norme OIN 10993 est obligatoire pour tout matériau utilisé dans les applications médicales en contact avec les patients. Applications industrielles et aérospatiales Au-delà des dispositifs médicaux, les gaines thermorétractables sont essentielles à la fabrication de faisceaux de câbles dans les secteurs de l'automobile, de l'aérospatiale et de l'automatisation industrielle. Dans l'aérospatiale, MIL-DTL-23053 régit les spécifications des gaines thermorétractables, exigeant un caractère ignifuge, une résistance aux fluides et des températures de service continu de -55°C à 150°C ou plus. Les applications automobiles utilisent de la polyoléfine doublée d'adhésif pour protéger les connecteurs sous le capot contre les intempéries, où les vibrations et les cycles thermiques imposent simultanément des contraintes mécaniques et chimiques. Dans la robotique industrielle, la thermorétraction flexible protège les câbles au niveau des joints d'articulation qui peuvent subir des dizaines de millions de cycles de flexion tout au long de la durée de vie d'une machine. Comment LINSTANT applique la technologie thermorétractable aux tubes médicaux en polymère LINSTANT se consacre aux tubes médicaux en polymères depuis sa création en 2014, se spécialisant dans les technologies de traitement d'extrusion, de revêtement et de post-traitement pour les fabricants de dispositifs médicaux du monde entier. Le travail principal de l'entreprise recoupe directement les applications de gaines thermorétractables : la construction de tiges de cathéter, la stratification de tubes à ballonnet et l'ingénierie des gradients de rigidité dépendent toutes du type de contrôle précis du processus de rétraction que LINSTANT a développé au cours de plus d'une décennie d'expérience de fabrication ciblée. La gamme de produits LINSTANT répond à l'ensemble des besoins en matière de construction de cathéters et de tubes médicaux : Tubes extrudés monocouches et multicouches pour la construction de tiges de cathéter Configurations à lumière unique et multi-lumières pour des conceptions de cathéters complexes et multifonctions Tubes à ballonnet monocouche, double couche et triple couche — une application principale dans laquelle le laminage thermorétractable détermine directement la résistance à l'éclatement du ballon, le profil de conformité et la cohérence dimensionnelle Gaines renforcées en spirale et tressées conçues pour la poussée et la transmission du couple dans les dispositifs d'accès vasculaire Tubes PEEK et Polyimide (PI) pour les applications d'ingénierie exigeantes nécessitant une résistance chimique et thermique extrême Solutions de traitement de surface comprenant des revêtements hydrophiles, qui sont souvent appliqués après le processus de rétrécissement pour améliorer le pouvoir lubrifiant des dispositifs vasculaires et urologiques L'engagement de LINSTANT envers les fabricants de dispositifs médicaux repose sur capacités de développement de processus précises et production stable et reproductible — deux qualités non négociables lorsque les gaines thermorétractables fonctionnent comme un composant structurel dans des dispositifs vitaux où une variation dimensionnelle de quelques microns peut affecter les résultats cliniques. Meilleures pratiques pour postuler Gaine thermorétractable en fabrication médicale L'obtention de résultats cohérents, en particulier dans la production de dispositifs médicaux, nécessite des contrôles de processus disciplinés à chaque étape de l'application de la thermorétraction : Utiliser des sources de chaleur calibrées : Les pistolets thermiques, les fours et les systèmes de refusion à mandrin doivent être calibrés à ± 5 °C ou mieux pour garantir un retrait uniforme sans surtraiter les matériaux sous-jacents. Contrôler précisément les dimensions du mandrin : Le diamètre extérieur du mandrin détermine l'ID récupéré de l'assemblage fini ; la variation dimensionnelle du mandrin est une source principale de non-conformité dans la stratification du cathéter. Matériaux hygroscopiques pré-séchés : Les matériaux tels que le Pebax® absorbent l'humidité ambiante, ce qui peut provoquer des vides ou des défauts de surface lors du traitement de rétraction ; le pré-séchage à 60-80°C pendant 4-8 heures est une pratique courante avant le traitement. Validez les profils de retrait avec l’inspection du premier article : Mesurez le diamètre extérieur récupéré, l'épaisseur des parois et la qualité de la surface sur les premières unités de production avant de vous engager dans une série de fabrication complète. Documenter et contrôler les taux de refroidissement : Un refroidissement rapide peut bloquer les contraintes résiduelles ; un refroidissement contrôlé et progressif favorise la stabilité dimensionnelle, en particulier dans les stratifications de cathéters multicouches où différents matériaux ont des coefficients de dilatation thermique différents. Foire aux questions sur les gaines thermorétractables Quel rapport de rétraction est le meilleur pour la stratification des cathéters médicaux ? Pour la plupart des processus de stratification de cathéter, un Tube rétractable PET 2:1 avec une fine paroi récupérée (0,0005″–0,002″) est le choix standard. Un rapport de 4:1 est utilisé lorsque le diamètre élargi doit s'adapter à une large gamme de tailles de substrat, comme dans les installations produisant plusieurs tailles de cathéters sur un appareil partagé. Les gaines thermorétractables peuvent-elles lier les couches ensemble sans adhésif ? Dans de nombreux processus de stratification de cathéter, la force de compression du tube rétractable — combinée à la chaleur qui ramollit les couches de polymère sous-jacentes — est suffisante pour créer une liaison stratifiée sans adhésif séparé. Cependant, pour les applications nécessitant un joint hermétique ou lorsque les matériaux de couche sont chimiquement incompatibles, une coextrusion thermorétractable ou une couche de liaison avec revêtement adhésif est utilisée. Toutes les gaines thermorétractables sont-elles biocompatibles pour un usage médical ? Non. ISO 10993 des tests – couvrant la cytotoxicité, la sensibilisation et l’hémocompatibilité – sont requis pour tout matériau entrant en contact avec le patient. Le FEP, le PTFE et des qualités spécifiques de Pebax® et de polyoléfine ont établi des profils de biocompatibilité, mais une documentation spécifique au lot est requise pour les soumissions réglementaires à la FDA ou aux organismes de marquage CE. Quelle épaisseur les parois des gaines thermorétractables peuvent-elles avoir dans les applications médicales de précision ? Gaine thermorétractable ultra fine en PET avec des épaisseurs de paroi récupérées de 0,0005″ (12,7 µm) est réalisable pour les travaux de précision sur cathéter où la minimisation de la DO supplémentaire est essentielle — en particulier dans les cathéters neurovasculaires avec des diamètres de travail inférieurs à 3 French, où chaque micron d'épaisseur de paroi supplémentaire affecte directement la traçabilité du dispositif à travers l'anatomie cérébrovasculaire.

Tube gravé en PTFE est principalement utilisé dans la fabrication de dispositifs médicaux de haute précision , y compris les cathéters cardiovasculaires, les stents vasculaires et les implants neuronaux. Sa valeur fondamentale réside dans la combinaison d’une friction ultra faible avec une biocompatibilité et une résistance chimique exceptionnelles, ce qui le rend indispensable partout où les tubes doivent glisser en douceur à l’intérieur du corps humain sans déclencher de réactions indésirables. Appliqué par gravure chimique sur les diamètres extérieurs du cathéter et utilisé avec une gaine thermorétractable FEP, le tube gravé en PTFE forme un revêtement de lumière interne durable qui réduit considérablement la friction tout en maintenant l'intégrité structurelle. Qu'est-ce que Tube gravé en PTFE et comment est-il fabriqué ? Le tube gravé en PTFE (polytétrafluoroéthylène) est un tube en fluoropolymère spécialisé dont la surface extérieure a été traitée chimiquement pour améliorer la capacité de liaison. Dans son état naturel, le PTFE est notoirement difficile à lier à d’autres matériaux en raison de ses propriétés antiadhésives. La gravure chimique, généralement à l'aide de naphtalène de sodium ou de réactifs similaires, modifie la surface au niveau moléculaire, créant des sites réactifs qui permettent aux adhésifs et aux revêtements de former une liaison solide. Dans les applications de dispositifs médicaux, le tube en PTFE gravé est enduit sur le diamètre extérieur (OD) des cathéters, puis associé à une gaine thermorétractable FEP (éthylène-propylène fluoré). Lorsque le FEP rétrécit sous l’effet de la chaleur, il encapsule le revêtement en PTFE et le verrouille fermement en place, formant ainsi une lumière interne lisse à faible friction. Cette construction à deux matériaux est largement utilisée dans les cathéters interventionnels et chirurgicaux. Applications clés du tube gravé en PTFE Le tube gravé en PTFE est largement utilisé dans les disciplines cardiovasculaires et neurochirurgicales, où la précision et la biocompatibilité ne sont pas négociables. Vous trouverez ci-dessous les principaux domaines d'application : Cathéters cardiovasculaires Dans les procédures de cathétérisme cardiaque, le cathéter doit parcourir des voies artérielles tortueuses avec une résistance minimale. Le tube gravé en PTFE fournit le doublure intérieure à faible friction qui permet aux fils guides et aux cathéters à ballonnet d'avancer en douceur, réduisant ainsi le temps de procédure et minimisant les traumatismes vasculaires. Son inertie chimique garantit qu'il ne réagit pas avec les produits de contraste, les bouffées de sel ou les composants sanguins. Systèmes de pose de stent vasculaire Les cathéters de pose de stent nécessitent une poussabilité et une traçabilité précises. Le revêtement en PTFE réduit la friction entre le stent et la paroi du cathéter, permettant un déploiement contrôlé et précis du stent. Dans les interventions vasculaires coronariennes et périphériques, cela peut faire la différence entre un placement réussi et une complication procédurale. Implants neuronaux et dispositifs neurochirurgicaux En neurochirurgie, les tubes gravés en PTFE sont utilisés dans les sondes de stimulation cérébrale profonde (DBS), les shunts ventriculaires et autres implants neuronaux. Le matériel est excellente isolation diélectrique (rigidité diélectrique d'environ 60 kV/mm) protège les signaux électriques sensibles, tandis que sa biocompatibilité minimise la réactivité des tissus sur des périodes d'implantation à long terme. Endoscopie diagnostique et interventionnelle Les canaux de travail recouverts de PTFE des endoscopes et des bronchoscopes bénéficient de la résistance chimique du matériau, en particulier lorsqu'ils sont exposés à des agents de nettoyage et des désinfectants enzymatiques. La surface antiadhésive empêche également les dépôts biologiques d'adhérer à la paroi de la lumière. Cathéters à ballonnet enduit de médicament (DCB) Dans les systèmes de ballons à élution de médicament, le revêtement en PTFE assure un pliage et un dépliage fluides du ballon pendant le gonflage tout en restant chimiquement inerte vis-à-vis de l'enrobage du médicament, préservant ainsi l'efficacité du médicament pendant l'administration. Six avantages fondamentaux du tube gravé en PTFE Le tableau suivant résume les six principaux avantages en termes de performances et leur pertinence pour l'ingénierie des dispositifs médicaux : Tableau 1 : Principaux avantages en termes de performances du tube gravé en PTFE et leur pertinence en matière de dispositif médical Avantage Paramètre clé Avantage de l'application Lubrification optimale Coefficient de friction aussi bas que 0,04 Navigation fluide par cathéter dans les vaisseaux Biocompatibilité Conforme à la norme ISO 10993 Sûr pour une implantation à long terme Isolation diélectrique ~60 kV/mm de rigidité diélectrique Intégrité du signal dans les implants neuronaux Résistance chimique Résistant à pratiquement tous les solvants et acides Stable dans les processus de stérilisation et de nettoyage Résistance aux intempéries Stable de -200°C à 260°C Fiable en stérilisation (EtO, gamma, autoclave) Ignifuge Homologué UL94 V-0 Sécurité améliorée dans les environnements électrochirurgicaux Lubrification optimale Le PTFE possède l'un des coefficients de friction les plus bas de tous les matériaux solides, généralement entre 0,04 et 0,10 en fonction de la charge et de la vitesse. Pour les interventions basées sur un cathéter, cela signifie une force d'insertion réduite, moins d'inconfort pour le patient et un risque moindre de perforation vasculaire lors d'une navigation complexe. Lorsqu'il est gravé et combiné avec un surtube FEP, ce pouvoir lubrifiant est maintenu tandis que la force de liaison est considérablement améliorée. Biocompatibilité Le PTFE est classé comme matériau biologiquement inerte et est utilisé dans les dispositifs implantables depuis les années 1950. Il ne déclenche pas de réponses inflammatoires, n’absorbe pas facilement les protéines et résiste à l’adhésion bactérienne. Les tubes gravés en PTFE utilisés dans les applications cardiovasculaires et neuronales doivent répondre Normes de biocompatibilité ISO 10993 , qui évaluent la cytotoxicité, la sensibilisation et la toxicité systémique, critères auxquels le PTFE satisfait systématiquement. Isolation diélectrique Avec une constante diélectrique d'environ 2,1 et une rigidité diélectrique proche de 60 kV/mm, le tube gravé en PTFE offre une excellente isolation électrique. Ceci est essentiel dans les sondes de stimulation neuronale et les cathéters électrophysiologiques, où une fuite de signal pourrait compromettre les performances du dispositif ou provoquer une stimulation tissulaire involontaire. Résistance chimique Le PTFE est chimiquement inerte vis-à-vis de presque tous les solvants, acides et bases connus, y compris l'acide sulfurique concentré, l'acide fluorhydrique et la plupart des solvants organiques. Cela rend les tubes gravés en PTFE compatibles avec les agents de stérilisation agressifs et les produits de contraste utilisés dans les procédures guidées par imagerie. Les fabricants d’appareils bénéficient d’une durée de conservation plus longue et de performances stables sur plusieurs cycles de stérilisation. Résistance aux intempéries et à la température Le PTFE conserve ses propriétés mécaniques et chimiques sur une plage de températures exceptionnelle, de -200°C à 260°C . Cette stabilité signifie que les dispositifs conservent leur précision dimensionnelle et leurs propriétés de surface grâce à l'oxyde d'éthylène (EtO), à l'irradiation gamma et à la stérilisation en autoclave, toutes des méthodes courantes dans la fabrication de dispositifs médicaux. Ignifuge Le PTFE atteint un indice de retardateur de flamme UL94 V-0, ce qui signifie qu'il s'éteint automatiquement dans les 10 secondes après le retrait d'une source de flamme et ne laisse pas couler de particules enflammées. Dans les applications de cathéters électrochirurgicaux et à base d'énergie, cette propriété constitue un facteur de sécurité critique, en particulier dans les environnements de salle d'opération où les risques d'inflammation doivent être minimisés. Tube gravé en PTFE par rapport aux autres matériaux de revêtement de cathéter Les ingénieurs d'appareils comparent souvent le PTFE à d'autres matériaux de revêtement. Le tableau ci-dessous fournit une comparaison directe : Tableau 2 : Comparaison des matériaux pour les applications de revêtement intérieur de cathéter Matériel Coefficient de frottement Biocompatibilité Température maximale (°C) Résistance chimique Liaison (gravée) PTFE (gravé) 0,04 à 0,10 Excellent 260 Excellent Élevé (après gravure) FEP 0,10-0,20 Bien 200 Bien Modéré Nylon (PA) 0,15-0,40 Bien 120 Modéré Élevé COUP D'OEIL 0,35-0,45 Excellent 250 Bien Élevé La combinaison du frottement le plus faible et de la résistance chimique la plus large du PTFE, associée à une adhérence après gravure, en fait le choix privilégié pour les revêtements de cathéter internes, en particulier dans les procédures complexes et peu invasives où les performances du fil guide sont essentielles. Considérations de conception lors de la spécification d'un tube gravé en PTFE Les ingénieurs spécifiant des tubes gravés en PTFE pour les applications de cathéters ou d'implants doivent évaluer les paramètres suivants : Épaisseur de paroi : Des parois plus fines (par exemple, 0,001" à 0,003") réduisent l'empreinte du diamètre extérieur tout en conservant le pouvoir lubrifiant ; critique pour les conceptions de cathéters à nombre élevé de français. Profondeur et uniformité de gravure : Une gravure insuffisante réduit l'adhésion au FEP ou aux couches adhésives ; une gravure excessive peut compromettre les propriétés mécaniques. Une activation constante de la surface sur toute la longueur du tube est essentielle. Tolérances dimensionnelles : Les tolérances des diamètres intérieurs et extérieurs affectent directement la perméabilité de la lumière et la compatibilité avec les fils guides (par exemple, tailles standard 0,014", 0,018", 0,035"). Compatibilité thermorétractable FEP : Le taux de retrait, la température de retrait et l'épaisseur de paroi du surtube FEP doivent être adaptés au revêtement en PTFE pour garantir une liaison constante et sans vide. Méthode de stérilisation : Le PTFE est compatible avec la stérilisation EtO, gamma et e-beam, mais les fabricants d'appareils doivent valider que le lot de tubes spécifique maintient la stabilité dimensionnelle après la stérilisation. Pourquoi choisir LINSTANT pour Tube gravé en PTFE Fabrication LINSTANT opère près de 20 000 mètres carrés d’espace de fabrication en salle blanche , entièrement conforme aux exigences BPF – une base essentielle pour la production de tubes gravés en PTFE de qualité médicale qui répondent aux exigences strictes des fabricants de dispositifs cardiovasculaires et neurochirurgicaux. Notre infrastructure de production est spécialement conçue pour la fabrication de tubes en fluoropolymère de précision et comprend : 15 lignes d'extrusion importées avec diverses tailles de vis et des capacités de coextrusion monocouche, double couche et trois couches, permettant une production de tubes PTFE à tolérance stricte dans une large gamme dimensionnelle. 8 lignes d'extrusion PEEK dédiées , reflétant notre expertise dans la transformation des polymères haute performance qui s'étend aux familles du PTFE et des fluoropolymères. 2 lignes de moulage par injection , prenant en charge la fabrication des composants finaux pour l'assemblage complet du cathéter. Près de 100 ensembles d'équipements de tressage, de bobinage et d'enduction , essentiel pour produire des tiges de cathéter renforcées intégrant des revêtements en PTFE. 40 ensembles d'équipements de soudage et de formage , prenant en charge les opérations de formage, de collage et d'assemblage des pointes. Cet écosystème de fabrication intégré signifie que LINSTANT peut prendre en charge non seulement la fourniture de tubes gravés en PTFE en tant que matière première, mais également son intégration en aval dans des assemblages de cathéters finis ou semi-finis, réduisant ainsi la complexité de la chaîne d'approvisionnement pour les OEM de dispositifs. Notre capacité garantit une exécution fiable des commandes, même pour les programmes à volume élevé ou multi-SKU , faisant de LINSTANT un partenaire de fabrication stratégique pour les entreprises mondiales de dispositifs médicaux. Le tube gravé en PTFE offre une combinaison unique de propriétés de performance : pouvoir lubrifiant, biocompatibilité, isolation diélectrique, résistance chimique, stabilité de température et retardateur de flamme optimaux -qu'aucun autre matériau ne correspond actuellement aux applications dans la lumière interne du cathéter. Qu'elle soit utilisée dans le cathétérisme cardiaque, la pose de stents vasculaires ou les implants neuraux, la surface gravée permet une liaison fiable avec une gaine thermorétractable FEP, transformant un matériau notoirement non adhésif en un revêtement collable de précision. Alors que les procédures mini-invasives continuent de gagner en complexité et que les populations de patients augmentent à l'échelle mondiale, la demande de tubes gravés en PTFE haute performance ne fera qu'augmenter.

Torchage ou basculement tubulure médicale PEEK est principalement obtenu grâce à un traitement thermique de précision. En raison du point de fusion extrêmement élevé du PEEK (polyéther éther cétone) (environ 343 °C), les méthodes traditionnelles de travail à froid ne peuvent pas le déformer de manière permanente. Le processus typique consiste à placer l’extrémité du cathéter dans un serpentin de chauffage par induction à température contrôlée avec précision. Une fois que le matériau atteint son point de ramollissement, un mandrin ou un moule de précision est utilisé pour l’extruder et le façonner physiquement. En tant que partenaire professionnel de composants de dispositifs médicaux, LINSTANT, avec ses installations de production avancées, garantit que chaque tubulure médicale PEEK Le cathéter conserve une excellente biocompatibilité et une excellente résistance mécanique après mise en forme. Pourquoi les processus de formage des tubes médicaux PEEK sont-ils si exigeants ? Dans le domaine de la fabrication de dispositifs médicaux, tubulure médicale PEEK sont connus pour leur excellent rapport résistance/poids et leur inertie chimique. Cependant, pour obtenir un traitement secondaire parfait (tel que l'évasement ou le soudage), des exigences strictes sont nécessaires quant à la qualité d'extrusion initiale du tube. LINSTANT dispose de près de 20 000 mètres carrés d’espace de salle blanche, entièrement conforme aux exigences BPF. Nous comprenons que même la moindre particule de poussière ou impureté peut entraîner des fissures lors du processus de thermoformage. Grâce à huit lignes de production d'extrusion PEEK dédiées, nous pouvons fournir à nos clients du monde entier des tubes dimensionnellement stables, de haute pureté et hautes performances, résolvant les problèmes de carbonisation et de fragilité pendant le processus de formage. Étapes techniques de base dans la formation de cathéters médicaux PEEK Dans la conception d'instruments d'intervention cardiovasculaire ou endoscopiques, le traitement fin suivant de tubulure médicale PEEK est généralement requis : 1. Formage de moules (basculement et évasement) Torchage : Extension de l'extrémité du tube pour la connexion avec des connecteurs Luer. Pourboires : Façonner l’extrémité du tube en forme de balle arrondie pour réduire les traumatismes lors de l’entrée dans le corps humain. 2. Technologie de renforcement intégrée Pour les conceptions de dispositifs médicaux complexes, les 40 ensembles d'équipements de soudage et de moulage de LINSTANT et près de 100 ensembles d'équipements de tissage/ressort peuvent être utilisés conjointement avec les tubes PEEK. Nous pouvons combiner des tubes PEEK/PI avec des gaines de renfort en spirale ou tressées, obtenant ainsi une transition multi-matériaux parfaite grâce à la technologie de soudage. LINSTANT : votre expert unique en fabrication de tubes médicaux Choisir le bon tubulure médicale PEEK L'objectif d'un fabricant de cathéters n'est pas seulement d'acheter des matières premières, mais également de choisir une garantie d'exécution efficace des commandes. Le périmètre d'activité de LINSTANT comprend : Extrusion de précision : Avec 15 lignes de production d'extrusion importées, couvrant des capacités de coextrusion monocouche, double couche et triple couche, nous pouvons produire des tubes à une ou plusieurs lumières. Matériaux diversifiés : En plus des matériaux d'ingénierie spéciaux tels que les tubes PEEK/PI, nous fournissons également des tubes à ballonnets monocouches/multicouches et des solutions de traitement de surface. Fabrication intégrée : En combinant 2 lignes de production de moulage par injection, nous fournissons à nos clients un support intégré allant de l'extrusion de tubes aux accessoires moulés par injection. Maîtriser la technologie d'évasement et de moulage de tubulure médicale PEEK est la clé pour améliorer les performances des dispositifs interventionnels. En tirant parti de la forte échelle de production et des équipements de traitement de précision de LINSTANT, nous pouvons vous fournir une assistance complète, depuis la personnalisation des tubes haute performance jusqu'au soudage et au moulage post-traitement.
