Nouvelles de l'Industrie
ACCUEIL / NOUVELLES / Nouvelles de l'Industrie
  • 20
    Oct-2026

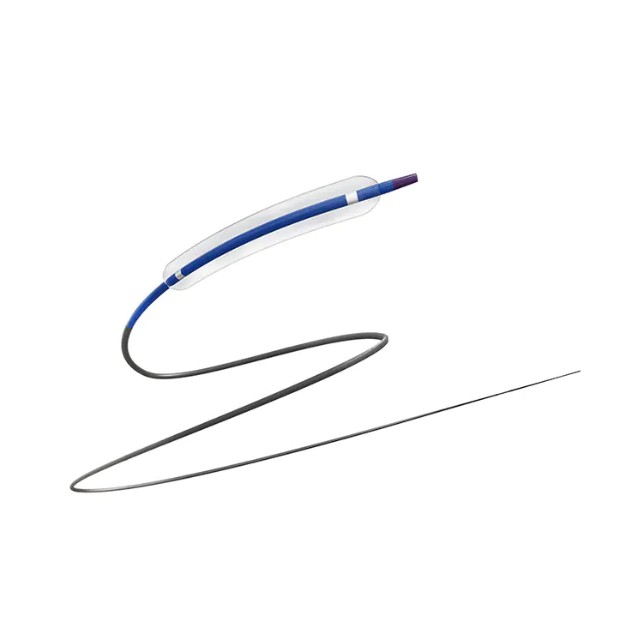

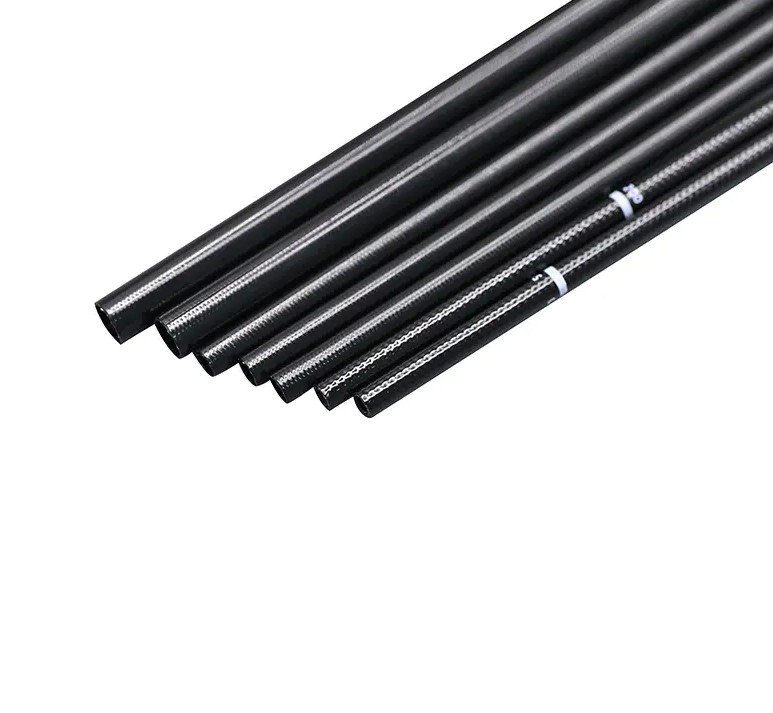

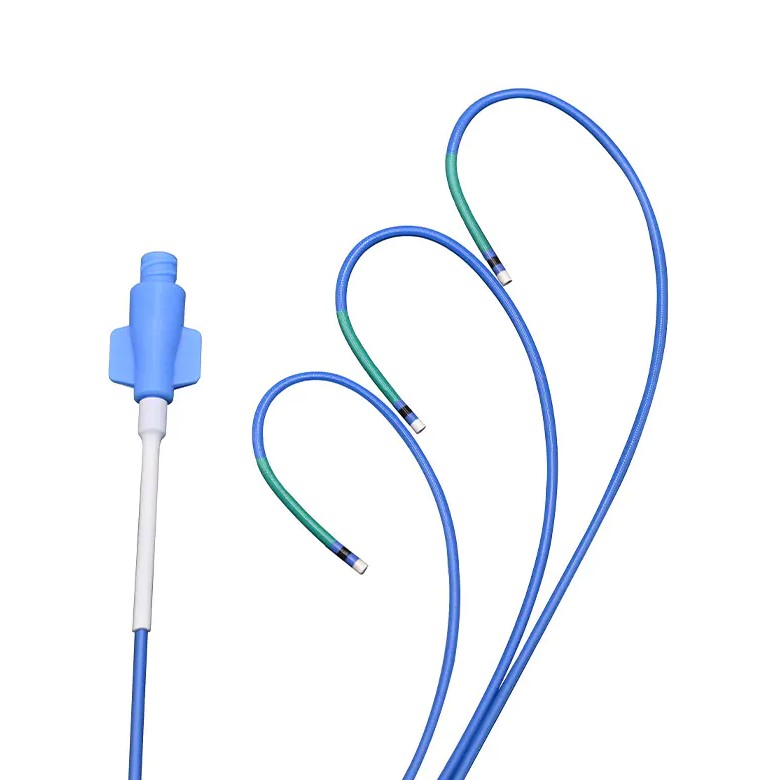

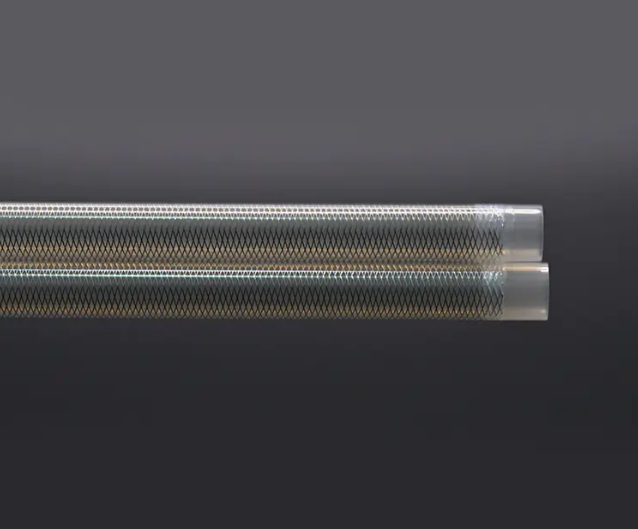

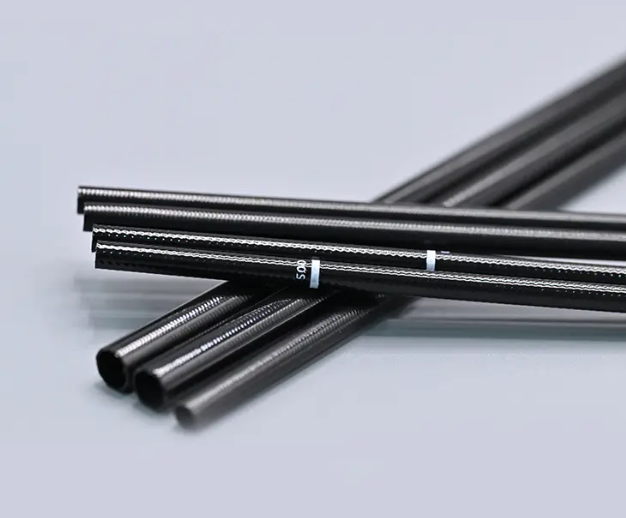

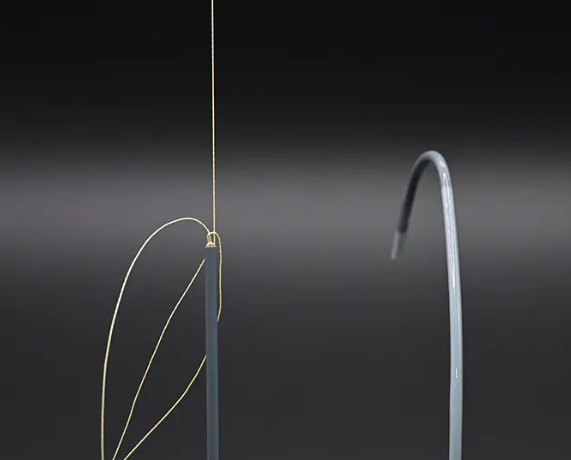

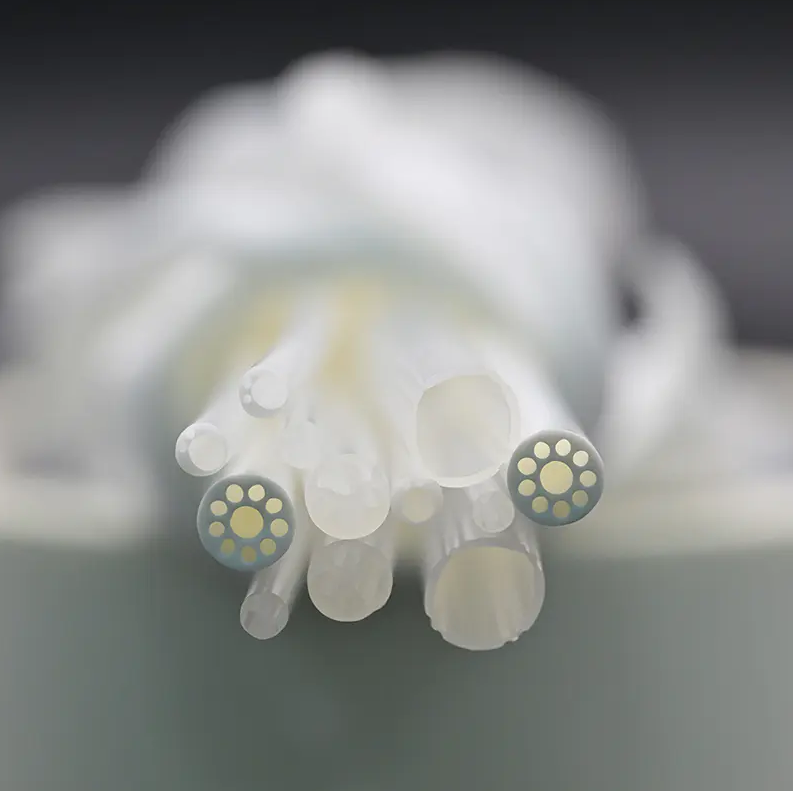

    CDMO de fabrication de cathéters orientables : contrôle de la tige, de la pointe et de l'assemblage
    Un cathéter orientable peut réussir un test de déflexion sur banc et rester vague dans un vaisseau tortueux. La cause habituelle n'est pas la poignée seule ; il s'agit de la variation accumulée à travers l'arbre, le renforcement, la liaison de la pointe, le chemin du fil de traction et la méthode d'inspection. La conclusion pratique : choisissez un CDMO de fabrication de cathéters orientables qui possède ces interfaces sous un seul système qualité, plutôt que de coordonner quatre fournisseurs et d'espérer que l'empilement reste dans les limites de tolérance. Ce qu'un CDMO de fabrication de cathéters orientables contrôle réellement Dans les programmes de cathéters orientables, un CDMO n’est pas un vendeur de tubes doté d’un banc d’assemblage. Il doit maîtriser le transfert de conception, l'extrusion, le renforcement, la refusion, le formage de pointes, l'intégration de poignées, le développement de méthodes de test, la validation de processus et la production en série. Cette portée est importante car la déviation est un résultat au niveau du système. Un changement dans le pouvoir lubrifiant du revêtement, la tension de la tresse ou le durcissement de l'adhésif peut déplacer suffisamment la courbe force-déplacement pour que la poignée ne corresponde plus aux attentes du médecin. Le tableau ci-dessous est une liste de contrôle utile lors de la qualification des fournisseurs. Demandez à chaque candidat d'indiquer quelles étapes sont réalisées en interne, lesquelles sont sous-traitées et comment les paramètres critiques du processus sont contrôlés lors du transfert. Tableau 1. Interfaces de processus où les performances du cathéter orientable sont gagnées ou perdues. Étape du processus Mode de défaillance commun Ce que le CDMO devrait contrôler Extrusion Dérive ID/OD, ovalité, faible liaison du revêtement Température de fusion, vitesse d'étirage, jaugeage laser, SPC et traçabilité des lots Renfort Variation du pas de tresse, écart de bobine, terminaison lâche Tension du fil, couverture, pas, ancrage des extrémités et inspection en cours de processus Refusion et collage Amincissement de la gaine, absorption de l'adhésif, faible adhérence de la pointe Profil thermique, support de mandrin, contrôle de durcissement et test de pelage Manipuler et tirer le fil Jeu, friction élevée, torsion du fil Rayon de fraisage, prétension, lubrification, butées de course et tests d'assemblage complet Inspection de sortie Passe le contrôle visuel mais semble médiocre à l'usage Angle de déviation, hystérésis force-déplacement, réponse en couple, tests de fuite et de particules Une question plus importante n’est pas « Pouvez-vous fabriquer ce cathéter ? » mais « Montrez-moi le schéma du processus, les attributs essentiels à la qualité et la méthode de test que vous utiliserez pour prouver la répétabilité de la déflexion. » Un CDMO capable de répondre avec des données, des montages et une traçabilité est généralement mieux préparé au transfert de conception que celui qui répond avec un catalogue. La conception pour la fabricabilité commence par l’arbre, pas par la poignée Un cathéter orientable est un chemin de force : poignée, fil de traction, anneau d'ancrage, bobine ou tresse de compression, doublure, gaine et pointe. Le fil de traction n’agit pas seul. Il tend la structure distale et comprime la tige ; si la doublure présente une friction incohérente ou si la gaine glisse, la poignée peut sembler serrée tandis que la pointe est à la traîne. Cette perte de mouvement est souvent attribuée à la poignée, mais la cause profonde se situe en amont. La conception de l’arbre doit être revue avant la découpe de l’outillage. Le CDMO doit définir l'épaisseur de paroi, l'angle de tresse, l'écartement des bobines, le couplage par refusion, la longueur des terres de liaison et le rayon d'acheminement des fils de traction comme une fenêtre contrôlée, et non comme une seule valeur nominale. C’est également là que le choix des matériaux devient pratique. Les doublures en polyimide et PTFE, les gaines en PEEK, PEBA, TPU et fluoropolymère apportent chacune un équilibre différent en termes de rigidité, de pouvoir lubrifiant, de capacité de liaison et de compatibilité de stérilisation. Construction d'arbre orientable (schéma) Veste extérieure Tresse ou bobine Revêtement à faible friction Lumière à fil de traction Zone de liaison de la pointe Pas à l'échelle ; pour les discussions de révision de conception uniquement. Un examen DFM utile teste la conception par rapport au processus. La tresse peut-elle être terminée sans grumeau ? La liaison de la pointe peut-elle être inspectée sans couper la pièce ? La lumière du fil de traction peut-elle être rincée et testée contre les fuites ? Si la réponse est non, la conception n’est pas prête pour le transfert de fabrication, quelle que soit la déflexion du prototype. Extrusion et renfort Définir la fenêtre de déflexion L'extrusion établit les diamètres intérieur et extérieur, la concentricité des parois et la liaison du revêtement dont hérite le reste de la construction. Le renforcement décide ensuite de la manière dont cet arbre supporte le couple et la compression. L'angle de tresse, le nombre de fils, l'écartement des bobines et la couverture ne sont pas des détails cosmétiques. Une tresse plus serrée peut améliorer la réponse au couple mais réduire la portée des pointes ; une bobine plus douce peut sembler lisse mais perdre en capacité de poussée. La bonne réponse dépend de l’anatomie, de la voie d’accès et du mécanisme de poignée. Le profil de l'entreprise LINSTANT répertorie 15 lignes d'extrusion importées, 8 lignes d'extrusion PEEK et près de 100 machines de tressage, de ressort et d'enduction. Ces atouts sont importants lorsqu'un programme nécessite une coextrusion, des tiges multi-lumières, un renfort tressé ou enroulé et un traitement de surface dans une seule chaîne d'approvisionnement. Ils facilitent également la planification des premières itérations d'ingénierie, car les étapes du puits, du renforcement et du revêtement n'ont pas besoin d'être déplacées entre des fournisseurs distincts pour chaque construction. Tube renforcé par tresse pour tiges de cathéter La tresse métallique ou fibreuse intégrée entre les couches supporte la pression d'éclatement, la résistance de la colonne et la transmission du couple, ce qui la rend pertinente pour les tiges de cathéters renforcées et les constructions de gaines orientables. Voir le produit → Gaine orientable pour une déviation distale réglable Associe un renfort de tige tressé avec une pointe distale réglable, une pointe arrondie et un revêtement en PTFE ; adapté à l'électrophysiologie, aux accès vasculaires et urologiques où une déviation précise est importante. Voir le produit → Pour les gaines orientables et les cathéters déflectables, la tige renforcée et l’embout déflectable doivent être développés ensemble. Un fournisseur capable de régler la tresse, la bobine et la refusion dans la même fenêtre de processus est mieux placé pour maintenir la force de déflexion constante d'un lot à l'autre. Liaison des pointes, refusion et intégration des poignées : là où apparaît le mouvement perdu L'extrémité distale est la partie la plus inspectée d'un cathéter orientable et souvent la moins indulgente. La refusion peut amincir la gaine au niveau d'un point de liaison ; l'adhésif peut pénétrer dans une lumière ; un anneau de traction peut migrer sous une charge cyclique. Chaque problème peut passer un contrôle visuel tout en modifiant la courbe force-déplacement. Le CDMO doit contrôler les profils thermiques, le support du mandrin, le durcissement de l'adhésif et l'inspection de la ligne de liaison en tant que processus validés. L'intégration de la poignée introduit un autre ensemble de variables : la prétension du fil de traction, le rayon d'acheminement, la lubrification, les butées de course et la décharge de traction. Une poignée qui est lisse au toucher sur la paillasse peut développer un jeu après la stérilisation ou l'expédition si le cheminement du fil n'est pas contraint. L'équipe de fabrication doit donc tester l'ensemble complet, et pas seulement l'arbre. L'angle de déflexion par rapport à la course de la poignée, l'hystérésis, la résistance au pelage de la pointe, la fuite, l'éclatement et la propreté des particules appartiennent au même plan de libération. Microcathéter pour accès aux petits vaisseaux et neurovasculaire Petit cathéter renforcé avec des transitions de dureté et de diamètre personnalisables et une pointe arrondie ; pertinent pour les plates-formes neurovasculaires et coronaires où la sensation distale et la précision sont importantes. Voir le produit → Pour les plates-formes basées sur des microcathéters, la pile de tolérance devient encore moins indulgente. De petits changements dans la friction du revêtement ou dans l’épaisseur de la liaison de la pointe peuvent dominer la sensation à l’extrémité distale. C'est pourquoi un CDMO possédant une expérience interne en matière de microcathéters est utile lors de l'examen de la conception, et pas seulement lors de la production en série. Contrôles de qualité spécifiques aux appareils orientables Un certificat général ISO 13485:2016 est nécessaire mais pas suffisant. La piste d'audit doit relier les entrées de conception aux contrôles de processus et aux tests de version. Pour les cathéters orientables, cela signifie mesurer les attributs qui influencent le contrôle : plage de déflexion, hystérésis force-déplacement, réponse au couple, rayon de courbure, force de liaison de la pointe, fuite et propreté des particules. Les preuves utiles comprennent : Jauge R&R pour les dispositifs de déflexion, pas seulement les certificats d'étalonnage. IQ/OQ/PQ pour la refusion, le collage, le revêtement et l'assemblage de poignées. Traçabilité des lots depuis le lot de polymère jusqu'au sous-ensemble fini. Contrôle de changement qui déclenche la revalidation lorsqu'un liner, une tresse ou un adhésif change. Enregistrements de déviation et CAPA qui montrent comment la dérive a été contenue. N'acceptez pas une inspection finale qui vérifie uniquement l'apparence et un seul angle de déflexion. Un cathéter orientable peut réussir ce test tout en ayant un mauvais retour tactile. La méthode de libération doit capturer le cheminement de la force, car c'est ce que ressent le médecin. Passer des versions cliniques au volume commercial La mise à l’échelle révèle une dépendance cachée à l’égard des opérateurs, des dispositifs et des ajustements informels. Un processus qui repose sur la sensation d'un technicien pour le durcissement de l'adhésif ou la tension des tresses n'est pas prêt pour un volume commercial. Le CDMO doit geler la fenêtre de processus, qualifier les montages, fixer les limites SPC et définir la manière dont les écarts sont traités avant le premier lot commercial. Les revendications de capacité ne sont utiles que lorsqu'elles se connectent au produit. LINSTANT rapporte une salle blanche GMP de près de 20 000 mètres carrés, 15 lignes d'extrusion importées, 8 lignes d'extrusion PEEK, 2 lignes de moulage par injection, près de 100 machines de tressage, de ressort et de revêtement et 40 ensembles de soudage et de formage. Le tableau ci-dessous résume les ressources en équipement signalées. Ressources du processus LINSTANT (données de l'entreprise) Nombre d'équipements rapportés sur le profil de l'entreprise Lignes d'extrusion importées 15 Lignes d'extrusion PEEK 8 Tressage / ressort / enduction ≈100 Ensembles de soudage / formage 40 Le chiffre de tressage/ressort/revêtement est approximatif ; les autres décomptes sont tels que rapportés. La question pratique est de savoir comment ces actifs sont qualifiés pour un cathéter orientable spécifique. Demandez l'étude de capabilité du procédé, la liste des accessoires, le plan de compatibilité de stérilisation et le plan d'urgence en cas de panne ponctuelle. Il s’agit d’un meilleur indicateur des performances de lancement qu’un chiffre de capacité globale. Où LINSTANT s'intègre dans un programme de cathéter orientable Ningbo LINSTANT Polymer Materials Co., Ltd. a été créée en 2014 et est depuis devenue une entreprise de haute technologie de niveau national avec plus de 500 professionnels. L'entreprise s'engage à transcender le rôle d'un fournisseur de composants traditionnel, en s'efforçant de devenir une partie intégrante des produits de ses clients. De l'adaptation précise pendant la phase de conception collaborative à l'assurance de la fiabilité pendant la fabrication, LINSTANT s'intègre profondément dans la chaîne de valeur fondamentale des produits de ses clients, transformant la technologie des cathéters en un avantage concurrentiel essentiel pour leurs produits. Grâce à une innovation technologique continue et à un contrôle de qualité rigoureux, nous sommes en mesure de fournir aux entreprises de dispositifs médicaux des solutions de systèmes de cathéters personnalisés plus sûres, plus précises et plus avancées technologiquement. Ce positionnement est pertinent pour la fabrication de cathéters orientables car le travail se situe entre la fourniture des composants et l’assemblage du dispositif fini. Le modèle OEM/ODM de LINSTANT couvre l'extrusion, le renforcement, le traitement secondaire et les sous-ensembles de cathéter, avec les contrôles ISO 13485:2016 et GMP pour salle blanche. Les équipes qui ont besoin d'un CDMO pour participer au transfert de conception peuvent consulter le Page de développement de cathéters OEM/ODM avant le premier examen technique. FAQ : fabrication de cathéters orientables et sélection de CDMO T1. À quoi sert un CDMO de fabrication de cathéters orientables ? Elle gère le transfert de conception, l'extrusion, le renforcement, le collage des embouts, l'intégration des poignées, la validation et la production en série sous un seul système qualité, plutôt que de se limiter à la fourniture de tubes. Q2. En quoi un cathéter orientable est-il différent d'un cathéter de guidage ? Un cathéter de guidage fournit un conduit stable ; un cathéter orientable ajoute un fil de traction ou une pointe déviable afin que le clinicien puisse façonner activement l'extrémité distale. Certaines plateformes combinent les deux fonctions. Q3. Quels matériaux sont utilisés dans les tiges de cathéter déflectables ? Les choix courants incluent les revêtements en polyimide ou PTFE, les tresses ou renforts en bobine en acier inoxydable et les gaines en PEEK, PEBA, TPU ou fluoropolymère. La sélection dépend de la rigidité, du pouvoir lubrifiant, de l'adhérence et de la stérilisation. Q4. Comment validez-vous la déflexion de la pointe et la fatigue du fil de traction ? Construisez des appareils qui mesurent l'angle de déflexion en fonction du déplacement de la poignée, de l'hystérésis et de la charge cyclique du fil de traction. Liez la méthode aux intrants de conception, avec la R&R des jauges et la validation des processus selon la norme ISO 13485. Q5. Un CDMO peut-il prendre en charge des développements cliniques et une mise à l’échelle à faible volume ? Oui, si la même fenêtre de processus est utilisée depuis les lots pilotes jusqu'aux lots commerciaux. Demandez comment les appareils, les opérateurs, le SPC et le contrôle des modifications sont gérés entre les phases. Q6. Que dois-je demander avant de transférer un modèle de cathéter orientable ? Demandez la cartographie des processus, les attributs essentiels à la qualité, la validation de l'adhérence et de la refusion, la propriété des méthodes de test, la traçabilité et le plan de contrôle des modifications pour les revêtements, les tresses et les adhésifs. Si vous comparez un CDMO de fabrication de cathéter orientable à une gaine déflectable, un microcathéter ou une plate-forme de guidage, commencez par le schéma du processus plutôt que par la brochure. L'équipe d'ingénierie de LINSTANT peut examiner la construction de l'arbre, le renforcement, la liaison des pointes et le plan d'inspection par rapport à vos entrées de conception. Contactez LINSTANT pour discuter d'un programme de cathéter orientable. .article-section { background: #ffffff; border: 1px solid #e5e7eb; border-radius: 12px; padding: 20px; margin-bottom: 18px; color: #1f2937; line-height: 1.6;}.article-section h2 { font-size: 22px; font-weight: bold; text-align: left; margin-bottom: 12px !important; color: #0f172a;}.article-section h3 { font-size: 16px; font-weight: bold; text-align: left; margin-bottom: 12px; color: #0f172a;}.article-section p { font-size: 16px !important; margin-bottom: 12px;}.article-section ol { margin-bottom: 12px; list-style-type: decimal; list-style-position: inside; padding-left: 0;}.article-section ul { margin-bottom: 12px; list-style-type: disc; list-style-position: inside;}.article-section li { list-style: inherit; font-size: 16px; margin-bottom: 6px;}.article-section table { display: table !important;}.article-section thead { display: table-header-group !important;}.article-section tbody { display: table-row-group !important;}.article-section tr { display: table-row !important;}.article-section th { display: table-cell !important;}.article-section td { display: table-cell !important;}.article-section table { width: 100%; border-collapse: collapse; margin-bottom: 16px;}.article-section table caption { caption-side: bottom; font-size: 16px; margin-bottom: 12px; font-style: italic; color: #808080;}.article-section th { font-weight: bold; border: 1px solid #cccccc; padding: 8px; background: #f1f5f9; text-align: left;}.article-section td { border: 1px solid #cccccc; padding: 8px; vertical-align: top;}.intro-section { background: #f8fafc; border-left: 4px solid #1d4ed8;}.chart-wrap { width: 440px; margin: 0 auto 16px; padding: 8px; background: #f8fafc; border: 1px solid #e2e8f0; border-radius: 10px; box-sizing: border-box;}.chart-wrap svg { display: block; width: 100%; height: auto;}.company-card { background: #f0f9ff; border-color: #bae6fd;}.faq-grid { display: grid; grid-template-columns: 1fr 1fr; gap: 12px;}.faq-item { background: #f8fafc; border: 1px solid #dbeafe; border-left: 4px solid #2563eb; border-radius: 10px; padding: 14px;}.faq-item h3 { color: #1e3a8a; margin-bottom: 8px;}.faq-item p { color: #334155; margin-bottom: 0;}.cta-section { background: #0f172a; border-color: #0f172a;}.cta-section p { color: #e2e8f0;}.cta-section a { color: #fde68a; font-weight: bold;}@media screen and (max-width: 640px) { .article-section { padding: 16px; } .chart-wrap { width: 100%; } .faq-grid { grid-template-columns: 1fr; }} .product-card{display:block;margin:20px 0;border:1px solid #e5e7eb;border-radius:10px;overflow:hidden;font-style:normal;background:#fff;box-shadow:0 0 5px rgba(31,41,55,.08)}.pc-inner{display:flex;text-decoration:none;color:inherit;align-items:center;min-height:148px}.product-card .pc-img{width:auto!important;min-width:0!important;max-width:min(36%,240px)!important;height:auto!important;min-height:0!important;max-height:148px!important;aspect-ratio:auto!important;object-fit:contain!important;flex:0 0 auto;display:block;align-self:center}.pc-body{padding:12px 16px;flex:1;min-width:0;display:flex;flex-direction:column;align-self:stretch;justify-content:center}.pc-title{display:block;font-size:15px;font-weight:600;color:#111;margin:0 0 6px;line-height:1.4}.pc-desc{display:-webkit-box;font-size:13px;color:#6b7280;margin:0 0 8px;line-height:1.5;overflow:hidden;-webkit-line-clamp:2;line-clamp:2;-webkit-box-orient:vertical}.pc-cta{display:block;font-size:13px;font-weight:600;color:#2D6ED7;margin-top:auto}.pc-inner:hover .pc-title{text-decoration:underline} .article-section a:not(.pc-inner),article a:not(.pc-inner){color:#2D6ED7}.pc-cta{color:#2D6ED7!important}
  • 21
    Oct-2026
    Sélection de tubes UHPLC : ID PEEK, PTFE et FEP, raccords et volume mort
    Un système UHPLC fonctionnant à 600 barreres sur une longueur de 10 cm de 0,005 po. Un tube ID contient environ 1,3 µL de phase mobile à l'intérieur de cette ligne. Remplacez-le par la même longueur de tube ID de 0,020 po et la ligne contient environ 20 µL. Rien d'autre n'a changé, mais les largeurs de photos, les temps de rétention et le nombre de plaques apparentes évoluent tous. C'est le cas pratique pour traiter les tubes UHPLC comme un composant du système plutôt que comme de la plomberie : le diamètre interne déterminant la dispersion, le matériau déterminant la compatibilité chimique et la qualité de la coupe décider si le raccord est étanche ou suinte. Ce qui suit explique comment ces trois facteurs interagissent, quels numéros doivent figurer sur une fiche technique et où se situent les limites réalistes pour les tubes en polymère et en acier inoxydable. Tubes UHPLC et budget de volume supplémentaire Le volume extra-colonne est la somme de l’injecteur, de la tubulure entre l’injecteur et la colonne et de la cellule du détecteur. La littérature sur le dépannage en chromatographie conseille généralement de maintenir ce total en dessous d'environ 10 à 15 µL lorsque la colonne est remplie de particules inférieures à 2 µm, car ces colonnes produisent des photos très étroites et tout volume extérieur à la colonne les dilue et les élargit. Règle générale : à 0,005 po de diamètre intérieur, un cavalier de 10 cm contribue à une hauteur d'environ 1,3 µL. À 0,020 po de diamètre intérieur, les mêmes 10 cm contribuent à environ 20 µL. Le volume du tube est facile à calculer et à sous-estimer : V = π r² L. Le rayon étant carré, doubler le diamètre intérieur quadruple le volume à la même longueur. Le tableau ci-dessous montre ce que cela signifie pour les tailles d'alésage généralement présentes pour les travaux analytiques. Figure 1. Volume extra-colonne dans 100 mm de tube (calculé) 0,0025 po ID 0,32µL 0,005 po ID 1,27 µL 0,010 po ID 5,07µL 0,020 po ID 20,3 µL 0,030 po de diamètre intérieur 45,6 µL Alésage par rapport au volume maintenu dans une longueur de coupe de 100 mm Volumes calculés à partir de V = π r² L ; Un ID de 0,0025 po contient moins de 1 % de ce qu'une ligne de 0,030 po contient. Deux habitudes se succèdent. Gardez la course de l’injecteur à la colonne aussi courte que le permet la géométrie de l’échantillonneur automatique, car un cavalier de 5 cm détient un quart de ce qu’un cavalier de 20 cm détient au même ID. Et n'utilisez pas un seul alésage partout : le côté basse pression du système, y compris l'entrée de la pompe, le dégazeur et les conduites d'évacuation, peut transporter des tubes de 0,020 pouce ou plus sans pénalité, car la dispersion n'atteint jamais le détecteur. Diamètre interne : un compromis de quatrième puissance Un tube étroit réduit la dispersion mais coûte de la pression. L'écoulement à travers un petit alésage suit la relation de Hagen-Poiseuille, dans laquelle la goulotte de pression est inversement proportionnelle à la puissance quatrième du rayon. Réduire de moitié le DI multiplie la goulotte de pression par seize, c'est pourquoi les derniers centimètres avant la colonne sont à la fois la partie la plus sensible du trajet d'écoulement et la partie la plus susceptible de déclencher une limite de pression. Figure 2. Chute de pression sur 250 mm de tube, eau à 20 °C (calculée) 0 25 50 75 100 bar 0,0025 po ID 0,005 po ID Réduire de moitié le DI multiplier la chute de pression par 16 0.1 0.4 0.7 1.0 débit, ml/min Calculé à partir de la relation Hagen-Poiseuille. Les phases mobiles réelles sont plus visqueuses, alors lisez ceci comme un comportement relatif plutôt que comme une prédiction absolue pour une méthode donnée. Plages de travail qui résistent à la pratique courante de l'UHPLC : 0,0025 po à 0,005 po de diamètre intérieur pour la ligne injecteur-colonne, où la dispersion a le plus grand effet sur la forme du pic. 0,005 po à 0,010 po de diamètre intérieur de la colonne au détecteur, où un alésage légèrement plus grand est généralement un échange acceptable pour une contre-pression plus faible. 0,020 po de diamètre intérieur et plus pour l'entrée de la pompe, les déchets et toute conduite de transfert basse pression. Choix de matériaux : COUP D'OEIL, PTFE, FEP, PFA, ETFE et acier inoxydable La sélection des matériaux se résume généralement à deux questions : ce qui est en phase mobile et ce qui est détecté. COUP D'OEIL : la valeur par défaut sans métal Le COUP D'OEIL est le choix standard pour les applications injecteur-colonne dans les travaux sensibles aux métaux. Il est biocompatible, ne laisse pas passer le fer ou le nickel dans le circuit d'écoulement et tolère les tampons phosphate et les réactifs d'appareil d'ions qui causent des problèmes avec l'acier inoxydable. Il a aussi des limites : le COUP D'OEIL gonfle en DMSO, THF et dichlorométhane, et les acides concentrés l'attaquent. Les fiches techniques des tubes PEEK de petit diamètre indiquant généralement des pressions nominales comprennent entre environ 5 000 et 7 000 psi (environ 345 à 480 bars) à température ambiante, ce qui couvre la plupart des conditions de la méthode UHPLC. PTFE et FEP : le côté basse pression Les polymères fluorés couvrent les parties du trajet d'écoulement où la pression est modeste et où la résistance chimique est la plus importante. Le PTFE et le FEP sont effectivement inertes vis-à-vis de presque toutes les phases mobiles, ils sont souples et faciles à acheminer, et ils constituent le matériau habituel pour les conduites d'entrée des pompes, les connexions des dégazeurs et les déchets. Leur plafond de pression ne représente qu'une fraction de celui du PEEK, ils ne remplacent donc pas un cavalier haute pression. Tube d'extrusion en PTFE pour applications médicales et fluidiques Tubes en fluoropolymère chimiquement résistant pour les circuits d'écoulement à basse pression, avec biocompatibilité, grande plage de températures et d'utilisations par cathéter ou système d'administration. Voir le produit → PFA et ETFE : là où la température ou la rigidité dépend Le PFA conserve ses propriétés mécaniques à des températures plus élevées que le FEP, ce qui est important lorsque les tubes sont placés à proximité d'un four à colonne. L'ETFE est plus rigide et plus résistant à l'abrasion que le PTFE à résistance chimique comparable, c'est pourquoi il est souvent choisi pour les conduites manipulées de manière répétée lors de la maintenance. Tube d'extrusion médical PFA pour conduites de fluides analytiques et industriels Tubes en fluoropolymère pour le transfert de fluides de qualité alimentaire et des connexions analytiques précises, combinant résistance chimique et performances à proximité d'instruments chauffés. Voir le produit → Acier inoxydable : le plafond de pression L'acier inoxydable 316 en 1/16 po de diamètre extérieur atteint des pressions allant jusqu'à environ 20 000 psi avec des connexions correctement effectuées, c'est pourquoi les systèmes fonctionnant en continu au-dessus de 1 000 bars y restent généralement. Les compromis sont réels : les ions métalliques peuvent s'infiltrer dans les phases mobiles à haute teneur en sel et les analytes qui chélatent les métaux peuvent être adsorbés sur la paroi. Figure 3. Comparaison qualitative des matériaux, notée de 1 à 5 Capacité de pression Résistance chimique Flexibilité Rentabilité Chemin d'écoulement sans métal PEEK PTFE/FEP 316 SS Les scores sont une évaluation technique qualitative destinée à restreindre les options et ne remplace pas les fiches techniques des matériaux. Tableau 1. Matériaux de tubes utilisés dans les circuits d'écoulement UHPLC, avec les compromis qui déterminent le plus souvent le choix. Matériel Plage d'identification typique Pression de travail Notes sur les solvants et les analytes Meilleur réglage PEEK 0,0025 à 0,030 pouces. Couramment cité entre 5 000 et 7 000 psi pour les petites pièces d'identité Gonflement dans le DMSO, le THF et le dichlorométhane ; évitez les acides concentrés; sans métal Lignes injecteur-colonne, analytes sensibles aux métaux PTFE 0,010 à 0,062 pouces. Basse pression, Inférieure à quelques centaines de psi Résistance chimique la plus grande ; doux et facile à acheminer Entrée pompe, évacuation, transfert basse pression FEP 0,010 à 0,062 pouces. Basse pression Chimie similaire au PTFE, paroi transparente Conduites de déchets pour dégazeurs et détecteurs PFA 0,010 à 0,062 pouces. Faible à modéréee Inertie du fluoropolymère avec une meilleure stabilité à haute température Lignes à proximité d'un four à colonne ETFE 0,010 à 0,062 pouces. Faible à modéréee Bonne résistance chimique avec une rigidité plus élevée Lignes traitées lors de la maintenance Acier inoxydable 316 0,0025 à 0,020 pouces. Jusqu'à environ 20 000 psi avec les raccords appropriés Peut libérer des ions métalliques dans des méthodes à haute teneur en sel ou par appareil d'ions Systèmes fonctionnant au-dessus de 1 000 bar Lorsque le choix est véritablement serré, une comparaison côte à côte des Tubes PTFE et PEEK contre votre liste de phases mobiles est généralement le moyen le plus rapide de le réglage. Tolérances, qualité de coupe et raccords Deux éléments sur un dessin de tube déterminent si une méthode est transférée proprement entre les instruments : la tolérance ID et la qualité de coupe. La tolérance ID est écrite soit sous forme de chiffre absolu, tel que /-0,0005 po (environ /-13 µm), soit sous forme de pourcentage de la valeur nominale. Étant donné que le volume évolue avec le carré du diamètre, la tolérance se convertit directement en une oscillation de volume, et l'oscillation est proportionnellement plus grande sur un petit alésage que sur un grand. Figure 4. Variation de volume provoquée par la tolérance ID (échelles de volume avec diamètre carré) /-20% /-40% /-10% /-20% 0,005 po ID /-0,0005 po. 0,005 po ID /-0,001 po. 0,010 po ID /-0,0005 po. 0,010 po ID /-0,001 po. Alésage nominal et tolérance déclarée par rapport à la variation de volume résultante Calculé à partir de V ∝ d². Une tolérance de /-0,0005 po sur un alésage de 0,005 po déplace déjà le volume de la conduite d'environ vingt pour cent. La qualité de coupe constitue la seconde moitié du problème. Un tube coupé en biais ou laissé avec une bavure à l'extrémité ne peut pas reposer directement contre le cône d'un port 10-32. Le résultat est un petit volume piégé directement devant la colonne, une cause classique de largeur de pic supplémentaire qu'aucun conditionnement de la colonne ne pourra supprimer. Une fraise avec un guide tranchant comme un rasoir produit une face carrée et sans bavure ; ce n'est pas le cas d'une pince coupante diagonale. Les raccords terminent l'assemblage. Le diamètre extérieur de 1/16 po est standard pour les ports coniques de 10 à 32, et les écrous PEEK serrés à la main sont le choix habituel pour les tubes PEEK car ils sont excellents de manière fiable et peuvent être réutilisés. Un serrage excessif est l'erreur courante : cela fait couler le polymère à froid, rétrécit l'alésage au niveau de la connexion et ajoute silencieusement à la fois une contre-pression et un volume mort. Ce qui appartient à un dessin de tube Une spécification qui survit à un changement de fournisseur comporte six éléments : qualité du matériau et colorant, ID nominal avec tolérance, diamètre extérieur, longueur de coupe avec tolérance, état de la face coupée et exigences de propreté ou d'extractibles pour le mode de détection prévu. Visage coupé carré et sans bavure 0,005 po Lumière ID DE 1/16 po (1,59 mm) Mur 0,029 po (0,73 mm) Figure 5. Vue isométrique d'un tube de 1/16 po de diamètre extérieur avec une lumière de 0,005 po de diamètre intérieur. La face coupée et le mur sont les deux éléments le plus souvent laissés non précis et imputés plus tard à la colonne. OD et ID sont les numéros que les acheteurs vérifient en premier, mais ce sont les deux moins souvent écrits avec une tolérance. Sur un alésage de 0,005 po, la différence entre /-0,0005 po et une tolérance non spécifiée est une variation de vingt pour cent du volume de la conduite, ce qui est suffisamment grand pour décaler le temps de rétention lorsque le tube est remplacé entre les instruments. Le côté fabrication : la tolérance à l’extrusion est le produit Ningbo LINSTANT Polymer Materials Co., Ltd. a été créée en 2014 et est depuis devenue une entreprise de haute technologie de niveau national avec plus de 500 professionnels. L'entreprise s'engage à transcender le rôle d'un fournisseur de composants traditionnels, en s'efforçant de devenir une partie intégrante des produits de ses clients. De l'adaptation précise pendant la phase de conception collaborative à l'assurance de la fiabilité pendant la fabrication, LINSTANT s'intègre profondément dans la chaîne de valeur fondamentale des produits de ses clients, transformant la technologie des cathéters en un avantage compétitif essentiel pour leurs produits. Grâce à une innovation technologique continue et à un contrôle de qualité rigoureux, nous sommes en mesure de fournir aux entreprises de dispositifs médicaux des solutions de systèmes de cathéters personnalisés plus sûres, plus précises et plus avancées technologiquement. Pour toute personne spécifique des tubes en polymère de précision, les capacités pertinentes sont les suivantes : une salle blanche conforme aux BPF de près de 20 000 m², 15 lignes d'extrusion importées avec coextrusion simple, double et triple, huit lignes d'extrusion PEEK dédiées, la certification ISO 13485 : 2016 et OEM/ODM programmes qui fonctionnent à partir d'un dessin et d'une pile de tolérances plutôt que d'un numéro de catalogue. Questions fréquemment posées sur les tubes UHPLC T1. Qu'est-ce qu'un tube UHPLC et en quoi diffère-t-il des tubes HPLC ? Même travail, chiffres plus serrés. Les systèmes UHPLC fonctionnant à des pressions plus élevées avec des colonnes inférieures à 2 µm, de sorte que la ligne entre l'injecteur et la colonne a normalement un diamètre intérieur plus petit, généralement de 0,0025 à 0,005 pouces, et une tolérance de diamètre intérieur plus stricte qu'une ligne HPLC conventionnelle. Q2. Quel tube ID dois-je utiliser pour l'UHPLC ? Utilisez 0,0025 à 0,005 po de l'injecteur à la colonne, 0,005 à 0,010 po de la colonne au détecteur et 0,020 po ou plus du côté basse pression, comme l'entrée de la pompe et les déchets. Q3. Les tubes PEEK sont-ils adaptés à l'UHPLC ? Oui, pour la plupart des conditions de méthode, et c'est la réponse habituelle lorsque le chemin d'écoulement doit être exempt de métal. Vérifiez d'abord la compatibilité des solvants, car le PEEK gonfle dans le DMSO, le THF et le dichlorométhane, et restez à l'intérieur de la pression nominale pour le diamètre intérieur spécifique. Q4. Tube PEEK ou acier inoxydable pour UHPLC ? L'acier inoxydable supporte les pressions les plus élevées, jusqu'à environ 20 000 psi avec les raccords appropriés, mais peut libérer des ions métalliques et interagir avec des réactifs d'appareil d'ions. Le PEEK est inerte et biocompatible, avec un plafond de pression plus faible et des restrictions de solvants. Q5. Comment couper un tube PEEK sans créer de volume mort ? Utilisez un cutter avec un guide tranchant comme un rasoir pour que la face soit carrée et sans bavure, puis inspectez l'extrémité avant de l'installer. Une coupe inclinée ou ébarbée ne se scellera pas à plat contre le cône du port et laissera un volume piégé devant la colonne. Q6. Pourquoi le temps de rétention change-t-il après le remplacement du tube ? Il s'agit généralement d'un changement de volume extra-colonne ou de tolérance ID. Une ligne plus longue ou un alésage plus grand ajoute du volume et élargit les sommets ; un alésage hors tolérance fait la même chose de manière moins prévisible, c'est pourquoi la tolérance doit figurer sur le bon de commande. .article-section{background:#ffffff;border-radius:10px;padding:20px 24px;margin:0 0 18px 0;box-shadow:0 1px 3px rgba(16,42,80,0.08);}.article-section h2{font-size:22px;font-weight:bold;text-align:left;margin-bottom:12px!important;border-left:6px solid #0f6fb8;padding-left:12px;color:#12314f;}.article-section h3{font-size:16px;font-weight:bold;text-align:left;margin-bottom:12px;color:#0f3862;}.article-section p{font-size:16px!important;margin-bottom:12px;}.article-section ul{margin-bottom:12px;list-style-type:disc;list-style-position:inside;}.article-section ol{margin-bottom:12px;list-style-type:decimal;list-style-position:inside;padding-left:0;}.article-section li{list-style:inherit;font-size:16px;margin-bottom:6px;}.article-section table{display: table!important;width:100%;border-collapse:collapse;margin:12px 0;}.article-section thead{display: table-header-group!important;}.article-section tbody{display: table-row-group!important;}.article-section tr{display: table-row!important;}.article-section th{display: table-cell!important;}.article-section td{display: table-cell!important;}.article-section th{font-weight:bold;border:1px solid #cccccc;padding:8px;background:#f2f7fc;color:#12314f;text-align:left;}.article-section td{border:1px solid #cccccc;padding:8px;}.article-section caption{caption-side:bottom;font-size:16px;margin-bottom:12px;font-style:italic;color:#808080;}.article-section:nth-of-type(1){border-top:4px solid #0f6fb8;}.article-section:nth-of-type(2){border-top:4px solid #12a37a;background:#f6fbf9;}.article-section:nth-of-type(3){border-top:4px solid #b8860b;background:#fffdf5;}.article-section:nth-of-type(4){border-top:4px solid #7a4fd0;background:#faf8ff;}.article-section:nth-of-type(5){border-top:4px solid #0f6fb8;background:#f5f9fd;}.article-section:nth-of-type(6){border-top:4px solid #12a37a;background:#f6fbf9;}.article-section:nth-of-type(7){border-top:4px solid #b8860b;background:#fffdf5;}.article-section:last-of-type{border-top:4px solid #0f6fb8;background:#eef6ff;}.key-fact{background:#0f6fb8;color:#ffffff;border-radius:8px;padding:14px 18px;font-size:16px;margin-bottom:14px;}.chart-figure{width:440px;margin:18px auto;text-align:center;}.chart-figure svg{display:block;width:440px;height:auto;margin:0 auto;}.chart-caption{font-size:13px;color:#5d7086;text-align:center;margin-top:8px;}.faq-grid{display:grid;grid-template-columns:repeat(2,minmax(0,1fr));gap:14px;}.faq-item{background:#ffffff;border:1px solid #cfe0f2;border-radius:10px;padding:14px 16px;}.faq-item h3{margin-bottom:8px;}.faq-item p{margin-bottom:0;font-size:15px!important;}.faq-item:nth-child(4n 1){border-left:5px solid #0f6fb8;}.faq-item:nth-child(4n 2){border-left:5px solid #12a37a;}.faq-item:nth-child(4n 3){border-left:5px solid #b8860b;}.faq-item:nth-child(4n 4){border-left:5px solid #7a4fd0;}@media (max-width:640px){.chart-figure{width:100%;}.chart-figure svg{width:100%;height:auto;}.faq-grid{grid-template-columns:1fr;}} .product-card{display:block;margin:20px 0;border:1px solid #e5e7eb;border-radius:10px;overflow:hidden;font-style:normal;background:#fff;box-shadow:0 0 5px rgba(31,41,55,.08)}.pc-inner{display:flex;text-decoration:none;color:inherit;align-items:center;min-height:148px}.product-card .pc-img{width:auto!important;min-width:0!important;max-width:min(36%,240px)!important;height:auto!important;min-height:0!important;max-height:148px!important;aspect-ratio:auto!important;object-fit:contain!important;flex:0 0 auto;display:block;align-self:center}.pc-body{padding:12px 16px;flex:1;min-width:0;display:flex;flex-direction:column;align-self:stretch;justify-content:center}.pc-title{display:block;font-size:15px;font-weight:600;color:#111;margin:0 0 6px;line-height:1.4}.pc-desc{display:-webkit-box;font-size:13px;color:#6b7280;margin:0 0 8px;line-height:1.5;overflow:hidden;-webkit-line-clamp:2;line-clamp:2;-webkit-box-orient:vertical}.pc-cta{display:block;font-size:13px;font-weight:600;color:#2D6ED7;margin-top:auto}.pc-inner:hover .pc-title{text-decoration:underline} .article-section a:not(.pc-inner),article a:not(.pc-inner){color:#2D6ED7}.pc-cta{color:#2D6ED7!important}
  • 14
    Oct-2026
    Moulage par injection PEEK : Guide de contrôle de la température, de l'outillage et des défauts
    Le moulage par injection COUP D'OEIL n'est pas un échange à l'identique contre le PC, l'ABS ou le nylon. Le processus nécessite un moule maintenu entre 150 et 200 °C, une résine séchée jusqu'à un niveau d'humidité mesuré en centaines de ppm et une matière fondue qui reste au-dessus de 360 ​​​​°C de la buse à la dernière cavité. Atteignez ces trois conditions et les pièces conservent leurs dimensions grâce à des cycles d'autoclave répétés ; il en manque un et la pièce semble souvent parfaite sur la presse et échoue des semaines plus tard. Un exemple familier : un moyeu Luer en COUP D'OEIL moulé réussit l'inspection dimensionnelle, puis se fissure au niveau de la racine du filetage après trois cycles de stérilisation à la vapeur à 134 °C. Rien n'a changé dans la cellule, à l'exception d'un refroidisseur qui abaissait l'outil à 90 °C les jours les plus chauds. La peau a gelé de manière amorphe, le noyau a continué à se rétrécir et la contrainte résiduelle a trouvé le coin le plus pointu de la pièce. Cette seule histoire contient l'essentiel de ce qui différencie le moulage PEEK des techniques plastiques courantes : le matériau récompense le contrôle et punit les raccourcis. Pourquoi le PEEK brise les hypothèses standards en matière de moulage Le PEEK fond à environ 343 °C et sa transition vitreuse se situe à près de 143 °C, de sorte que l'écart entre l'écoulement et le gel est étroit. Les résines ordinaires sont moulées dans des outils maintenus entre 30 °C et 80 °C. Les outils PEEK fonctionnent généralement entre 150 et 200 °C et les grades de cristallinité élevées sont parfois poussés plus haut. Deux conséquences pratiques s’ensuivent. Tout d'abord, l'outil devient un ensemble chauffé plutôt qu'un bloc d'acier : le chauffage à cartouche ou au fioul, les plaques d'isolation et les tolérances de dilatation thermique dans les fermetures doivent tous être conçues dès le départ. Deuxièmement, les temps de cycle s'allongent : 30 à 60 secondes sont normales pour une section de mur modeste, et les pièces épaisses durent plus longtemps, car la pièce ne peut pas être éjectée tant que le noyau n'a pas suffisamment refroidi pour conserver sa forme. PP/PE 30-60 ABS 60-80 PC 80-120 PEEK 150-200 Plages typiques de température de surface du moule par famille de polymères, en °C. La longueur de la barre indique le point médian de la plage. La fenêtre de processus, numéro par numéro Une fenêtre de processus n'est utile que lorsque les chiffres sont écrits puis confrontés à un véritable essai. Les valeurs ci-dessous sont des points de départ typiques pour les qualités PEEK non remplies ; les composés chargés de fibres modifient le comportement en matière de pression et de retrait, et chaque outil doit être validé individuellement. Paramètres de départ pour le moulage par injection PEEK non chargé. Confirmez par rapport à la fiche technique du fournisseur de résine avant de procéder à un essai. Paramètre Point de départ typique Pourquoi c'est important Séchage de la résine 150 °C pendant 3 à 6 h, sécheur par adsorption, point de rosée inférieure à −40 °C L'humidité des stries argentées, des vides et des défauts de surface Température de fusion 360 à 400 °C En dessous d'environ 350 °C, la masse à fondue est trop rigide pour remplir des parois hachées. Température du moule 150-200 °C Le plus grand levier en matière de cristallinité, de fluage et de stabilité dimensionnelle Vitesse d'injection Moyen à haut, profilé Un remplissage prêté risque de faire des tirs courts ; un remplissage incontrôlé provoque des jets et des brûlures Pression de maintien Dépend de la cavité, généralement 60 à 100 MPa Compense le retrait élevé ; une pression excessive enferme le stress Contre-pression 5 à 15 barres Maintient le chauffage de cisaillement dans la vis sous contrôle Vitesse de vis Faible, environ 50 à 80 tr/min Un cisaillement élevé dégrade la matière fondue et le produit des points noirs Recruter Rampe étagée jusqu'à environ 200 °C, maintenue 2 à 4 h, refroidissement lent Soulager le stress résiduel avant la stérilisation et l'assemblage Décisions d'outillage qui ne peuvent pas être corrigées ultérieurement La viscosité du PEEK à l'état fondu reste élevée même à 400 °C, l'outil doit donc être généreux là où la masse à fondue est la plus fine. Ce sont les points qui décident le plus souvent si un projet se déroule ou s’arrête. Portes : visez un diamètre d’au moins 1 mm sur les petites pièces médicales. Localisez les portes en dessous qui cisaillent la matière fondue et laissent des lignes de soudure faibles. Coureurs : rond, court et bien isolé. Un canal chaud avec une buse chauffée empêche la carotte de geler entre les tirs. Acier : les qualités chargées de verre et de carbone sont abrasifs. L'acier à outils trempé et les chemins d'écoulement polis diminuent l'usure et les taches noires. Retrait : Le PEEK non rempli se situe généralement autour de 1,2 à 1,5 % linéaire. Les qualités chargées de fibres se rétrécissent moins dans le sens de l'écoulement et davantage dans le sens de l'écoulement, de sorte que la disposition des cavités doit suivre l'orientation des fibres. Dépouille et rayons : Dépouille de 1 à 2°, rayons généreux et aucun angle interne vif. Le PEEK est sensible aux entailles et les contraintes résiduelles se concentrent exactement là. Plaque à cavité chauffée 150-200 °C Buse à canal chaud Porte Cavité de la pièce Vue isométrique d'un outil PEEK : une plaque à cavité chauffée, une buse à canal chaud alimentant une porte généreuse et la cavité de la pièce encastrée. Cristallinité, recuit et propriétés que vous expédiez réellement La température du moule n’est pas seulement un cadran de temps de cycle. Il décide de la structure cristalline à l’intérieur de la pièce que vous expédiez. Un outil chaud permet aux chaînes de polymère de s'organiser au fur et à mesure que la pièce refroidie, donnant une peau cristalline avec une plus grande rigidité, une meilleure résistance à l'usure et une plus forte résistance aux attaques chimiques. Un outil froid gèle la peau dans un état amorphe : plus résistance et plus ductile à court terme, mais sujette à des changements dimensionnels la première fois que la pièce est soumise à la chaleur de stérilisation, car la peau gelée tente de se cristalliser plus tard — en service, pas dans le moule. Le recrutement comble cet écart. Une rampe étagée jusqu'à environ 200 °C, un maintien de deux à quatre heures et un refroidissement lent étendent les contraintes qui s'accumulent lors du remplissage et de l'emballage. Pour les pièces faisant face à des implants ou de haute précision, cette étape n’est pas facultative ; cela fait partie du cahier des charges. faible modéré haut très élevé 60 °C 120 °C 170 °C 200 °C Tendance schématique de la cristallinité réalisable en fonction de la température du moule pour une qualité PEEK à cristallisation lente. À titre indicatif seulement ; les valeurs réelles dépendent de la qualité et de la vitesse de refroidissement. Défauts, causes profondes et correctifs La plupart des rejets du PEEK se répartissent en six groupes, et chacun renvoie à un environnement spécifique plutôt qu'au matériau lui-même. Les défauts courants de moulage PEEK sont cartographiés selon leurs causes les plus probables et les mesures correctives à essayer en premier. Défaut Cause probable Première action corrective Plan de cour Faire fondre trop froid, remplir trop lentement, porte trop petite Augmenter la température du baril, profiler un remplissage plus rapide, agrandir la porte Stries ou vides argentés Humidité dans la résine Sécher à 150 °C pendant 3 à 6 h et vérifier le point de rosée du séchoir Points ou marques noires de brûlure Surchauffe, blocage des vis, contre-pression élevée Purge, baisse de la contre-pression et de la vitesse de la vis, inspecte la vis Déformation après stérilisation Moule froid, pas de recuit, refroidissement déséquilibré Augmentez la température du moule, ajoutez un recuit par étapes, équilibrez le refroidissement Lignes de soudure faibles Basse température au niveau de la soudure ou de la contamination Augmenter les températures de fusion et de moulage, déplacer la porte Fissures aux côtes et aux coins Suremballage, angles vifs, outil froid Réduisez la pression de maintien, ajoutez des rayons, augmentez la température du moule Des pièces moulées en PEEK aux systèmes de cathéter finis Dans les dispositifs peu invasifs, le PEEK apparaît généralement là où la chaleur, la friction et la précision se rencontrent : moyeux Luer, composants de poignée et de valve, corps de connecteur, joints surmoulés et éléments de renfort qui doivent survivre à des stérilisations répétées à la vapeur à 134 °C sans perdre leur ajustement. Le moulage gère ces formes discrètes ; l'extrusion couvre la géométrie tubulaire qui traverse le même dispositif. Les deux voies doivent être qualifiées par rapport aux mêmes objectifs de cristallinité et de propreté, c'est pourquoi les programmes médicaux les achètent de plus en plus auprès d'un seul fournisseur. Ningbo LINSTANT Polymer Materials Co., Ltd. a été créée en 2014 et est depuis devenue une entreprise de haute technologie de niveau national avec plus de 500 professionnels. L'entreprise s'engage à transcender le rôle d'un fournisseur de composants traditionnels, en s'efforçant de devenir une partie intégrante des produits de ses clients. De l'adaptation précise pendant la phase de conception collaborative à l'assurance de la fiabilité pendant la fabrication, LINSTANT s'intègre profondément dans la chaîne de valeur fondamentale des produits de ses clients, transformant la technologie des cathéters en un avantage compétitif essentiel pour leurs produits. Grâce à une innovation technologique continue et à un contrôle de qualité rigoureux, nous sommes en mesure de fournir aux entreprises de dispositifs médicaux des solutions de systèmes de cathéters personnalisés plus sûres, plus précises et plus avancées technologiquement. Côté fabrication, LINSTANT exploite un atelier propre conforme aux BPF de près de 20 000 m² sous un système qualité ISO 13485:2016, avec 15 lignes d'extrusion importées, 8 lignes d'extrusion PEEK dédiées, 2 lignes de moulage par injection et environ 40 ensembles de soudage et de formage. Ce mélange permet à un connecteur PEEK moulé et à sa tige extrudée d'être développé l'un par rapport à l'autre au lieu d'être apparié après coup - la raison pour laquelle les tubes PEEK sont devenus un point central dans la conception de dispositifs mini-invasifs, comme indiqué dans notre discussion sur pourquoi les tubes PEEK sont populaires dans les technologies médicales . Lorsqu'un composant nécessite à la fois des caractéristiques moulées et des tolérances d'usinage serrées, ou qu'un prototype est nécessaire avant la découpe de l'outillage, des processus secondaires comblent l'écart. Pour les équipes qui préfèrent confier l'intégralité de la spécification plutôt que de la diviser entre les fournisseurs, Développement OEM/ODM couvre la correspondance de conception, l'outillage, le moulage, l'extrusion et la finition sous un seul système de qualité. Moulage par injection PEEK : questions fréquemment posées T1. À quoi sert le moulage par injection PEEK dans les dispositifs médicaux ? Le PEEK moulé est utilisé pour les moyeux Luer, les corps de connecteurs, les poignées, les pièces de vannes et les composants de renforcement — partout où un dispositif doit conserver ses dimensions lors de cycles d'autoclave à 134 °C et résister à une exposition chimique répétée. Q2. Quelle température de moule le PEEK exige-t-il ? La plupart des qualités non chargées fonctionnant avec une surface de moule comprennent entre 150 °C et 200 °C. En dessous de cette plage, la peau gelée de manière amorphe, la cristallinité chute et la pièce devient sujette au fluage et à la distorsion post-stérilisation. Q3. Le PEEK peut-il être moulé sur une machine de moulage par injection standard ? Souvent oui, à condition que le fût atteigne 400 °C, que la vis et le clapet anti-retour soient résistants à l'usure, que le séchoir puisse maintenir un point de rosée bas et que l'outil puisse être chauffé et isolé. Les rénovations sont courantes ; un outil froid ne l’est pas. Q4. Pourquoi le PEEK a-t-il besoin d'être séché et recruté ? L'humidité absorbée provoque des stries argentées, des vides et des défauts de surface. La résine est donc séchée à 150 °C pendant 3 à 6 h. Le recuit à environ 200 °C avec un refroidissement lent soulageant les contraintes internes avant que la pièce ne soit soumise aux charges de stérilisation ou d'assemblage. Q5. Moulage par injection PEEK ou usinage CNC : quel est le meilleur ? L’usinage convient aux prototypes et aux faibles volumes car il n’y a pas de coût d’outillage. Le moulage l'emporte lorsque la demande annuelle atteint quelques milliers de pièces ou que la géométrie présente des caractéristiques peu pratiques à l'utilisateur, telles que des contre-dépouilles internes et des nervures fines. Q6. Le PEEK moulé par injection est-il biocompatible et stérilisable ? Le PEEK a une longue histoire dans les applications d’implants et d’instruments, mais la qualité est importante. Spécifiez une résine de qualité médicale ou implantaire avec la documentation à l'appui et les tests ISO 10993, et validez par rapport à la stérilisation à la vapeur, à l'oxyde d'éthylène, aux rayons gamma ou par faisceau électronique, selon les besoins. .article-section table{display: table!important;width:100%;border-collapse:collapse;margin-bottom:16px;}.article-section thead{display: table-header-group!important;}.article-section tbody{display: table-row-group!important;}.article-section tr{display: table-row!important;}.article-section th{display: table-cell!important;font-weight:bold;border:1px solid #cccccc;padding:8px;}.article-section td{display: table-cell!important;border:1px solid #cccccc;padding:8px;}.article-section caption{caption-side:bottom;font-size:16px;margin-bottom:12px;font-style:italic;color:#808080;}.article-section ol{margin-bottom:12px;list-style-type:decimal;list-style-position:inside;padding-left:0;}.article-section ul{margin-bottom:12px;list-style-type:disc;list-style-position:inside;}.article-section li{list-style:inherit;font-size:16px;margin-bottom:6px;}.article-section h2{font-size:22px;font-weight:bold;text-align:left;margin-bottom:12px!important;}.article-section h3{font-size:16px;font-weight:bold;text-align:left;margin-bottom:12px;}.article-section p{font-size:16px!important;margin-bottom:12px;}.article-section .chart{width:440px;margin:0 auto 20px;padding:14px 14px 10px;border:1px solid #dde3e8;border-radius:6px;background:#fbfcfd;box-sizing:border-box;}.article-section .chart svg{display:block;width:100%;height:auto;}.article-section .chart figcaption{font-size:13px;line-height:1.5;color:#5a6672;text-align:center;margin-top:10px;}.article-section .bars{display:flex;flex-direction:column;gap:9px;}.article-section .bar-item{display:flex;align-items:center;font-size:13px;color:#33414d;}.article-section .bar-name{flex:0 0 80px;}.article-section .bar-track{flex:1;height:14px;background:#eceff3;border-radius:3px;overflow:hidden;margin-right:8px;}.article-section .bar-fill{display:block;height:100%;}.article-section .bar-f1{width:23%;background:#a8bcc7;}.article-section .bar-f2{width:35%;background:#8aa9b8;}.article-section .bar-f3{width:50%;background:#5f8ba1;}.article-section .bar-f4{width:88%;background:#c0562f;}.article-section .bar-num{flex:0 0 56px;text-align:right;font-size:12px;}.article-section .cols{display:flex;align-items:flex-end;justify-content:space-around;height:150px;}.article-section .col{display:flex;flex-direction:column;justify-content:flex-end;align-items:center;width:70px;}.article-section .col-val{font-size:12px;color:#33414d;margin-bottom:4px;}.article-section .col-bar{display:block;width:44px;border-radius:3px 3px 0 0;}.article-section .col-h1{height:48px;background:#a9c9c1;}.article-section .col-h2{height:78px;background:#78ab9f;}.article-section .col-h3{height:104px;background:#4b8a7c;}.article-section .col-h4{height:118px;background:#2c6257;}.article-section .col-axis{display:flex;justify-content:space-around;border-top:1px solid #ccd5db;margin-top:6px;padding-top:4px;}.article-section .col-axis span{width:70px;text-align:center;font-size:12px;color:#5a6672;}.article-section .faq-grid{display:grid;grid-template-columns:1fr 1fr;gap:12px;}.article-section .faq-item{background:#f2f7fa;border-left:4px solid #2f6f8f;border-radius:4px;padding:12px;}.article-section .faq-item h3{color:#1d4e6b;}.article-section .faq-item p{color:#3a4750;margin-bottom:0;}.article-section .faq-item:nth-child(even){background:#f8f3f1;border-left-color:#c0562f;}.article-section .faq-item:nth-child(even) h3{color:#8f3f21;}@media (max-width:640px){.article-section .chart{width:100%;}.article-section .faq-grid{grid-template-columns:1fr;}} .article-section a:not(.pc-inner),article a:not(.pc-inner){color:#2D6ED7}.pc-cta{color:#2D6ED7!important}
  • 10
    Oct-2026

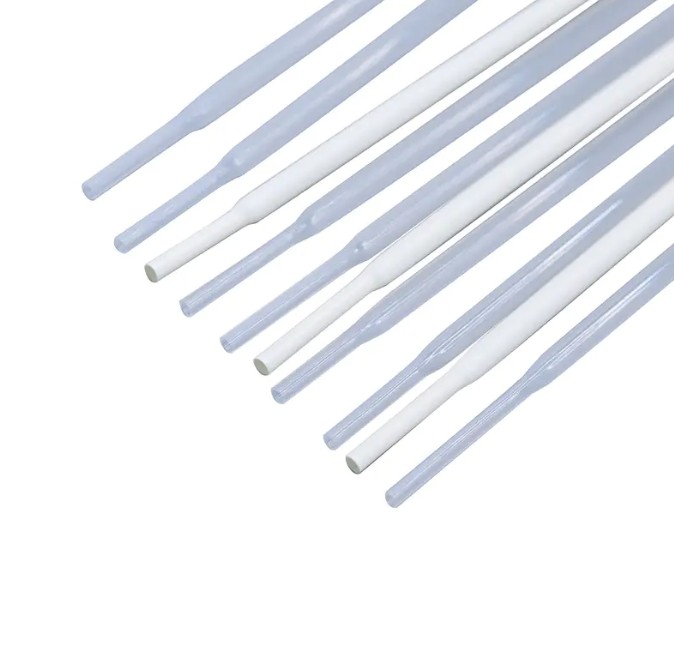

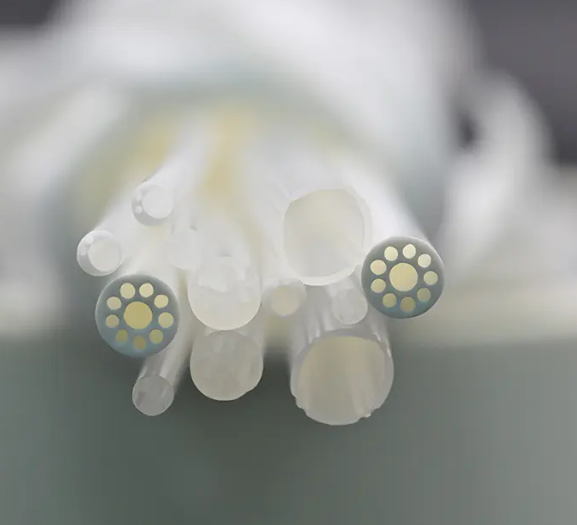

    Extrusion de cathéter expliquée : tolérances, matériaux et contrôle du processus
    Une variation de 0,03 mm de l'épaisseur de paroi semble inoffensive sur un dessin. Sur le banc, cela se transforme en un pli au niveau de la crosse aortique, en un ballon qui ne convient pas ou en une valve hémostatique qui goutte. D'après notre expérience, la plupart des plaintes concernant les performances des cathéters remontent à la ligne d'extrusion plutôt qu'à la conception du cathéter. La réponse courte : L'extrusion du cathéter définit la bande de tolérance que vous pouvez maintenir, la force de liaison disponible en aval et la répétabilité du dispositif finie à grande échelle. Obtenez la bonne fenêtre d'extrusion et chaque étape ultérieure devient plus facile. Si vous vous trompez, aucun travail de basculement, de collage ou d'assemblage ne sauvera l'appareil. Ce guide explique ce que le contrôle d'extrusion réellement, les variables de processus importantes, les polymères qui se comportent différemment sur la même vis, les défauts qui apparaissent en premier et les contrôles de qualité qui empêchent un processus validé de dériver. Ce que l'extrusion du cathéter contrôle avant toute autre chose L'extrusion est l'étape qui fixe la géométrie supposée par tous les autres processus. Si un arbre sort de la ligne avec une variation de paroi de 12 %, les étapes de tressage, de refusion et de formation de pointe héritent de cette variation et l'amplifié. C'est pourquoi les équipes expérimentées verrouillent la fenêtre d'extrusion avant de finaliser la conception du cathéter, et non après. Cinq résultats sont les plus importants sur une tige interventionnelle typique : le diamètre extérieur, l'épaisseur et la concentricité de la paroi, l'ovalité, la finition de la surface de la lumière interne et la stabilité dimensionnelle sur l'ensemble de la bobine. Tableau 1. Cibles commerciales typiques pour les tubes de cathéter interventionnel ; les limites définitives doivent provenir des spécifications de l'appareil et être validées sur votre propre ligne. Paramètre Câble typique Pourquoi c'est important en aval Diamètre extérieur /-0,02 à /-0,05 mm sur tube 1-3 mm Taille française, ajustement gaine, échange de cathéter Épaisseur de paroi / concentricité À moins de 10 % du mur nominal Résistance au pliage, pression d'éclatement, consistance de refusion Ovalité Faible pourcentage à un chiffre Étanchéité des vannes, formation de pointe, connexions sans fuite Rugosité de la surface intérieure Ra submicronique sur la lumière Traçabilité, volume de rinçage, adhérence du revêtement Stabilité de bobine à bobine Même bande sur toute la longueur Rendement d’assemblage et alimentation automatisée C’est dans les puits à paroi mince que ces chiffres deviennent difficiles. la paroi descend jusqu'à 0,05 mm, la matière fondue a moins de place pour se détendre et la fenêtre d'abaissement se rétrécit lorsque fortement. Tubes médicaux à paroi ultra fine pour le transport de fluides de précision Les tubes médicaux extrudés ultra-fins prennent en charge des diamètres intérieurs précis et des options de matériaux tels que le TPU, le Pébax et le COUP D'OEIL pour des utilisations peu invasives et à canal fluidique. Voir le produit → La ligne d'extrusion, étape par étape La plupart des tubes de cathéter sont produits sur des lignes à vis uniques ou doubles avec une filière à tête cruciforme et un dimensionnement sous vide. La séquence ci-dessous est standard, mais chaque étape comporte un point de contrôle qui décide de la tolérance finale. Séchage et manutention du matériel. Les résines hygroscopiques telles que les copolymères blocs à base de polyamide et le TPU absorbant l'humidité. Les granulés non séchés produisent des bulles, du gel et des stries de surface qui n'apparaissent que quelques heures après le début d'un cycle de production. Nourrir et fondre. La géométrie des vis et le taux de compression déterminent la douceur avec laquelle le polymère fond. Les résines sensibles au cisaillement nécessitent une zone de compression progressive pour éviter la dégradation. Stabilité du dosage et de la pression. La variation de la pression de fusion se traduit presque directement par une variation du diamètre. Une pompe à engrenages ou une zone de dosage bien réglée aplatit cette courbe. Matrice et retrait de la tête transversale. La matrice définit la forme ; le rapport d'abaissement entre la sortie de la filière et la taille finale du tube définit la paroi. De petits changements modifient ici rapidement l’épaisseur de la paroi. Refroidissement et dimensionnement. Les cuves de calibrage sous vide et le contrôle de la température de l’eau déterminent la rondeur et la qualité de la surface. Un refroidissement trop rapide gèle les contraintes dans le mur. Décollage, jaugeage et bobinage. Une tension constante prévient les vergetures et l'ovalité ; la jauge en ligne détecte la dérive avant qu'une bobine pleine ne soit gaspillée. pellets dimensionnement sous vide Commentaires du CPS contrôle de la tension Extrudeuse Bain rafraîchissant Jauge laser OD Extracteur de décollage Vue isométrique d'une ligne de tubes : le polymère entre dans l'extrudeuse, la masse fondue est façonnée dans une filière à tête cruciforme, dimensionnée sous vide, réglée par une jauge laser et retirée sous tension constante. Chaque bloc est un point de contrôle, pas seulement une machine. Le choix des matériaux réécrit la fenêtre de température La même vis et la même matrice se comportent complètement différemment avec une nouvelle résine. Les copolymères blocs polyamide tels que le Pébax et le TPU sont traités dans une gamme de barils modérés, tandis que le COUP D'OEIL et les polymères fluorés exigent des lignes dédiées, un outillage résistant à la corrosion et des cycles de purge plus longs. Passer du COUP D'OEIL à un élastomère à basse température est rarement économique, c'est pourquoi les spécialistes conservent une capacité d'extrusion distincte pour les polymères à haute température. 0 100 200 300 400 210 200 230 350 380 Pebax TPU PVDF FEP COUP D'OEIL Points de consigne représentatifs du baril, degrés C Au-delà de la température, le profil des propriétés de chaque polymère détermine quelle architecture d'arbre est logique. Un matériau rigide et résistant à la chaleur n’est pas automatiquement le meilleur choix pour un arbre traçable. Rigidité Résistance à la chaleur Lubrification Poussabilité Flexibilité COUP D'OEIL Pébax/TPU Le PEEK et le polyimide obtiennent des résultats élevés en termes de rigidité et de résistance à la chaleur ; Pebax et TPU ont obtenu des scores élevés en termes de flexibilité. La plupart des tiges modernes mélangent les deux mondes grâce à une coextrusion multicouche, où une couche externe souple porte le revêtement hydrophile et une couche interne rigide porte la lumière. Pour un examen plus approfondi de la manière dont cette technologie est appliquée dans la pratique, consultez cet aperçu de coextrusion de cathéter multicouche . Tubes médicaux multicouches pour cathéters et administration de médicaments Les tubes extrudés multicouches combinent la biocompatibilité interne avec la résistance ou la protection externe, supportant les cathéters, les systèmes de perfusion, de drainage et d'administration de médicaments avec des tolérances serrées. Voir le produit → D’où viennent réellement les défauts d’extrusion Les défauts apparaissent rarement de manière aléatoire. Lors du dépannage en production, les cinq mêmes causes profondes sont à l'origine de la plupart des bobines rejetées. Humidité et séchage du matériau 34% Profil de température et conception des vis 26% Pression de matrice et abaissement 18% Refroidissement, vide et décollage 14% Manutention, bobinage et opérations secondaires 8% Distribution illustrative basée sur des modèles de dépannage typiques dans la production de tubes médicaux, et non sur une statistique industrielle mesurée. Dérive de diamètre indique généralement une instabilité de la pression de fonte ou une inadéquation de la vitesse de décollage. Gels et points noirs indiquer une purge incomplète, une résine dégradée dans les zones mortes ou de l'humidité. Excentricité du mur souvent du centrage de la matrice ou d'un vide déséquilibré vient dans le manchon de calibrage. Fracture et rugosité à l'état fondu apparaître lorsque le débit de sortie dépasse ce que la géométrie de la matrice peut gérer à cette température. Ovalité sur la bobine est un problème de tension et d'enroulement plutôt qu'un problème d'extrusion. Tolérances, jaugeage en ligne et contrôle qualité Un processus validé n’est pas un processus stable pour toujours. Les réglages du vide fluctuent, les matrices s'usent et un nouveau lot de résine peut modifier la viscosité de la matière fondue. La mesure continue est la seule défense pratique. 8 4 0 -4 -8 Contrôle en boucle fermée Ligne à la dérive 0h 2h 4h 6h 8h Écart de diamètre extérieur en microns sur un cycle de production Les mesures de contrôle pratiques sur une ligne d'extrusion de cathéters comprennent : Jaugeage laser ou ultrasonique à intervalles fixes, enregistrés par rapport à la position de la bobine. Contrôle statistique du processus sur le diamètre extérieur, la paroi et l'ovalité, avec des règles de réaction plutôt qu'une inspection après coup. Qualification d'installation, de fonctionnement et de performances sur chaque nouvelle combinaison matrice et résine. Traçabilité complète du lot, du lot de pellets à la bobine finie, selon un système qualité tel que la norme ISO 13485. Contrôle des modifications documentées pour tout ajustement touchant la fenêtre validée. Du tube extrudé au cathéter fini L'extrusion est généralement la première de plusieurs opérations. Les processus secondaires tels que le basculement, l'évasement, la perforation, le collage par refusion, le tressage et le laminage thermorétractable transforment une bobine de tube en un arbre fonctionnel. Ces étapes dépendent fortement de ce qui s'est passé en amont : une lumière légèrement décalée ne se fermera pas de manière fiable contre une valve hémostatique, et une paroi soumise à une contrainte gelée se déformera de la refusion. Les configurations de lumières complexes imposent les exigences les plus élevées à l’étape d’extrusion. Les profils multilumen avec deux, trois canaux ou plus obligatoirement un flux équilibré à travers la filière afin que chaque lumière conserve sa forme et sa section transversale sur toute la longueur. Tubulures médicales multilumières pour les conceptions de cathéters complexes Les tubes extrudés avec plusieurs canaux personnalisables permettent un accès simultané aux fils guides, aux médicaments et aux gaz dans les applications de cathéters coronariens, de dialyse, d'endoscopie et neurovasculaires. Voir le produit → Choisir un partenaire d'extrusion Pour les fabricants d’appareils, le fournisseur d’extrusion fait effectivement partie de l’équipe de conception. La différence entre un fournisseur de composants et un partenaire de développement apparaît dans la rapidité avec laquelle ils sont impliqués et dans la durée de la fenêtre de processus qu'ils peuvent documenter pour vous. Ningbo LINSTANT Polymer Materials Co., Ltd. a été créée en 2014 et est depuis devenue une entreprise de haute technologie de niveau national avec plus de 500 professionnels. L'entreprise s'engage à transcender le rôle d'un fournisseur de composants traditionnels, en s'efforçant de devenir une partie intégrante des produits de ses clients. De l'adaptation précise pendant la phase de conception collaborative à l'assurance de la fiabilité pendant la fabrication, LINSTANT s'intègre profondément dans la chaîne de valeur fondamentale des produits de ses clients, transformant la technologie des cathéters en un avantage concurrentiel essentiel pour leurs produits. Grâce à une innovation technologique continue et à un contrôle de qualité rigoureux, nous sommes en mesure de fournir aux entreprises de dispositifs médicaux des solutions de systèmes de cathéters personnalisés plus sûres, plus précises et plus avancées technologiquement. La base de production couvre près de 20 000 mètres carrés d'espace de salle blanche conforme aux BPF, avec 15 lignes d'extrusion importées prenant en charge la coextrusion simple, double et triple couche, huit lignes PEEK dédiées, deux lignes de moulage par injection et environ 100 unités de tressage, de bobinage et de revêtement. La couverture des matériaux couvre le PEEK, le polyimide, le PTFE, l'ePTFE, le FEP, le PFA, l'ETFE, le TPU, le Pebax, le PET et le PVDF, et la gamme de produits s'étend des tubes de base aux tiges renforcées et aux tubes à ballonnet, en passant par les micro-cathéters et les cathéters de guidage. La gestion de la qualité est certifiée ISO 13485:2016. Pour les équipes qui ont besoin d'une assistance à la conception plutôt que de tubes disponibles dans le commerce, le Service OEM et ODM couvre le développement conjoint, l’outillage, la validation des processus et la production en série. Foire aux questions T1. Qu’est-ce que l’extrusion de cathéter ? C'est le processus de fusion qui façonne les pastilles de polymère en tube de cathéter continue avec un diamètre intérieur, un diamètre extérieur et une paroi définie. Il définit la géométrie sur laquelle s'appuient toutes les étapes d'assemblage ultérieures. Q2. Quelle tolérance l’extrusion du cathéter peut-elle respecter ? Les conduites bien contrôlées maintiennent généralement un diamètre extérieur compris entre /-0,02 et /-0,05 mm et une paroi comprend entre environ 10 % de la valeur nominale, en fonction de la résine, de l'épaisseur de la paroi et de la taille du tube. Q3. Quels polymères sont utilisés pour l’extrusion des tubes de cathéter ? Pebax, TPU, PVDF, PET, polyimide, PEEK, PTFE, FEP, PFA et ETFE sont courants. Le choix du matériau détermine la température de la fenêtre, la rigidité de l'arbre et la stratégie de revêtement. Q4. Quelle est la différence entre l’extrusion monolumière et multilumen ? La tubulure à lumière unique possède un canal. Le tube multilumen regroupe deux canaux ou plus dans un seul profil, ce qui nécessite un flux de filière équilibré afin que chaque lumière conserve sa section transversale sur toute la longueur. Q5. Comment éviter de pincer les tubes de cathéter extrudés ? Des parois concentriques, une épaisseur de paroi constante, le bon duromètre ou une couche de renfort tressée et un processus de refusion augmenté tous la résistance à la torsion. Q6. Les tubes extrudés peuvent-ils être fournis dans le cadre d’un ensemble de cathéter OEM complet ? Oui. Les fournisseurs d'extrusion disposant d'une capacité de traitement secondaire peuvent fournir des tiges à embouts, liées, tressées ou revêtues, ou prendre en charge le développement complet de cathéters personnalisés, de la phase de conception à la production en série. .article-section{margin-bottom:28px;}.article-section h2{font-size:22px;font-weight:bold;text-align:left;margin-bottom:12px!important;}.article-section h3{font-size:16px;font-weight:bold;text-align:left;margin-bottom:12px;}.article-section p{font-size:16px!important;margin-bottom:12px;}.article-section ul{margin-bottom:12px;list-style-type:disc;list-style-position:inside;}.article-section ol{margin-bottom:12px;list-style-type:decimal;list-style-position:inside;padding-left:0;}.article-section li{list-style:inherit;font-size:16px;margin-bottom:6px;}.article-section table{display: table!important;}.article-section table{border-collapse:collapse;width:100%;margin-bottom:12px;}.article-section thead{display: table-header-group!important;}.article-section tbody{display: table-row-group!important;}.article-section tr{display: table-row!important;}.article-section th{display: table-cell!important;font-weight:bold;border:1px solid #cccccc;padding:8px;}.article-section td{display: table-cell!important;border:1px solid #cccccc;padding:8px;}.article-section caption{caption-side:bottom;font-size:16px;margin-bottom:12px;font-style:italic;color:#808080;}.article-section .chart{width:440px;margin:0 auto 12px auto;}.article-section .chart svg{display:block;width:100%;height:auto;}.article-section .company-block{background:#f5f9fd;border:1px solid #dbe4ee;border-left:4px solid #2b6cb0;border-radius:6px;padding:16px;margin-bottom:12px;}.article-section .faq-grid{display:grid;grid-template-columns:1fr 1fr;gap:12px;}.article-section .faq-item{background:#f2f7fd;border-left:4px solid #2b6cb0;border-radius:6px;padding:12px;}.article-section .faq-q{font-weight:bold;color:#1a365d;margin-bottom:6px;}.article-section .faq-a{color:#3b4a59;margin-bottom:0;}@media (max-width:640px){.article-section .chart{width:100%;}.article-section .faq-grid{grid-template-columns:1fr;}} .product-card{display:block;margin:20px 0;border:1px solid #e5e7eb;border-radius:10px;overflow:hidden;font-style:normal;background:#fff;box-shadow:0 0 5px rgba(31,41,55,.08)}.pc-inner{display:flex;text-decoration:none;color:inherit;align-items:center;min-height:148px}.product-card .pc-img{width:auto!important;min-width:0!important;max-width:min(36%,240px)!important;height:auto!important;min-height:0!important;max-height:148px!important;aspect-ratio:auto!important;object-fit:contain!important;flex:0 0 auto;display:block;align-self:center}.pc-body{padding:12px 16px;flex:1;min-width:0;display:flex;flex-direction:column;align-self:stretch;justify-content:center}.pc-title{display:block;font-size:15px;font-weight:600;color:#111;margin:0 0 6px;line-height:1.4}.pc-desc{display:-webkit-box;font-size:13px;color:#6b7280;margin:0 0 8px;line-height:1.5;overflow:hidden;-webkit-line-clamp:2;line-clamp:2;-webkit-box-orient:vertical}.pc-cta{display:block;font-size:13px;font-weight:600;color:#2D6ED7;margin-top:auto}.pc-inner:hover .pc-title{text-decoration:underline} .article-section a:not(.pc-inner),article a:not(.pc-inner){color:#2D6ED7}.pc-cta{color:#2D6ED7!important}
  • 07
    Oct-2026

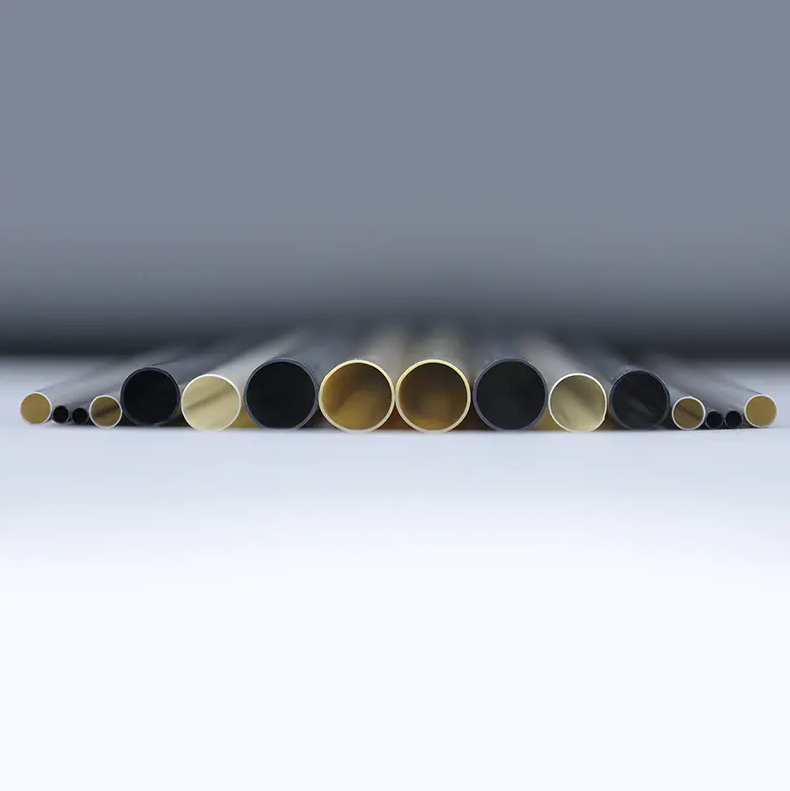

    Explication des hypotubes : matériaux, tailles et alternatives polymères pour les cathéters
    Un microcathéter de 2,7 Fr peut réussir un test de suivi en ligne droite et se plier quand même la première fois qu'il rencontre une artère iliaque tortueuse. Lorsque cela se produit, le maillon faible est rarement l’extrémité distale molle. C'est l'hypotube formant la tige proximale, le composant qui décide de la quantité de poussée et de couple qui atteint réellement la pointe et de la quantité perdue en raison de l'ovalisation, du flambage ou de la rupture de liaison. Les hypotubes font également partie des parties les plus mal spécifiées d’une nomenclature de cathéter. Les numéros de calibre sont mélangés avec des légendes millimétriques, l'épaisseur de paroi est indiquée sans tolérance et un motif de coupe est choisi à partir d'une photographie au lieu d'un objectif de rigidité. Les sections ci-dessous expliquent ce qu'est un hypotube, comment se comparent les options en acier inoxydable, COUP D'OEIL et polyimide, quelles dimensions comportent le risque réel d'approvisionnement et ce qu'il faut vérifier avant de valider un bon de commande. Qu’est-ce qu’un hypotube ? Un hypotube est un tube de précision à paroi mince avec un petit diamètre extérieur par rapport à sa longueur, utilisé comme tige poussant et transmettant le couple d'un cathéter, d'un fil guide, d'une aiguille ou d'un système d'administration. Le mot vient du tube hypodermique, l'acier inoxydable étiré derrière la fabrication des aiguilles, et il couvre désormais tout tube de qualité tige effectuant le même travail mécanique, y compris les versions en polymère et en composite renforcé. Deux orthographes apparaissent sur les dessins et les bons de commande. L'hypotube désigne généralement le produit de l'usine : des longueurs droites ou des bobines de tube étiré dans un calibre nominal. Hypotube désigne généralement le composant fini après découpe, profilage laser, ébavurage et passivation. Lorsqu'un fournisseur propose l'un et livre l'autre, vous recevez soit un tube brut que personne ne peut coller, soit un arbre fini évalué sans ses opérations secondaires. Dimensions nominales des hypotubes à paroi mince. L'épaisseur et la tolérance des parois varient selon le fournisseur et selon la désignation de paroi ordinaire, de paroi mince ou de paroi extra-mince. Jauge DO nominale ID nominal Rôle typique de l'arbre 34G 0,16 mm (0,0063 po) 0,08 mm (0,0031 po) Lumières distales fines, passages de microfils 32G 0,23 mm (0,0090 po) 0,10 mm (0,0041 po) Diaphragmes distaux neurovasculaires 30G 0,30 mm (0,0120 po) 0,15 mm (0,0060 po) Membres internes du microcathéter 27G 0,41 mm (0,0163 po) 0,21 mm (0,0083 po) Arbres de refoulement de petit calibre 25G 0,51 mm (0,0203 po) 0,26 mm (0,0103 po) Tiges proximales des microcathéters 23G 0,64 mm (0,0253 po) 0,34 mm (0,0133 po) Tiges de cathéter de diagnostic 20G 0,90 mm (0,0354 po) 0,58 mm (0,0230 po) Éléments internes du cathéter guide 18G 1,27 mm (0,0500 po) 0,84 mm (0,0330 po) Trocart et puits d'accès Matériaux des hypotubes : ce que chaque option vous achète réellement La sélection des matériaux est avant tout une décision en matière de rigidité et ensuite une décision en matière de biocompatibilité. Chaque matériau d'hypotube courant est déjà un matériau de qualité médicale avec un long historique de dispositifs. Le véritable différenciateur est donc le comportement mécanique et le nombre d'étapes de processus dont l'arbre aura besoin par la suite. Acier inoxydable 304 et 304V L'acier inoxydable reste la valeur par défaut. Un module d'élasticité proche de 193 GPa donne la poussée la plus élevée par unité d'épaisseur de paroi, il est visible sous fluoroscopie sans additifs et la base d'approvisionnement en découpe laser est mature. Le coût apparaît en aval : passivation, ébavurage soigné pour contrôler les particules et joints adhésifs tolérant très peu de contamination de surface. COUP D'OEIL Le COUP D'OEIL se situe au milieu avec un module de flexion proche de 3,8 GPa selon les fiches techniques publiées, environ cinquante fois plus souple que l'acier inoxydable. Il s'agit d'une caractéristique lorsque la tige doit se plier à plusieurs reprises sans se plier, conserver une courbe formée et rester compatible avec l'IRM. Le PEEK est radiotransparent à moins qu'il ne soit mélangé avec du sulfate de baryum ou du tungstène, adhère bien aux gaines en Pebax et en nylon et peut être évasé, incliné ou usiné après extrusion. Pour les tiges où une transition proximale douce ou une compatibilité magnétique est importante, cela supprime entièrement une étape de liaison métal-polymère. Cet aperçu de à quoi servent les tubes PEEK dans les tiges de cathéter couvre des détails de conception supplémentaires. Tube PEEK Le matériau PEEK a une tolérance élevée aux températures et peut fonctionner de manière stable dans un environnement allant jusqu'à 250 Celsius, tout en conservant de bonnes propriétés mécaniques, y compris des s... Voir le produit → Polyimide Le polyimide est le plus rigide des matériaux polymères courants, ce qui en fait la couche de renforcement habituelle dans les microcathéters. Il peut être produit à des épaisseurs de paroi qui s'effondreraient dans la plupart des autres polymères, résiste à la stérilisation à la vapeur et à l'oxyde d'éthylène et conserve des dimensions à des températures qui déformeraient le Pebax. Ses limites sont la fragilité dans les virages serrés et le coût. Tubes médicaux en polyimide Tubes médicaux en polyimide exhibits good strength and wear resistance, maintaining its performance even at small dimensions. For medical surgical applications that deman... Voir le produit → Module de flexion des polymères d'arbre courants (GPa) COUP D'OEIL Polyimide PTFE Pébax 72D 3.8 3.0 0.55 0.51 0 1 2 3 4 Valeurs indicatives du module de flexion tirées des fiches techniques publiées sur les polymères. L'acier inoxydable 304 mesure environ 193 GPa et n'est pas sur l'échelle afin que les différences de polymère restent lisibles. Du tube à la tige : comment un hypotube devient un cathéter Peu de cathéters finis sont constitués d’un seul hypotube du moyeu à la pointe. L'architecture courante est une tige à trois zones : une section proximale rigide qui transporte la poussée, une section centrale renforcée qui transfère le couple et une section distale souple qui suit le fil guide sans blesser la paroi du vaisseau. Hypotube proximal (PEEK ou 304 SS) Arbre intermédiaire renforcé par tresse ou bobine Embout souple distal Vue isométrique schématique d’une tige de cathéter à trois zones. Pas à l'échelle. Les hypotubes métalliques sont profilés par découpe laser plutôt que par changement de matière. Les coupes en spirale, les coupes interrompues et les motifs de fenêtres transforment un tube rigide en un segment flexible, et le pas de la coupe définit le gradient de rigidité. Les arbres en polymère atteignent le même résultat avec différents outils : une couche de tresse ou de bobine, une gaine à duromètre variable ou une coextrusion multicouche. La construction tressée offre l'éclatement et le couple les plus élevés pour une épaisseur de paroi donnée, c'est pourquoi les appareils résistant à la pression l'utilisent. Tube tressé haute pression Les tubes tressés haute pression, ou tubes de surveillance haute pression, sont utilisés pour injecter des produits de contraste et d'autres solutions médicales pendant les procédures PTCA, PCI ou angioplas... Voir le produit → Dimensions et tolérances qui comportent des risques d'approvisionnement La plupart des fuites de qualité des hypotubes sont dues à des problèmes dimensionnels d'empilement plutôt qu'à des problèmes matériels. Quatre nombres déterminent si un arbre s'assemble et fonctionne : le diamètre extérieur, le diamètre intérieur, l'uniformité de la paroi et la position de la fonction de coupe. Valeurs typiques indiquées dans les spécifications de la tige du cathéter. Les limites acceptables dépendent de la classe de l'appareil, de l'épaisseur de la paroi et de la méthode d'assemblage. Il convient donc de les convenir par écrit avant de couper l'outillage. Paramètre Communément spécifié Pourquoi c'est important Tolérance DO ±0,013 mm (±0,0005 pouces) S'insère à l'intérieur du cathéter de guidage ou de la gaine extérieure ; écart entre les lignes de liaison Tolérance d'identification ±0,013 mm Passage de fil ou d’appareil ; taux de rinçage et d'injection Uniformité des murs 90 % du mur nominal ou mieux Performances de pliage et d'éclatement en flexion Rectitude (cambrure) Généralement 0,05 mm par 100 mm Orientation de la pointe, suivi, alignement de la bande de marquage Position de la fonction de coupe ±0,1 mm Point de transition de rigidité et concentration des contraintes État des bords Sans bavure, ébavuré, passivé Génération de particules et abrasion du fil guide Finition superficielle Ra 0,4 µm ou mieux une fois électropoli Friction, adhésion, thrombogénicité Trois risques apparaissent de manière récurrente. Premièrement, les légendes de jauge et métriques sont mélangées : une exigence de 25G et une exigence de 0,51 mm sont proches mais pas identiques, et la différence apparaît au niveau du joint de liaison. Deuxièmement, la tolérance est indiquée sans méthode d'inspection, et ±0,013 mm signifie des choses différentes de celles d'un micromètre laser, d'un comparateur optique et d'un tampon jauge. Troisièmement, la cambrure et l'uniformité des parois ne sont pas prises en compte dans le dessin, même si elles expliquent une part disproportionnée des plaintes liées au vrillage et à l'orientation des pointes. Hypotubes en métal ou en polymère : choix par fonction Si l’exigence est une poussée maximale dans le plus petit diamètre possible, l’acier inoxydable l’emporte toujours. Si la tige doit se plier à plusieurs reprises sans se plier, rester utilisable dans une suite d'IRM, éviter une liaison métal-polymère ou passer à un embout souple sans joint, un hypotube en polymère ou en composite renforcé est généralement la meilleure réponse. La comparaison ci-dessous évalue chaque matériau de 1 à 5 sur les cinq critères qui déterminent la plupart des évaluations de conception d'arbres. COUP D'OEIL Polyimide Acier inoxydable 304 Rigidité Flexibilité Résistance à la torsion Compatibilité IRM Facilité de collage Poussée et couple : L'acier inoxydable 304 donne le meilleur par unité de mur ; Le PEEK et le polyimide nécessitent une paroi plus épaisse ou une couche tressée adaptée. Résistance à la torsion: les polymères gagnent dans les rayons de courbure serrés ; le métal dépend du motif de coupe et du pas. Radio-opacité : l'acier inoxydable est visible par défaut ; les tiges en polymère nécessitent un composé radio-opaque ou des bandes de marquage. Collage : les arbres en polymère se lient thermiquement ou par solvant aux gaines, tandis que le métal nécessite un adhésif ou un soudage ainsi qu'une préparation de surface. Compatibilité d'imagerie : COUP D'OEIL and polyimide work in MRI; stainless steel does not. Structure des coûts : le métal a un coût de matériau inférieur et davantage d'opérations secondaires ; le polymère a un coût de matériau plus élevé et moins d’étapes de processus. Que vérifier avant de passer une commande d'hypotubes Trois chèques attrapent la plupart des surprises coûteuses. Demandez la méthode d’inspection, pas seulement la tolérance. La même légende de ± 0,013 mm se comporte différemment sur un micromètre laser, un comparateur optique et un tampon tampon, alors nommez la méthode sur le dessin. Confirmez si le devis couvre les hypotubes finis ou les hypotubes de longueur usinée. Le profilage laser, l'ébavurage, la passivation et l'inspection sont des éléments distincts et souvent des capacités distinctes. Demandez des données au niveau du lot sur l’uniformité et la cambrure des murs, pas seulement un certificat de conformité. Ces deux variables représentent une part importante des plaintes concernant les torsions et l'orientation des pointes signalées sur le terrain. Pour les programmes qui nécessitent un développement d'arbre plutôt qu'un tube de catalogue, un Programme d'arbre de cathéter OEM/ODM peut couvrir l'ensemble de la chaîne, de l'extrusion et du tressage au profilage laser, au collage et à l'inspection sous un seul système qualité. Cela supprime les arguments qui apparaissent lorsque l'hypotube et la gaine proviennent de fournisseurs différents avec des conventions de mesure différentes. À propos de Ningbo LINSTANT Polymer Materials Co., Ltd. Ningbo LINSTANT Polymer Materials Co., Ltd. a été créée en 2014 et est depuis devenue une entreprise de haute technologie de niveau national avec plus de 500 professionnels. L'entreprise s'engage à transcender le rôle d'un fournisseur de composants traditionnel, en s'efforçant de devenir une partie intégrante des produits de ses clients. De l'adaptation précise pendant la phase de conception collaborative à l'assurance de la fiabilité pendant la fabrication, LINSTANT s'intègre profondément dans la chaîne de valeur fondamentale des produits de ses clients, transformant la technologie des cathéters en un avantage concurrentiel essentiel pour leurs produits. Grâce à une innovation technologique continue et à un contrôle de qualité rigoureux, nous sommes en mesure de fournir aux entreprises de dispositifs médicaux des solutions de systèmes de cathéters personnalisés plus sûres, plus précises et plus avancées technologiquement. L'entreprise travaille dans une salle blanche conforme aux BPF de près de 20 000 mètres carrés et détient la certification ISO 13485:2016 pour la gestion de la qualité des dispositifs médicaux. Les ressources de production comprennent des lignes d'extrusion importées avec une capacité de coextrusion simple, double et triple couche, des lignes d'extrusion PEEK dédiées, des lignes de moulage par injection et une large base installée d'équipements de tressage, d'enroulement, de revêtement, de soudage et de formage. La gamme de produits comprend des tubes médicaux extrudés, des tubes renforcés, des tubes à ballonnet, des tubes thermorétractables, des tubes en fluoropolymère, des composants PEEK et polyimide, des micro-cathéters, des cathéters de guidage et des cathéters d'angiographie, soutenus par des processus secondaires et des services de traitement de surface. Foire aux questions sur les hypotubes T1. A quoi sert un hypotube ? Un hypotube forme la tige pouvant être poussée à l'intérieur des microcathéters, des cathéters guides, des fils guides, des ensembles d'aiguilles et des systèmes de pose d'endoprothèse. Il transmet la poussée et le couple du moyeu à la pointe distale tout en gardant la tige suffisamment fine pour traverser des vaisseaux étroits. Q2. Quelle est la différence entre un hypotube et un hypotube ? L'hypotube est le tube brut d'une longueur d'usine dans une jauge nominale. Un hypotube est le composant fini après découpe, profilage laser, ébavurage et passivation. Vérifiez toujours lequel couvre un devis, car le prix et le délai ne sont pas les mêmes. Q3. Un tube en polymère peut-il remplacer un hypotube en acier inoxydable ? Dans de nombreux puits, oui. Les hypotubes en PEEK et en polyimide suppriment la liaison métal-polymère, ajoutent une compatibilité IRM et améliorent la résistance à la torsion. Ils abandonnent la rigidité axiale, de sorte que les dispositifs plus longs ou à pression plus élevée ajoutent généralement une couche de renforcement tressée ou en bobine. Q4. Quelle est la plus petite taille de tube hypo disponible ? Les jauges hypodermiques standard vont jusqu'à 34G, soit un diamètre extérieur d'environ 0,16 mm et un diamètre intérieur de 0,08 mm. Des alésages plus serrés existent en tant qu'éléments de développement personnalisés, mais à cette échelle, l'uniformité et la manipulation des murs deviennent des facteurs limitants plutôt que le processus de dessin. Q5. Quelles tolérances sont les plus importantes sur un tube hypo personnalisé ? Tolérance OD et ID, uniformité des murs et cambrure. L'uniformité et la rectitude des murs expliquent la plupart des plaintes de torsion et d'orientation des pointes, mais ce sont les deux valeurs les moins souvent inscrites sur un dessin ou confirmées lors de l'inspection à l'arrivée. Q6. Fabriquez-vous des hypotubes et des tiges de cathéter sur mesure ? Oui. LINSTANT extrude et transforme des tubes polymères en PEEK, polyimide, PTFE, FEP, PFA, Pebax et TPU, et fabrique des tiges renforcées, des tubes tressés et des composants de cathéter multicouches sous un système de qualité ISO 13485:2016 en tant que partenaire OEM/ODM. La sélection d'hypotubes récompense les décisions précoces. Fixez l'objectif de rigidité, la limite d'uniformité des parois et la méthode d'inspection avant que l'outillage ne soit coupé, et le reste de l'arbre découle de chiffres plutôt que d'habitude. Que la conception finale soit en acier inoxydable profilé au laser, en PEEK ou en polyimide, ou en composite tressé, ces trois mêmes décisions déterminent son comportement à l'intérieur du récipient. .article-section{margin-bottom:24px;}.article-section h2{font-size:22px;font-weight:bold;text-align:left;margin-bottom:12px!important;}.article-section h3{font-size:16px;font-weight:bold;text-align:left;margin-bottom:12px;}.article-section p{font-size:16px!important;margin-bottom:12px;}.article-section ul{margin-bottom:12px;list-style-type:disc;list-style-position:inside;}.article-section ol{margin-bottom:12px;list-style-type:decimal;list-style-position:inside;padding-left:0;}.article-section li{list-style:inherit;font-size:16px;margin-bottom:6px;}.article-section table{display:table!important;}.article-section thead{display:table-header-group!important;}.article-section tbody{display:table-row-group!important;}.article-section tr{display:table-row!important;}.article-section th{display:table-cell!important;}.article-section td{display:table-cell!important;}.article-section table{width:100%;border-collapse:collapse;margin-bottom:8px;}.article-section caption{caption-side:bottom;font-size:16px;margin-bottom:12px;font-style:italic;color:#808080;}.article-section th{font-weight:bold;border:1px solid #cccccc;padding:8px;}.article-section td{border:1px solid #cccccc;padding:8px;}.article-section .chart-box{text-align:center;margin:16px 0;}.article-section .chart-box svg{width:440px;height:auto;display:inline-block;}.article-section .company-card{background:#eef4f9;border:1px solid #d3e2ee;border-left:4px solid #2b6cb0;border-radius:8px;padding:16px;}.article-section .takeaway{background:#f6f9fc;border-top:2px solid #2b6cb0;border-bottom:2px solid #2b6cb0;padding:16px;}.article-section .faq-grid{display:grid;grid-template-columns:1fr 1fr;gap:12px;}.article-section .faq-item{background:#f4f8fb;border-left:4px solid #2b6cb0;border-radius:6px;padding:12px;}.article-section .faq-item h3{color:#1f4e79;}@media (max-width:640px){.article-section .chart-box svg{width:100%;height:auto;}.article-section .faq-grid{grid-template-columns:1fr;}} .product-card{display:block;margin:20px 0;border:1px solid #e5e7eb;border-radius:10px;overflow:hidden;font-style:normal;background:#fff}.pc-inner{display:flex;text-decoration:none;color:inherit;align-items:center;min-height:120px}.pc-img{width:160px;min-width:160px;aspect-ratio:4/3;height:auto;min-height:120px;object-fit:cover;flex-shrink:0;display:block;align-self:stretch}.pc-body{padding:12px 16px;flex:1;min-width:0;display:flex;flex-direction:column;align-self:stretch;justify-content:center}.pc-title{display:block;font-size:15px;font-weight:600;color:#111;margin:0 0 6px;line-height:1.4}.pc-desc{display:-webkit-box;font-size:13px;color:#6b7280;margin:0 0 8px;line-height:1.5;overflow:hidden;-webkit-line-clamp:2;line-clamp:2;-webkit-box-orient:vertical}.pc-cta{display:block;font-size:13px;font-weight:600;color:#2D6ED7;margin-top:auto}.pc-inner:hover .pc-title{text-decoration:underline} .article-section a:not(.pc-inner),article a:not(.pc-inner){color:#2D6ED7}.pc-cta{color:#2D6ED7!important}
  • 15
    Sep-2026
    Usinage CNC de précision PEEK : un guide complet pour les composants de qualité médicale
