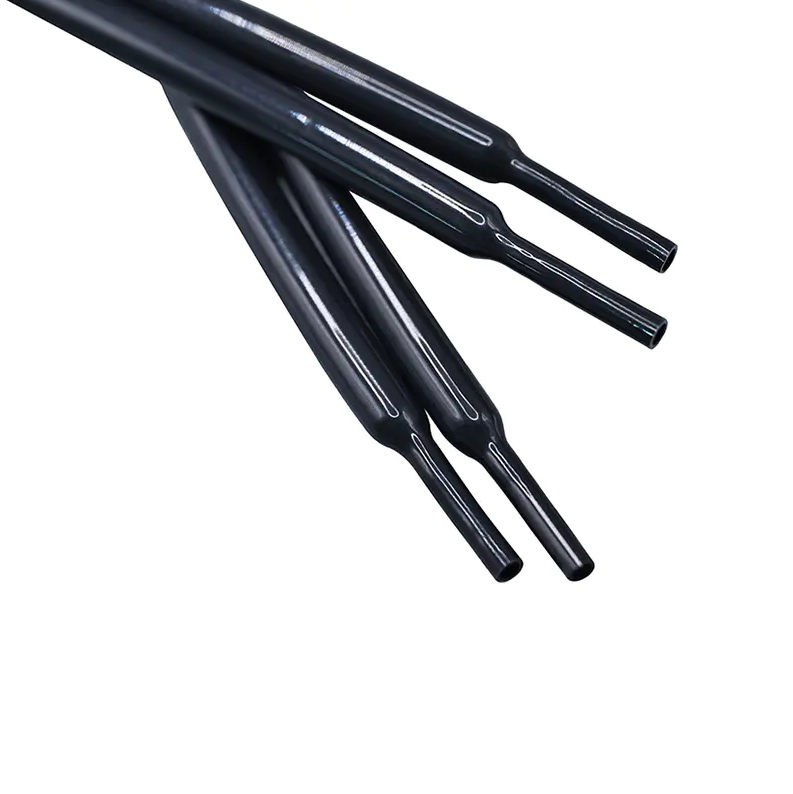

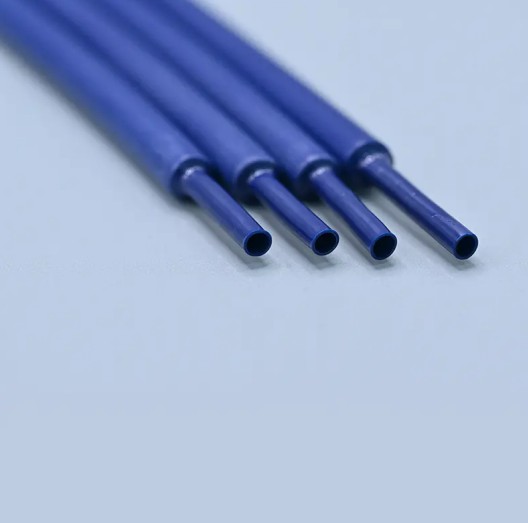

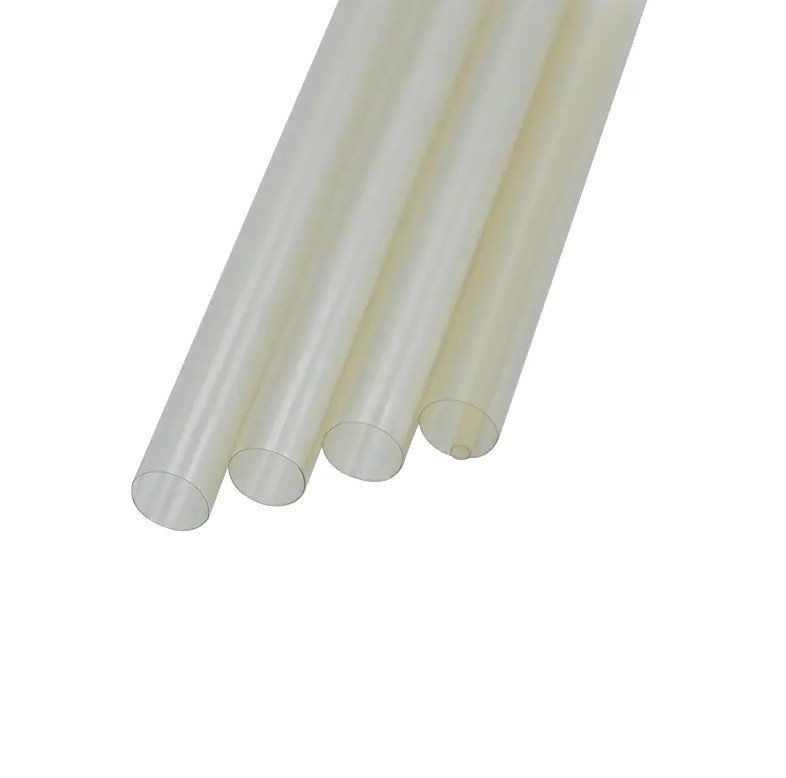

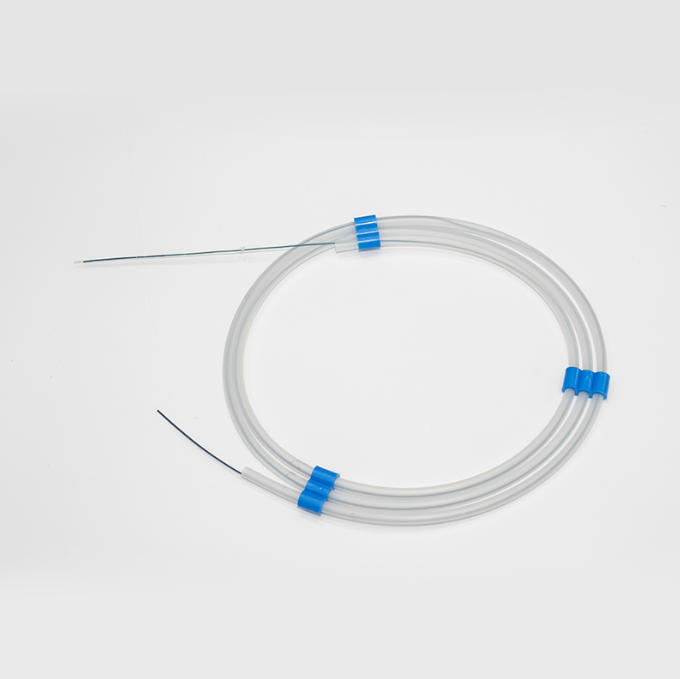

Réponse rapide : quoi Gaine thermorétractable médicale Est-ce que La gaine thermorétractable médicale est un tube en polymère qui se contracte étroitement autour d'un composant lorsqu'il est exposé à une source de chaleur contrôlée, le plus souvent utilisé pour coller, protéger ou renforcer les tiges de cathéter, les joints de fil guide et les sections de cathéter à ballonnet lors de l'assemblage du dispositif. Le tube est extrudé dans un état expansé puis traité thermiquement pour verrouiller ce plus grand diamètre. , de sorte qu'il conserve sa forme expansée jusqu'à ce qu'il soit réchauffé pendant le processus d'assemblage, auquel cas il rétrécit et s'adapte étroitement à la pièce en dessous. Ce guide explique comment gaine thermorétractable médicale fonctionne, comment les matériaux thermorétractables FEP et PTFE se comparent, et à quels taux de rétraction et données dimensionnelles les ingénieurs doivent se référer lorsqu'ils spécifient des gaines thermorétractables pour un processus d'assemblage. Qu’est-ce qu’une gaine thermorétractable médicale ? Les gaines thermorétractables sont produites par un processus d'extrusion et d'expansion. Le tube est d'abord extrudé à son diamètre cible final, puis chauffé et dilaté mécaniquement jusqu'à un diamètre plus grand, et enfin refroidi tout en étant maintenu dans cet état dilaté. Cela « gèle » la structure moléculaire du polymère dans une configuration expansée, créant une tension stockée qui se libère sous forme de retrait lorsque le tube est réchauffé pendant l'assemblage du dispositif. Pourquoi les assembleurs d'appareils utilisent des gaines thermorétractables Crée un lien serré et conforme autour de formes irrégulières telles que les joints de cathéter coniques Fournit une protection temporaire ou au stade du processus pendant les étapes de liaison par refusion Renforce la bande de marquage, la pointe ou les zones de transition sans ajouter de volume significatif Prend en charge des résultats cohérents et reproductibles sur les chaînes d’assemblage d’appareils à grand volume Étant donné que le processus de rétrécissement applique une pression radiale uniforme autour du composant sous-jacent, la gaine thermorétractable est particulièrement utile pour adoucir les transitions entre deux diamètres de tubulure différents, une exigence courante dans la construction de tiges de cathéter multi-duromètres. Comment fonctionnent les gaines thermorétractables dans l’assemblage d’appareils ? Lors de l'assemblage, la gaine thermorétractable est généralement glissée sur la section cible d'une tige de cathéter, puis exposée à une source de chaleur contrôlée, souvent un pistolet thermique, un four de stratification ou un processus de refusion. À mesure que la température augmente, le tube se contracte vers son diamètre extrudé d'origine, appliquant une pression uniforme qui peut lier les couches de tubes adjacentes entre elles ou renforcer un joint mécanique. Certaines gaines thermorétractables sont conçues comme un composant permanent du dispositif fini, tandis que d'autres formulations, parfois appelées gaines de traitement, sont retirées une fois l'étape de refusion terminée. Réduction du diamètre pendant le rétrécissement (illustration) 100% 50% 0% Commencer 10s 20s années 30 années 40 années 50 Cette courbe illustrative montre le schéma général de réduction du diamètre une fois la chaleur appliquée : un décalage initial lorsque la surface du tube atteint la température de retrait, suivi d'une phase de contraction rapide, et enfin d'un stabilisage lorsque le tube atteint son diamètre final récupéré. La majeure partie de la réduction du diamètre se produit dans une fenêtre relativement courte une fois le seuil de température de rétraction atteint, c'est pourquoi l'application de chaleur contrôlée et uniforme est plus importante que le temps de traitement total pour obtenir un résultat cohérent sur l'ensemble d'un lot de production. Thermorétractable FEP vs PTFE vs PVDF : comparaison des matériaux Les gaines thermorétractables médicales sont disponibles dans plusieurs matériaux fluoropolymères, chacun présentant des caractéristiques différentes de température de rétraction, de clarté et de flexibilité après retrait. Le graphique radar ci-dessous compare les gaines thermorétractables FEP, PTFE et PVDF selon quatre critères de performance. Thermorétractable FEP vs PTFE vs PVDF Clarté Tolérance de température de rétrécissement Flexibilité post-rétrécissement Résistance chimique Taux de rétrécissement FEP PTFE PVDF Les gaines thermorétractables FEP obtiennent les meilleurs résultats en matière de clarté, ce qui est précieux lorsqu'une inspection visuelle d'une bande de liaison ou de marquage sous-jacente est requise pendant ou après l'assemblage, et elles rétrécissent également à une température comparativement plus basse que le PTFE, simplifiant ainsi le contrôle du processus. Les gaines thermorétractables en PTFE offrent la plus haute résistance chimique et la plus large tolérance à la température de rétraction, ce qui les rend adaptées aux environnements de processus plus exigeants. Le PVDF se situe entre les deux, offrant un équilibre entre taux de retrait et résistance chimique, et est parfois sélectionné lorsqu'un projet nécessite une flexibilité après retrait que le PTFE pur ne fournit pas facilement. Taux de retrait typiques par matériau Le taux de rétrécissement décrit la réduction du diamètre d'un tube depuis son état expansé jusqu'à son diamètre extrudé d'origine, généralement exprimé sous la forme d'un rapport tel que 1,3 : 1 ou 2 : 1. Cette valeur détermine le jeu surdimensionné disponible lors de la première mise en place du tube sur un composant avant de le rétrécir. Taux de retrait typique par matériau 2.0:1 PTFE 1,6:1 PVDF 1.3:1 FEP Les gaines thermorétractables en PTFE offrent généralement le taux de rétraction le plus élevé parmi les matériaux médicaux rétractables courants, ce qui leur permet de s'adapter à des irrégularités plus importantes ou à des sections de joint plus volumineuses avant de se contracter. Un taux de retrait plus élevé donne aux ingénieurs d'assemblage plus d'espace lors du placement , ce qui peut simplifier les étapes d'assemblage manuel, même si cela nécessite généralement une température de rétraction proportionnellement plus élevée. Le taux de rétraction inférieur du FEP est généralement associé à un contrôle dimensionnel plus strict et à une température de rétraction plus faible, que certains processus préfèrent pour les composants sensibles à la chaleur positionnés à proximité. Température de rétraction et référence de traitement La sélection de la température de rétraction correcte est essentielle, car une sous-chauffe peut laisser le tube incomplètement récupéré, tandis qu'une surchauffe risque d'endommager les composants sensibles à la chaleur à proximité. Le tableau ci-dessous présente les valeurs générales de référence de traitement par matériau. Référence générale de traitement des gaines thermorétractables médicales par type de matériau Matériel Température de rétraction typique Taux de retrait typique Utilisation courante FEP Env. 170°C - 200°C 1.3:1 Bande de marquage et renfort de pointe PTFE Env. 300°C - 330°C 2.0:1 Liaison par refusion au stade du processus PVDF Env. 160°C - 180°C 1,6:1 Transitions de la tige du cathéter à ballonnet Étant donné que le thermorétractable en PTFE nécessite généralement la température de traitement la plus élevée parmi les matériaux rétractables médicaux courants, il est fréquemment utilisé comme tube de traitement temporaire pendant les étapes de liaison par refusion plutôt que comme composant permanent laissé sur le dispositif fini. Quelle est la finesse des gaines thermorétractables médicales ? L'épaisseur de la paroi des gaines thermorétractables dépend du matériau et de l'application cible, mais de nombreuses formulations de qualité médicale peuvent être produites avec des parois récupérées assez fines pour minimiser le profil supplémentaire sur le dispositif fini. Les gaines thermorétractables ultra fines sont particulièrement pertinentes pour les applications de microcathéters et de fils guides, où même de petites augmentations du diamètre extérieur peuvent affecter la traçabilité du dispositif. Les gaines thermorétractables à paroi standard sont généralement utilisées lorsque le renforcement mécanique est l'objectif principal La gaine thermorétractable à paroi mince équilibre le renforcement avec une augmentation de profil plus faible Les gaines thermorétractables à paroi ultra fine sont généralement réservées aux sections distales les plus sensibles au profil d'un dispositif. La sélection de l'épaisseur de paroi appropriée implique de trouver un équilibre entre le besoin de performances de rétraction fiables et les contraintes de profil du dispositif fini. C'est pourquoi il est généralement recommandé de tester des échantillons sur la géométrie réelle du dispositif avant de finaliser une spécification. Où les gaines thermorétractables sont utilisées dans les dispositifs à cathéter Les gaines thermorétractables prennent en charge plusieurs étapes de fabrication de cathéters et de fils guides, du renforcement permanent à l'assistance temporaire du processus pendant les étapes de liaison. Transitions de la tige du cathéter à ballonnet, lissant le joint entre le ballon et la tubulure de la tige Bande de marquage et renfort des composants radio-opaques Protection des joints du fil de guidage au niveau des zones de transition du fil de pointe et du fil central Tube de traitement temporaire utilisé lors du collage par refusion, puis retiré Regroupement de cathéters multilumières lors de certaines étapes de fabrication Les gaines thermorétractables sont couramment utilisées pour les cathéters à ballonnet , en particulier au niveau des zones de transition où le matériau du ballon rencontre le tube de l'arbre, car la pression radiale uniforme appliquée pendant le retrait permet de créer une ligne de liaison lisse et cohérente sans introduire d'espace d'air ni de répartition inégale de l'adhésif. Options de gaines thermorétractables personnalisées Les projets de gaines thermorétractables médicales personnalisées commencent généralement par un diamètre intérieur récupéré cible et une fenêtre de température de rétraction, à partir desquels le matériau et l'épaisseur de paroi sont sélectionnés. Les demandes de personnalisation courantes sont les suivantes. Réglage du diamètre intérieur récupéré pour correspondre à une taille de composant sous-jacente spécifique Sélection de l'épaisseur de paroi entre les options standard, fines et ultra fines Sélection de matériaux entre FEP, PTFE et PVDF en fonction des besoins en matière de température de retrait et de résistance chimique Personnalisation de la longueur et du diamètre étendu pour répondre aux exigences de placement spécifiques à l'appareil Travailler en étroite collaboration avec un fournisseur lors des premières itérations d'échantillons permet de confirmer qu'une spécification de gaine thermorétractable donnée fonctionne de manière cohérente quelle que soit la source de chaleur réelle et la durée de cycle utilisée dans un processus d'assemblage spécifique, car le comportement de rétraction réel peut varier légèrement des valeurs de référence publiées en fonction de la configuration de l'équipement. Travailler avec un fabricant de gaines thermorétractables Les fabricants d'appareils qui s'approvisionnent en gaines thermorétractables médicales doivent confirmer la cohérence du processus et l'expérience spécifique à l'application d'un fournisseur, car les performances de rétraction dépendent fortement des paramètres contrôlés du processus d'extrusion et d'expansion. Confirmation de la certification ISO et d'un système de gestion de la qualité documenté pour la production de tubes médicaux Capacité de processus d'extrusion et d'expansion en interne plutôt que sous-étapes externalisées Expérience dans la production de gaines thermorétractables à paroi mince et ultra-mince pour les applications de composants de cathéter Prise en charge des flux de travail de développement OEM, y compris des exemples d'itérations avant les exécutions de production complètes Ningbo Linstant Polymer Materials Co., Ltd. opère depuis 2014 en tant que fabricant et fournisseur professionnel de tubes médicaux OEM et ODM, employant désormais plus de 400 salariés à travers les technologies de traitement d’extrusion, de revêtement et de post-traitement pour les tubes médicaux en polymère. L'engagement de l'entreprise envers les fabricants de dispositifs médicaux se reflète dans sa précision, sa sécurité, ses diverses capacités de traitement et la qualité constante de ses produits, en soutenant les fournisseurs de composants de cathéters et les fabricants de dispositifs avec des gaines thermorétractables développées grâce à une recherche et un développement continus et autonomes. Foire aux questions Q1 : Qu’est-ce qu’une gaine thermorétractable médicale ? La gaine thermorétractable médicale est un tube en polymère extrudé dans un état expansé qui se contracte étroitement autour d'un composant lorsqu'il est chauffé lors de l'assemblage du dispositif. Q2 : À quoi servent les gaines thermorétractables dans les dispositifs médicaux ? Il est utilisé pour lier, renforcer et protéger les transitions de la tige du cathéter, les bandes de marquage, les joints des fils guides et les sections du cathéter à ballonnet pendant l'assemblage. Q3 : Comment fonctionnent les gaines thermorétractables ? Le tube est extrudé, expansé et refroidi dans cet état expansé, puis se contracte vers son diamètre d'origine lorsqu'il est réchauffé pendant l'assemblage. Q4 : Quel est le taux de rétraction des gaines thermorétractables médicales ? Les taux de retrait vont généralement d'environ 1,3:1 pour le FEP jusqu'à 2,0:1 pour le PTFE, en fonction du matériau et de l'application prévue. Q5 : Quelle peut être l’épaisseur d’une gaine thermorétractable ? De nombreuses formulations de qualité médicale sont disponibles dans des options à parois fines et ultra-fines pour minimiser le profil supplémentaire sur les applications de microcathéters et de fils guides. Q6 : Quelle température est requise pour le rétrécissement thermique ? Les températures de retrait typiques vont d'environ 160°C pour le PVDF et le FEP jusqu'à 300°C ou plus pour le PTFE, en fonction de la formulation spécifique du matériau. Q7 : Une gaine thermorétractable peut-elle être utilisée pour les cathéters à ballonnet ? Oui, des gaines thermorétractables sont couramment utilisées dans les zones de transition ballon-arbre pour créer une liaison lisse et cohérente lors de l'assemblage. Q8 : Des gaines thermorétractables sont-elles utilisées dans les fils de guidage ? Oui, il est souvent appliqué au niveau de la pointe du fil-guide et des zones de transition du fil central pour assurer une protection des articulations et une transition mécanique plus douce.

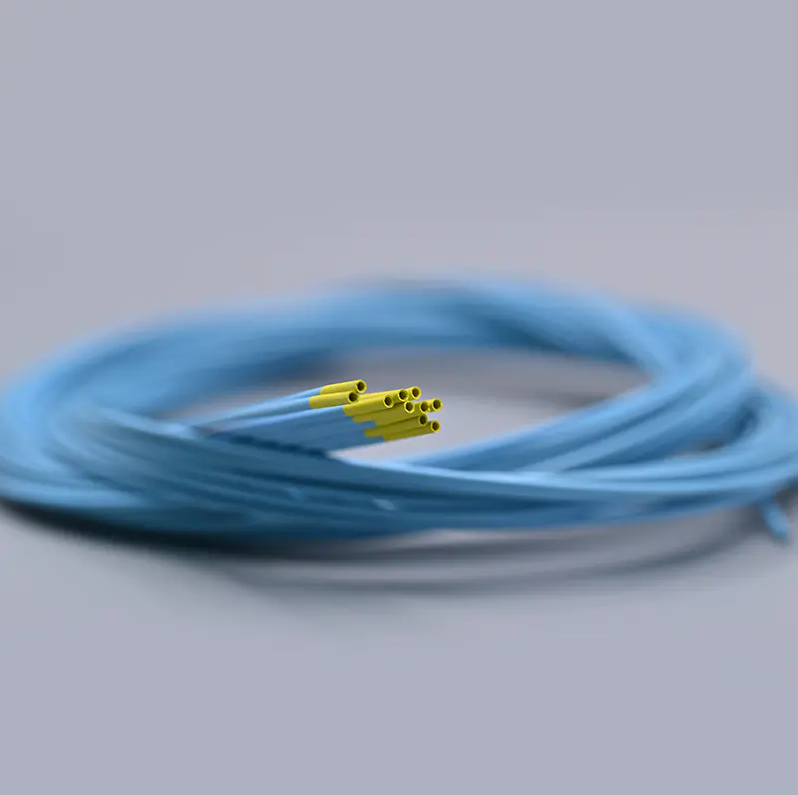

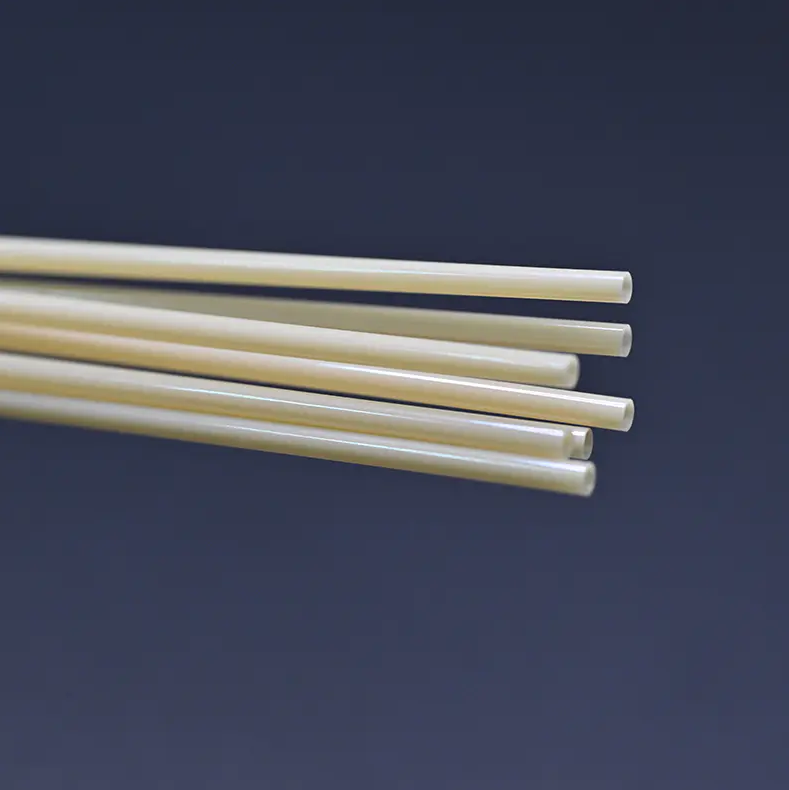

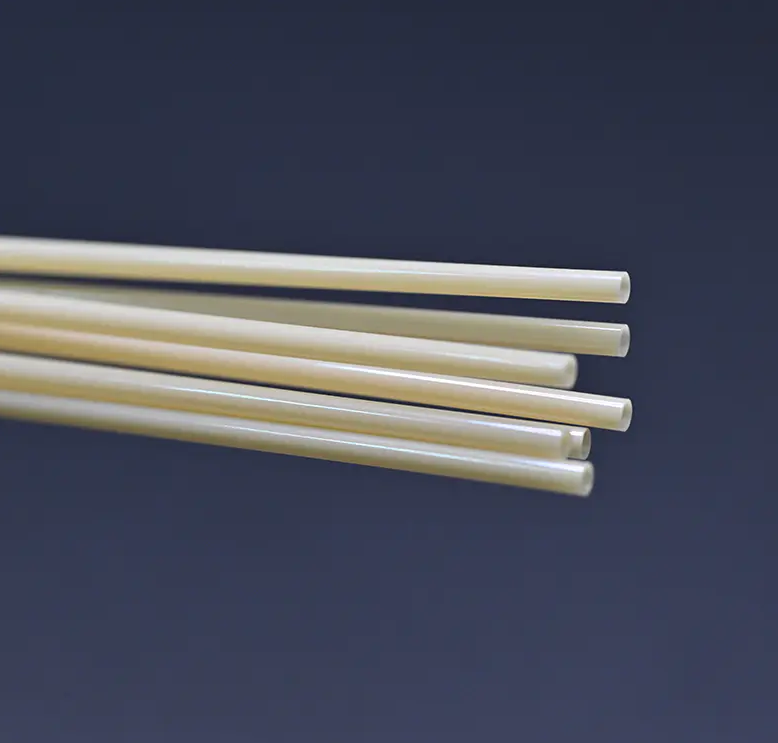

Réponse rapide : tubes COUP D'OEIL ou PTFE pour dispositifs médicaux Les tubes COUP D'OEIL et PTFE sont adaptés à différents rôles dans la conception de dispositifs médicaux plutôt que de se substituer directement l'un à l'autre. Le tube COUP D'OEIL offre une résistance mécanique plus élevée, une plus grande rigidité et des performances stables à des températures supérieures à 250°C. , ce qui le rend bien adapté aux composants structurels et à la stérilisation répétée à haute température, tandis que les tubes en PTFE offrent un coefficient de friction plus faible et une plus grande flexibilité, ce qui en fait le matériau préféré pour les revêtements internes lubrifiants dans les applications de cathéters et de fils guides. Ce guide compare tubulure médicale COUP D'OEIL contre le PTFE et le polyimide en termes de résistance, de résistance à la température et d'ajustement à l'application, aidant ainsi les ingénieurs d'appareils à sélectionner le matériau approprié pour une exigence spécifique en matière de tube. Qu'est-ce que Tubulure médicale PEEK ? Le PEEK, ou polyéther éther cétone, est un polymère thermoplastique haute performance connu pour combiner haute résistance et haute ténacité. Les tubes PEEK de qualité médicale sont produits selon un processus d'extrusion de précision et sont utilisés dans des applications où une combinaison de résistance mécanique, de stabilité dimensionnelle et de résistance chimique est requise dans un profil de tube relativement petit. Caractéristiques du matériau de base du PEEK Haute résistance combinée à une ténacité élevée à la rupture, prenant en charge les rôles de tubes structurels Performances dimensionnelles stables sur une large plage de températures Bonne stabilité chimique contre la plupart des solvants utilisés dans l'assemblage et le nettoyage des appareils Résistance au feu et résistance à l’usure adaptées aux contacts mécaniques répétés Bonne biocompatibilité adaptée aux applications de dispositifs médicaux La cristallinité élevée du PEEK est l'une des principales raisons de sa stabilité thermique, puisqu'une structure moléculaire plus ordonnée résiste mieux à la déformation à des températures élevées que les polymères à faible cristallinité, supportant ainsi fonctionnement stable jusqu'à 250°C . Pourquoi le PEEK est-il utilisé dans les dispositifs médicaux ? Le PEEK est sélectionné pour les composants de dispositifs médicaux lorsqu'un projet nécessite une résistance structurelle que les tubes standards en fluoropolymère ou en polyamide ne peuvent pas fournir, en particulier dans les applications impliquant une stérilisation répétée à haute température ou des rôles de charge mécanique. Le tableau ci-dessous compare la résistance à la traction des matériaux de tubes PEEK, PTFE et polyimide. Résistance à la traction par matériau du tube (MPa) 97 MPa PEEK 231 MPa Polyimide (PI) 31 MPa PTFE Alors que le polyimide présente la résistance à la traction brute la plus élevée parmi les trois matériaux, Le PEEK offre une combinaison distincte de résistance et de ténacité cela le rend plus résistant à la rupture par impact soudain, une propriété qui est souvent plus pertinente que la seule résistance maximale à la traction pour les composants soumis à des contraintes mécaniques répétées. Le PTFE, en comparaison, est nettement plus mou et plus flexible, c'est pourquoi il est généralement utilisé pour ses propriétés de surface à faible frottement plutôt que pour sa résistance structurelle. Résistance à la température : PEEK, PTFE, polyimide La performance thermique est l'une des raisons les plus fréquemment citées pour choisir les tubes PEEK, en particulier pour les appareils nécessitant des cycles répétés de stérilisation en autoclave. Le graphique linéaire ci-dessous montre la stabilité mécanique relative sur une plage de températures croissante pour les trois matériaux. Stabilité mécanique relative par rapport à la température (%) 100 50 0 100C 150°C 200C 250C 300C 350C Polyimide PEEK PTFE Le tube PEEK maintient une forte stabilité mécanique tout au long 250°C , prenant en charge des cycles répétés de stérilisation à haute température sans perte de performances significative, ce qui constitue l'un de ses avantages les plus pratiques par rapport au PTFE. Les tubes en PTFE présentent une baisse plus forte à mesure que les températures dépassent leur plafond de service inférieur, tandis que le polyimide, bien qu'il présente la plus forte stabilité aux températures les plus élevées indiquées, est généralement utilisé dans une catégorie d'application différente en raison de son processus d'extrusion et de revêtement distinct par rapport à l'extrusion PEEK et PTFE standard. PEEK vs PTFE vs Polyimide : comparaison complète des performances Le choix entre ces trois matériaux dépend des attributs de performance les plus importants pour un rôle de tube spécifique. Le tableau radar ci-dessous évalue chaque matériau selon cinq critères pertinents pour la sélection des tubes médicaux. PEEK vs PTFE vs Polyimide Rigidité Résistance à la température Lubrification Capacité à paroi mince Résistance à la rupture PEEK PTFE Polyimide Le PEEK obtient les meilleurs résultats en matière de rigidité, de ténacité à la rupture et de résistance à la température, confirmant ainsi son rôle de matériau structurel pour les composants qui doivent résister à la déformation sous contrainte mécanique ou thermique. Le PTFE obtient de loin le meilleur pouvoir lubrifiant, c'est pourquoi il reste le choix standard pour les surfaces des lumières internes où les fils guides ou autres dispositifs doivent glisser avec un minimum de friction. Le polyimide occupe une position intermédiaire en mettant l'accent sur la capacité de paroi mince et la forte résistance à la température, ce qui le rend mieux adapté aux applications structurelles de très petit diamètre telles que les tiges de microcathéter, où l'épaisseur de paroi typique du PEEK peut être moins pratique. Tableau de référence des propriétés des matériaux Le tableau ci-dessous résume les propriétés générales de référence des trois matériaux pour faciliter la sélection des matériaux à un stade précoce. Comparaison des propriétés générales des matériaux de tubes médicaux PEEK, PTFE et polyimide Propriété PEEK PTFE Polyimide Température de fonctionnement à long terme Jusqu'à 250°C Jusqu'à 260°C Au dessus de 350°C Rigidité relative Élevé Faible Élevé Coefficient de friction Modéré Très faible Modéré Plage d'épaisseur de paroi typique Norme à paroi épaisse Standard Paroi ultra fine Biocompatibilité Bien Bien Bien Considérations relatives à la stérilisation et à la biocompatibilité La compatibilité de stérilisation répétée est un facteur décisif courant lors du choix entre le PEEK et le PTFE pour les composants d'appareils réutilisables ou traités à haute température. La cristallinité élevée et la stabilité thermique du PEEK lui permettent de résister à des cycles répétés de stérilisation en autoclave au-dessus de 250°C sans dérive dimensionnelle significative, un avantage pour les composants d'instruments réutilisables qui subissent de nombreux cycles de stérilisation au cours de la durée de vie d'un dispositif. L'évaluation de la biocompatibilité des deux matériaux est généralement évaluée par rapport OIN 10993 , la norme internationale pour l'évaluation biologique des dispositifs médicaux, qui traite des tests de cytotoxicité, de sensibilisation et d'irritation relatifs aux tubes en contact avec le patient (Organisation internationale de normalisation, ISO 10993). Les tubes PEEK et PTFE destinés à un usage médical sont généralement évalués dans ce cadre avant l'intégration du dispositif. Où les tubes médicaux PEEK sont appliqués Les tubes PEEK sont spécifiés dans plusieurs catégories d'appareils où la résistance structurelle et la stabilité thermique l'emportent sur le besoin d'une flexibilité extrême ou d'un faible frottement. Le tableau ci-dessous présente les domaines d'application courants. Applications courantes des dispositifs médicaux pour les cathéters et les tubes d'instruments PEEK Catégorie d'appareil Exigence principale Pourquoi PEEK est sélectionné Gaines d'introduction Rigidité structurelle, résistance au pliage Élevé strength at moderate wall thickness Composants d'instruments chirurgicaux réutilisables Stérilisation répétée en autoclave Stable au dessus de 250°C Composants de la tige du cathéter Poussabilité, stabilité dimensionnelle Élevé strength and fracture toughness Composants de gestion des fluides Résistance chimique Stable contre la plupart des solvants Dans de nombreuses conceptions de cathéters multi-matériaux, le PEEK est utilisé aux côtés du PTFE plutôt qu'à sa place, le PEEK fournissant un support structurel dans une couche externe ou intermédiaire tandis que le PTFE forme la surface de la lumière interne, combinant les atouts des deux matériaux dans un seul dispositif. Options de tubes PEEK personnalisés Les projets de tubes médicaux PEEK personnalisés impliquent généralement l’ajustement des paramètres dimensionnels et de traitement pour répondre aux exigences spécifiques d’un appareil. Les tubes PEEK extrudés avec précision peuvent être adaptés à plusieurs variables. Réglage des diamètres intérieur et extérieur pour correspondre à un profil de cathéter ou d'instrument spécifique Ajustement de l'épaisseur de paroi pour équilibrer la rigidité et la flexibilité pour une application donnée Options de traitement de surface pour prendre en charge la liaison avec les composants de l'appareil adjacents Codage couleur pour les assemblages de dispositifs multi-composants ou multi-lumières Étant donné que le PEEK combine dureté et robustesse, les projets de tubes personnalisés peuvent souvent obtenir une paroi plus fine que ce qui serait structurellement fiable dans un matériau moins rigide, prenant en charge des conceptions de dispositifs plus compactes sans sacrifier les performances mécaniques. Travailler avec un fabricant de tubes PEEK : ce qu'il faut vérifier L'approvisionnement en tubes médicaux PEEK nécessite la confirmation de la précision de l'extrusion, de la documentation qualité et de l'expérience spécifique à l'application d'un fournisseur, car la température de fusion et la cristallinité élevées du PEEK le rendent plus exigeant à traiter de manière cohérente que de nombreux autres polymères médicaux. Confirmation de la certification ISO et d'un système de gestion de la qualité documenté Capacité d'extrusion de précision adaptée aux exigences de traitement du PEEK Expérience dans la production d'extrusions PEEK personnalisées dans la plage de diamètres spécifique requise Prise en charge des workflows de développement OEM et ODM, y compris des exemples d'itérations avant la production complète Ningbo Linstant Polymer Materials Co., Ltd. opère depuis 2014 en tant que fabricant et fournisseur professionnel de tubes médicaux OEM et ODM, employant désormais plus de 400 salariés à travers les technologies de traitement d’extrusion, de revêtement et de post-traitement pour les tubes médicaux en polymère. Les tubes PEEK de la société sont fabriqués à partir d'un matériau alliant dureté et ténacité, offrant une haute précision et un fonctionnement stable dans des environnements allant jusqu'à 250°C , supportant une stérilisation répétée dans des conditions de haute température. La cristallinité élevée du matériau contribue à une meilleure stabilité thermique, et l'engagement de l'entreprise en faveur de la précision, de la sécurité et d'une qualité constante des produits aide les fabricants de dispositifs à développer des composants structurels pour les applications de cathéters, d'instruments et de manipulation de fluides. Foire aux questions Q1 : Qu’est-ce qu’un tube médical PEEK ? Le tube médical PEEK est un tube extrudé avec précision fabriqué à partir de polyéther éther cétone, un thermoplastique haute performance connu pour sa résistance, sa ténacité et sa stabilité thermique élevées. Q2 : Pourquoi le PEEK est-il utilisé dans les dispositifs médicaux ? Le PEEK est utilisé pour sa combinaison de résistance mécanique, de stabilité dimensionnelle, de résistance chimique et de capacité à résister à des stérilisations répétées à haute température. Q3 : Le PEEK est-il biocompatible ? Le PEEK de qualité médicale est généralement évalué par rapport aux critères d'évaluation biologique ISO 10993 et ​​présente une bonne biocompatibilité pour les dispositifs en contact avec le patient. Q4 : Les tubes PEEK peuvent-ils être stérilisés ? Oui, les tubes PEEK résistent à des températures supérieures à 250°C, permettant une stérilisation répétée dans des conditions d'autoclave à haute température sans dérive dimensionnelle significative. Q5 : Tubes PEEK ou PTFE, quel est le meilleur ? Ni l'un ni l'autre n'est universellement meilleur : le PEEK offre une résistance et une résistance à la température plus élevées, tandis que le PTFE offre un pouvoir lubrifiant supérieur, de sorte que le bon choix dépend du rôle du tube. Q6 : PEEK vs Polyimide, quelle est la différence ? Le polyimide supporte des parois plus fines et une résistance thermique plus élevée à court terme, tandis que le PEEK offre une plus grande ténacité et rigidité à des épaisseurs de paroi standard. Q7 : À quoi sert le PEEK dans les dispositifs médicaux ? Le PEEK est utilisé dans les gaines d'introduction, les composants d'instruments chirurgicaux réutilisables, les sections de tige de cathéter et les composants de manipulation de fluides nécessitant une résistance chimique. Q8 : Pourquoi le PEEK est-il utilisé dans les cathéters ? Le PEEK offre un support structurel et une stabilité dimensionnelle aux composants de la tige du cathéter, souvent associé au PTFE pour une surface de lumière interne lubrifiante.

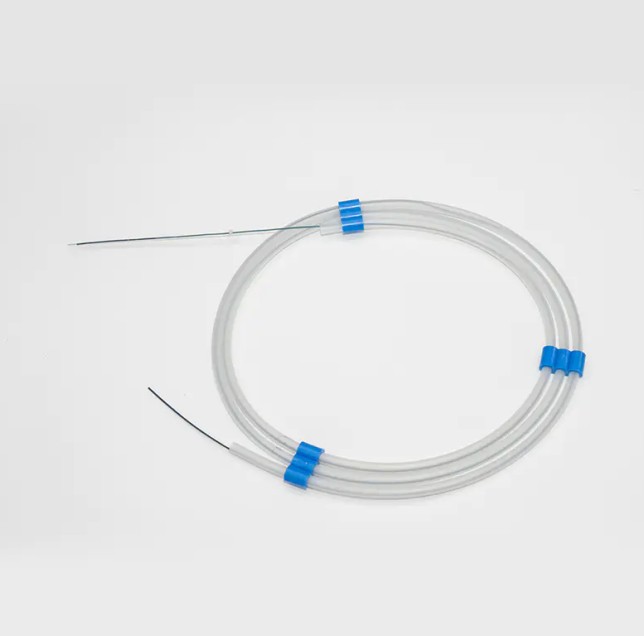

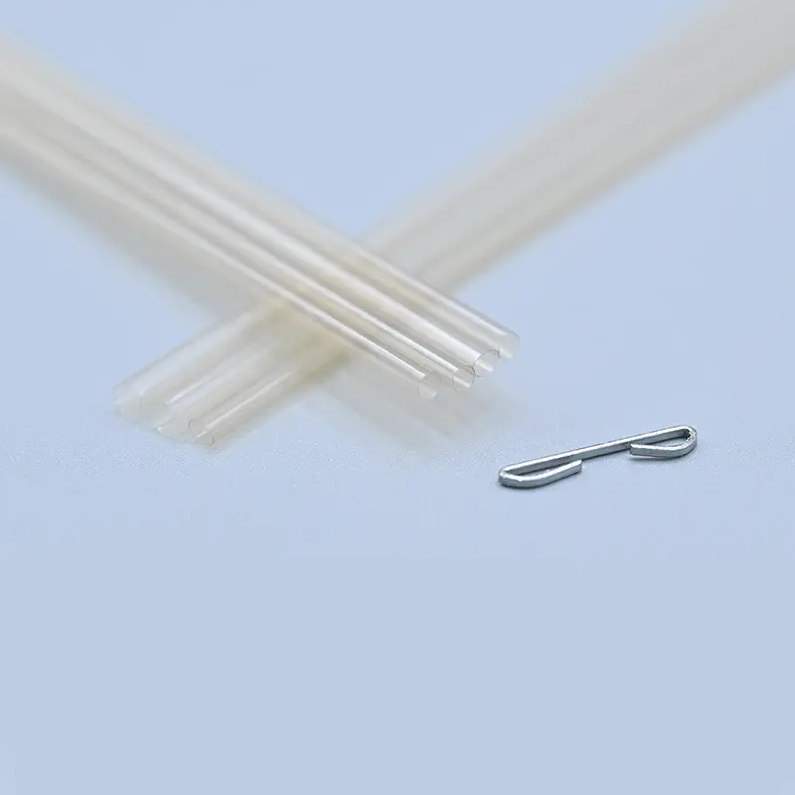

Réponse rapide : quoi Tube de ballon médical Est-ce important et pourquoi est-ce important Le tube à ballon médical est un tube en polymère extrudé avec précision utilisé pour former le corps du ballon d'un cathéter de dilatation à ballon, et la consistance de sa paroi détermine directement la façon dont le ballon se gonfle, se dilate et maintient la pression à l'intérieur du système vasculaire. La tolérance des tubes, la concentricité des parois et la construction des couches sont les trois facteurs qui affectent le plus directement les performances du ballon. , car même de petites variations dans l'épaisseur de la paroi peuvent provoquer une expansion inégale ou une défaillance prématurée sous pression. Ce guide explique comment tube de ballon médical est conçu, en quoi les constructions conformes et non conformes diffèrent et à quelles données de spécifications les ingénieurs de dispositifs doivent faire référence lors de l'approvisionnement en tubes de cathéter à ballonnet pour une conception de dispositif nouvelle ou existante. Qu’est-ce qu’un tube à ballonnet médical ? Le tube à ballonnet est un tube extrudé spécialisé qui, après un processus de moulage par soufflage, forme le segment de ballon gonflable d'un cathéter à ballonnet. Contrairement aux tubes de cathéter standard, les tubes à ballonnet doivent être conçus pour s'étendre de manière prévisible jusqu'à un diamètre cible sous une pression de gonflage définie, puis revenir près de leur profil d'origine une fois dégonflé, tout en conservant une épaisseur de paroi constante sur toute sa circonférence. Attributs de qualité clés des tubes pour ballons Tolérance dimensionnelle stricte pour prendre en charge une expansion prévisible du ballon Bonne concentricité, ce qui signifie que les parois intérieures et extérieures restent uniformément centrées Faible ellipticité, ce qui signifie que la section transversale du tube reste proche d'un vrai cercle Propriétés d'allongement constantes pour permettre des résultats de moulage par soufflage uniformes Performances de pression d'éclatement fiables et adaptées à la procédure prévue Parce que les tolérances des tubes de ballons sont souvent respectées à ±0,01 mm , le processus d'extrusion nécessite une température de fusion, une vitesse d'étirage et des conditions de refroidissement étroitement contrôlées, c'est pourquoi la production de tubes à ballonnet est généralement traitée comme une spécialité distincte dans l'extrusion de polymères médicaux. Qu’est-ce que la conformité des ballons et pourquoi est-ce important ? La conformité du ballon décrit dans quelle mesure le diamètre d'un ballon change à mesure que la pression de gonflage augmente. Ce comportement est largement déterminé par le matériau polymère utilisé dans le tube du ballon et par la manière dont ce matériau est traité lors du moulage par soufflage. Comprendre la conformité aide les ingénieurs de dispositifs à adapter le matériau du ballon à la fonction clinique prévue, qu'il s'agisse d'une dilatation douce du vaisseau ou du déploiement précis d'un stent. Conforme vs semi-conforme vs non conforme Croissance du diamètre Pression d'éclatement Précision dimensionnelle Flexibilité Minceur des murs Conforme Non conforme Semi-conforme Les tubes à ballonnet conformes, généralement fabriqués à partir de matériaux plus souples tels que le nylon, présentent la plus grande croissance de diamètre à mesure que la pression augmente, ce qui convient aux procédures où une expansion progressive et douce est préférée. Les tubes à ballonnet non conformes, souvent produits à partir de matériaux à module plus élevé tels que les constructions à base de Pebax ou de PET, conservent un diamètre beaucoup plus stable sur une large plage de pression, ce qui en fait le choix préféré pour le déploiement de stents où un dimensionnement précis et prévisible est essentiel. Le tube à ballonnet semi-conforme se situe entre les deux, offrant une croissance de diamètre modérée ainsi qu'une bonne précision dimensionnelle, c'est pourquoi il reste un choix général courant dans plusieurs applications de cathéters. Comment la construction des couches affecte la pression d'éclatement Les tubes à ballonnet peuvent être produits sous forme de construction à une, deux ou trois couches, et le nombre de couches est l'un des déterminants les plus importants de la pression d'éclatement réalisable. Les constructions multicouches combinent des matériaux aux propriétés complémentaires, telles qu'une couche externe axée sur la résistance associée à une couche interne plus flexible, pour augmenter la résistance à la pression sans augmenter significativement l'épaisseur de la paroi. Pression nominale d'éclatement par couche de construction (atm) 45-55 guichets automatiques Triple couche 28-35 guichets automatiques Double couche 14-20 guichets automatiques Monocouche Comme l'illustre le graphique, le tube de ballon triple couche peut atteindre des pressions d'éclatement de 45 à 55 atm , considérablement plus élevé que les constructions monocouches, c'est pourquoi les conceptions multicouches sont généralement spécifiées pour les applications à haute pression telles que le traitement des lésions calcifiées. Les constructions à double couche offrent un juste milieu pratique, offrant une résistance à la pression nettement plus élevée que les tubes à une seule couche tout en restant plus simples à fabriquer qu'une construction à triple couche complète. Les tubes monocouche restent adaptés aux applications à basse pression où la simplicité du profil et une production rentable sont la priorité. Performances d'allongement et de moulage par soufflage Le comportement d'allongement pendant le processus de moulage par soufflage détermine la régularité avec laquelle un ballon se dilate depuis sa forme de paraison jusqu'à son diamètre cible final. La sélection des matériaux et les paramètres de traitement influencent tous deux cette courbe, et des propriétés d'allongement inadaptées sont une cause fréquente d'épaisseur de paroi inégale dans les ballons finis. Le graphique linéaire ci-dessous illustre l'expansion typique du diamètre relatif à mesure que la pression de moulage par soufflage augmente pour deux familles de matériaux de tubes de ballon courants. Expansion du diamètre relatif pendant le moulage par soufflage (%) 100 50 0 Étape 1 Étape 2 Étape 3 Étape 4 Étape 5 Étape 6 Tubes à base de nylon Tubes à base de Pebax Les tubes à base de nylon atteignent leur expansion cible plus tôt dans le cycle de moulage par soufflage, ce qui est cohérent avec leur comportement plus conforme, tandis que les tubes à base de Pebax se dilatent plus progressivement et continuent de croître à des niveaux de pression plus élevés, reflétant leur profil de performance généralement semi-conforme à non conforme. Cette différence dans le comportement d'expansion est l'une des raisons pour lesquelles la sélection des matériaux doit être finalisée dès le début du développement des tubes pour ballons, car elle façonne directement la fenêtre de processus utilisée lors du moulage par soufflage et la géométrie finale du ballon réalisable. Référence dimensionnelle pour les tubes de ballons médicaux Les tubes à ballonnet sont disponibles dans une large gamme de tailles pour prendre en charge tout, des applications coronariennes aux dispositifs vasculaires périphériques plus grands. Le tableau ci-dessous résume les points de référence dimensionnels généraux par catégorie d'application. Référence dimensionnelle générale pour les tubes de ballons médicaux par catégorie d'application Demande Diamètre intérieur typique Construction de couche commune Conformité typique Angioplastie coronaire 0,10 mm - 0,60 mm Double couche Semi-conforme Livraison de stent 0,20 mm - 1,00 mm Triple couche Non conforme Dilatation vasculaire périphérique 1,00 mm - 4,00 mm Simple ou double couche Conforme to semi-compliant Dilatation d'accès de gros calibre 4,00 mm - 8,00 mm Monocouche Conforme La production de tubes de ballons grandeur nature s'étend généralement sur une plage de diamètre intérieur de 0,10 mm à 8,00 mm , couvrant presque toutes les applications courantes d'accès coronarien, périphérique et de gros calibre au sein d'une seule capacité de fabrication. Comment la qualité des tubes affecte les performances du ballon La qualité du tube du ballon a un effet direct et mesurable sur les performances du ballon fini, puisque toute incohérence présente dans le tube brut a tendance à se répercuter sur le ballon moulé par soufflage. Comprendre ces relations aide les ingénieurs à prioriser les spécifications de tubes les plus importantes pour leur appareil spécifique. Une mauvaise concentricité dans les tubes bruts entraîne généralement une épaisseur de paroi inégale après le moulage par soufflage, augmentant ainsi le risque d'un point d'éclatement asymétrique. Une ellipticité incohérente peut provoquer une expansion inégale pendant le gonflage, affectant la façon dont le ballon entre en contact avec la paroi du vaisseau. La variation de la tolérance d'épaisseur de paroi affecte directement la cohérence de la pression d'éclatement au sein d'un lot de production. La variabilité de l'allongement entre les lots de tubes peut modifier la fenêtre du processus de moulage par soufflage, nécessitant une revalidation des paramètres du processus. C'est pourquoi les ingénieurs d'appareils demandent généralement des données dimensionnelles au niveau du lot, y compris des mesures de concentricité et d'ellipticité, plutôt que de se fier uniquement aux spécifications nominales lors de la qualification d'un nouveau fournisseur de tubes pour ballons. Options de personnalisation pour les tubes d'arbre de ballon Les projets de tubes de ballons personnalisés commencent généralement par une exigence d’allongement cible et de pression d’éclatement, à partir desquelles la sélection des matériaux et la construction des couches sont développées. Les demandes de personnalisation courantes sont les suivantes. Sélection de matériaux entre le nylon, le Pebax et d'autres familles de polymères en fonction du comportement de conformité cible Nombre de couches et appariement des matériaux des couches pour atteindre un objectif de pression d'éclatement spécifique Réglage de l'allongement pour correspondre à une fenêtre de processus de moulage par soufflage spécifique Personnalisation dimensionnelle sur toute la plage de diamètres intérieurs de 0,10 mm à 8,00 mm Production à tolérance serrée jusqu'à ±0,01 mm pour les applications de haute précision Une équipe R&D expérimentée travaillant aux côtés d'un ingénieur en matière d'allongement et de pression d'éclatement peut contribuer à raccourcir le cycle de développement en réduisant les options de matériaux et de processus avant le début de la production formelle d'échantillons. Qui fabrique des tubes pour ballons médicaux Ningbo Linstant Polymer Materials Co., Ltd. opère depuis 2014 en tant que fabricant et fournisseur professionnel de tubes médicaux OEM et ODM, employant désormais plus de 400 salariés à travers les technologies de traitement d’extrusion, de revêtement et de post-traitement pour les tubes médicaux en polymère. Forte d'une vaste expérience en extrusion, la société propose des tubes pour ballons présentant des tolérances serrées et de bonnes propriétés mécaniques, supportant une tolérance minimale de ±0,01mm et une production pleine grandeur couvrant une plage de diamètres intérieurs de 0,10 mm à 8,00 mm, y compris toutes les tailles courantes utilisées dans les applications coronariennes, périphériques et de gros diamètre. Des constructions de tubes à ballonnet à simple, double et triple couche sont disponibles, avec une résistance à la pression du ballon multicouche atteignant 45-55 guichets automatiques , et l'équipe expérimentée de recherche et développement de l'entreprise peut développer des tubes de ballon personnalisés en fonction des exigences spécifiques en matière d'allongement et de pression d'éclatement. Une bonne concentricité et une bonne ellipticité sont maintenues tout au long de la production, garantissant ainsi des performances de ballon cohérentes et reproductibles pour les fabricants d'appareils. Foire aux questions Q1 : Qu’est-ce qu’un tube à ballonnet médical ? Le tube à ballon médical est un tube en polymère extrudé avec précision utilisé pour former le segment de ballon gonflable d'un cathéter de dilatation à ballon par un processus de moulage par soufflage. Q2 : À quoi sert le tube de ballon ? Il est utilisé pour fabriquer des cathéters à ballonnet pour des procédures telles que la dilatation des vaisseaux et le déploiement de stents, où une expansion contrôlée et prévisible est requise. Q3 : Qu'est-ce que la conformité du ballon ? La conformité du ballon décrit l'augmentation du diamètre d'un ballon à mesure que la pression de gonflage augmente, allant d'un comportement conforme à semi-conforme à non conforme. Q4 : Comment la tubulure affecte-t-elle les performances du ballon ? La concentricité, l'ellipticité et la tolérance des parois des tubes affectent directement l'uniformité des parois du ballon, le comportement en expansion et la cohérence de la pression d'éclatement après le moulage par soufflage. Q5 : Les tubes de ballon peuvent-ils être personnalisés ? Oui, le matériau, le nombre de couches, l’allongement et les paramètres dimensionnels peuvent tous être personnalisés pour répondre aux exigences spécifiques de pression d’éclatement et de conformité. Q6 : Qui fabrique des tubes pour ballons médicaux ? Les entreprises spécialisées dans l'extrusion de polymères médicaux dotées de capacités OEM et ODM fabriquent des tubes pour ballons, en utilisant des processus d'extrusion contrôlés pour répondre à des exigences de tolérance strictes.

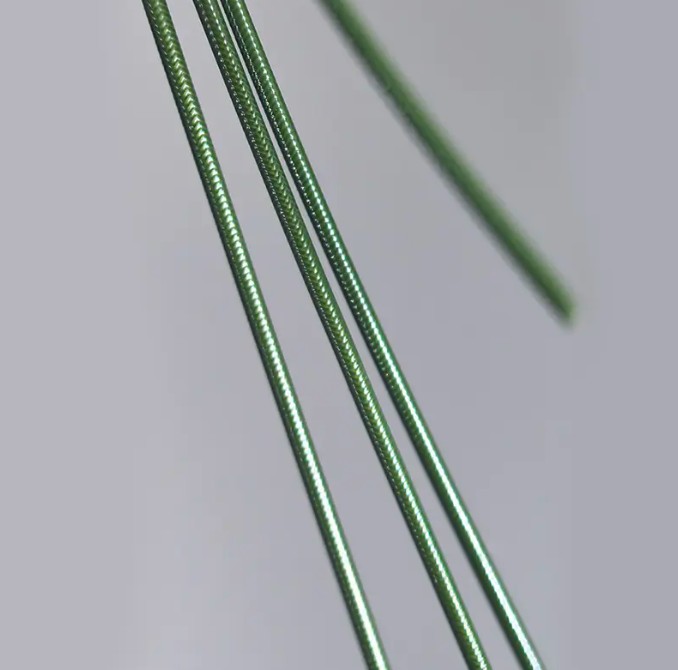

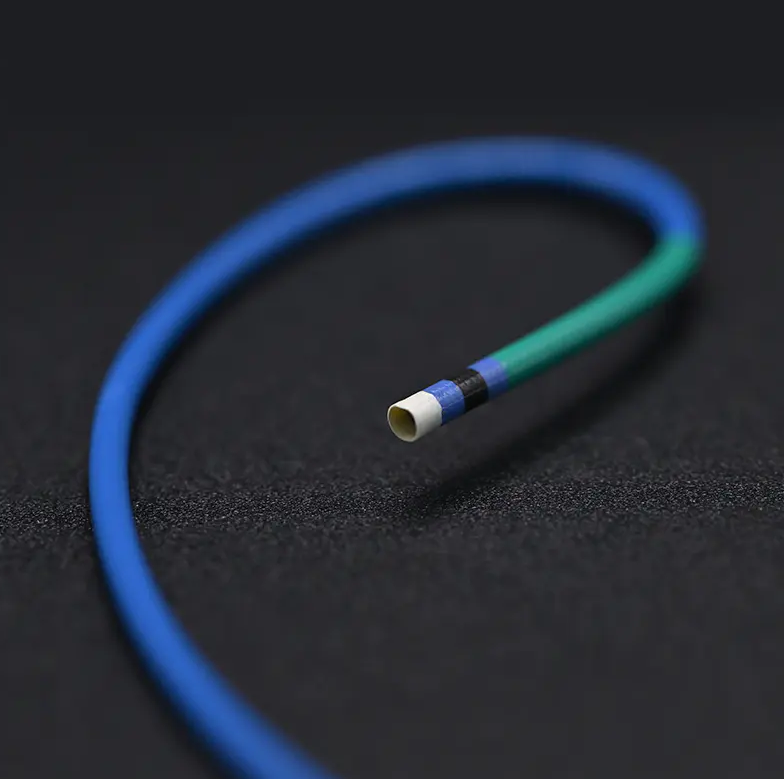

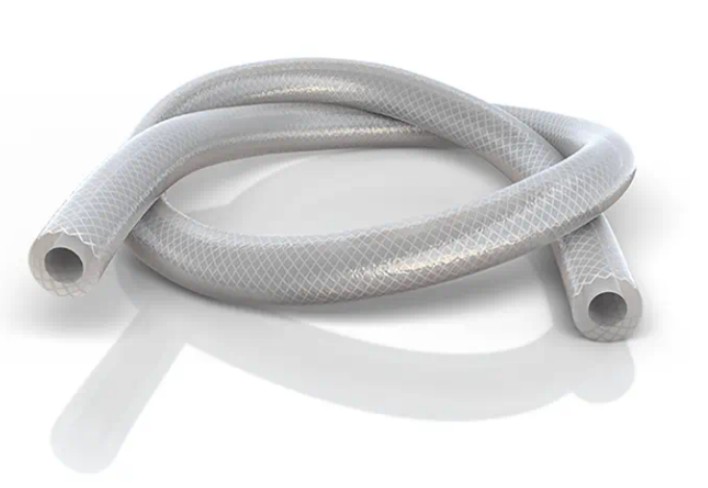

Réponse rapide : la différence fondamentale entre les tubes en polyimide renforcés et standards Les tubes en polyimide renforcé intègrent une tresse métallique ou une couche de bobine dans la paroi en polyimide, tandis que les tubes en polyimide standard reposent uniquement sur le polymère pour leur résistance. Cette différence de construction signifie tube en polyimide renforcé offre une résistance à la torsion et une transmission de couple nettement supérieures , ce qui en fait le choix préféré pour les tiges de cathéter plus longues et les dispositifs qui doivent naviguer dans un système vasculaire tortueux, tandis que les tubes en polyimide standard restent adaptés aux sections plus courtes et moins exigeantes où un profil plus bas est la priorité. Ce guide compare tube en polyimide renforcé par rapport au polyimide standard en termes de résistance, de flexibilité et de données d'application, aidant ainsi les ingénieurs de dispositifs à décider quelle construction convient à une conception de cathéter ou de microcathéter donnée. Qu'est-ce qu'un tube en polyimide renforcé ? Les tubes en polyimide renforcé sont fabriqués en ajoutant une couche de fil métallique, généralement en acier inoxydable, dans la paroi du tube pendant le processus de revêtement. Cette couche de renfort est entièrement encapsulée entre les couches intérieures et extérieures de polyimide, de sorte que le tube fini conserve une surface interne et externe lisse tout en obtenant des performances mécaniques nettement supérieures à celles des tubes en polyimide non renforcés de même épaisseur de paroi. Deux modèles de renforcement courants Renfort tressé : des fils fins sont tissés selon un motif croisé autour de la paroi du tube, améliorant ainsi la transmission du couple et la résistance à la pression d'éclatement Renfort de bobine : un seul fil est enroulé selon un motif hélicoïdal le long de la longueur du tube, favorisant la flexibilité et la résistance au pliage plutôt que le contrôle du couple Les tubes de cathéter tressés et les tubes renforcés par spirale ne sont pas des choix interchangeables ; le modèle correct dépend si la conception d'un dispositif donne la priorité au contrôle de la rotation, comme les cathéters orientables, ou à la traçabilité fluide à travers une anatomie incurvée, comme de nombreuses applications de microcathéters. Pourquoi le renforcement est utilisé dans les tubes médicaux Les tubes en polyimide standard offrent déjà de fortes propriétés de traction pour leur épaisseur de paroi, mais les tiges de cathéter longues et fines sont toujours confrontées à deux défis persistants : le vrillage lors du déplacement dans des courbes anatomiques pointues et la perte de couple lorsqu'un médecin doit faire pivoter l'extrémité proximale pour contrôler l'extrémité distale. Le renforcement résout directement ces deux problèmes en répartissant la charge mécanique le long de la couche de fil plutôt que de s'appuyer uniquement sur la paroi polymère. Efficacité de transmission du couple par construction (%) 92% Tressé Renforcé 71% Bobine renforcée 39% Polyimide standard Comme le montre le graphique, le renfort tressé offre la plus grande efficacité de transmission de couple , c'est pourquoi les tiges de cathéter orientables nécessitant un contrôle de rotation précis un à un spécifient généralement une construction tressée. Le renforcement de la bobine améliore la transmission du couple par rapport au polyimide standard, mais met davantage l'accent sur la flexibilité et la résistance au pliage, tandis que le tube en polyimide standard, dépourvu de couche de fil, transmet proportionnellement moins de force de rotation sur sa longueur. Les tubes renforcés améliorent-ils la résistance à la torsion ? La résistance à la torsion décrit la capacité d'un tube à conserver son diamètre de lumière interne lorsqu'il est plié autour d'un petit rayon, ce qui affecte directement si les fluides, les dispositifs ou les fils guides peuvent continuer à traverser le cathéter pendant la navigation. Le graphique linéaire ci-dessous compare le rayon de courbure minimum avant le début de la restriction du flux lumineux sur les trois types de construction, testé sur des angles de courbure croissants. Rétention de la lumière par rapport à l'angle de courbure (%) 100 50 0 30° 60° 90° 120° 150° 180° Bobine renforcée Tressé Renforcé Polyimide standard Les tubes renforcés par spirale présentent la rétention de lumière la plus forte à mesure que l'angle de courbure augmente, c'est pourquoi les constructions en spirale sont fréquemment privilégiées pour les tubes de microcathéter qui doivent parcourir des trajets vasculaires très tortueux sans restreindre le débit. Le renfort tressé résiste également bien, bien que légèrement moins que la bobine aux angles de courbure extrêmes, car le motif de fil croisé est davantage optimisé pour le couple que pour la flexibilité à rayon serré. Les tubes en polyimide standard, sans couche de fil, présentent la plus forte baisse de rétention de lumière à mesure que l'angle de courbure augmente, confirmant que le renforcement améliore considérablement la résistance à la torsion dans des parcours anatomiques exigeants. Polyimide renforcé ou standard : comparaison complète des performances Au-delà de la résistance au couple et à la torsion individuellement, les ingénieurs d'appareils doivent généralement peser ensemble plusieurs critères de performances. Le tableau radar ci-dessous compare les tubes standard en polyimide, tressés renforcés et renforcés par bobine selon cinq facteurs pertinents pour la conception de la tige du cathéter. Standard vs Tressé vs Coil Renforcé Contrôle du couple Résistance à la torsion Profil Minceur Traçabilité Pression d'éclatement Tressé Renforcé Bobine renforcée Polyimide standard Les tubes renforcés tressés obtiennent les meilleurs résultats en termes de contrôle du couple et de résistance à la pression d'éclatement, prenant en charge les dispositifs qui nécessitent une réponse en rotation précise et une tolérance de pression interne plus élevée, tels que les voies d'injection de contraste. Les tubes renforcés par bobine obtiennent les meilleurs résultats en termes de traçabilité et restent compétitifs en termes de résistance à la torsion, ce qui les rend bien adaptés aux tubes de microcathéter naviguant dans de petits vaisseaux incurvés. Les tubes en polyimide standard obtiennent les meilleurs résultats en termes de finesse de profil, car l'absence de couche de fil maintient l'épaisseur globale de la paroi au minimum, ce qui reste précieux pour les sections les plus distales et de plus petit diamètre d'un dispositif où un renforcement n'est pas nécessaire. Tableau de référence dimensionnel et mécanique Le tableau ci-dessous présente les points de référence dimensionnels et mécaniques généraux pour les trois types de construction de tubes, utiles lors de la planification initiale de la conception du cathéter. Comparaison de référence générale des tubes en polyimide renforcés standard, renforcés par bobine et tressés Construction Épaisseur de paroi typique Couche de renfort Idéal pour Polyimide standard 0,006 mm - 0,020 mm Aucun Sections de pointe distales, besoins de petit profil Bobine renforcée 0,015 mm - 0,035 mm Bobine hélicoïdale monofilaire Tiges de microcathéters, chemins tortueux Tressé Renforcé 0,020 mm - 0,050 mm Tresse de fil de croisement Cathéters orientables, dispositifs à couple critique Étant donné que les couches de renfort s'ajoutent à l'épaisseur globale de la paroi, les ingénieurs combinent fréquemment des types de construction le long d'une seule tige de cathéter, en utilisant une section renforcée plus solide au niveau proximal et une section en polyimide standard plus fine au niveau distal pour équilibrer la résistance, le profil et la flexibilité sur toute la longueur du dispositif. Où des tubes en polyimide renforcé sont utilisés Les tubes en polyimide renforcé apparaissent dans une gamme de catégories de dispositifs basés sur des cathéters, en particulier lorsque le dispositif doit parcourir une distance significative à travers le système vasculaire tout en maintenant l'intégrité et le contrôle de la tige. Cathéters neurovasculaires, où une navigation précise dans de petits vaisseaux cérébraux incurvés nécessite une résistance fiable à la torsion Cathéters électrophysiologiques orientables, où une réponse précise au couple est essentielle pour le positionnement de l'embout Cathéters de guidage et gaines de guidage, où une tige stable facilite le passage des dispositifs secondaires Dispositifs d'accès vasculaire périphérique, où les longueurs de tige plus longues augmentent le risque de vrillage sans renforcement Cathéters d'administration de médicaments et de contraste, où la résistance à la pression d'éclatement supporte des pressions d'injection plus élevées Le polyimide renforcé est couramment utilisé dans les cathéters neurovasculaires en particulier parce que ces dispositifs doivent parcourir certaines des anatomies vasculaires les plus tortueuses du corps tout en délivrant un stent, une spirale ou un autre dispositif thérapeutique à un emplacement précis, une tâche qui dépend fortement à la fois de la résistance à la torsion et de la réponse prévisible au couple. Options de renforcement personnalisées pour les tubes de cathéter Les tubes de renforcement du cathéter peuvent être adaptés aux exigences spécifiques d'un dispositif en ajustant le motif de fil, le pas et la composition du matériau de la couche de renforcement ainsi que les paramètres du revêtement de polyimide environnant. Paramètres de renforcement réglables Nombre et angle de sélection de tresse, affectant l'équilibre entre le contrôle du couple et la flexibilité Pas de bobine et diamètre de fil, affectant la résistance au vrillage et la rigidité globale de l'arbre Zones de rigidité variables le long d'un seul arbre, passant des sections renforcées aux sections en polyimide standard Épaisseur d'encapsulation, équilibrant le diamètre extérieur global par rapport aux performances mécaniques Les constructions à rigidité variable, dans lesquelles la densité de renforcement change progressivement le long de la longueur de la tige, sont de plus en plus demandées pour les dispositifs nécessitant une section proximale plus rigide pour pouvoir être poussée, associée à une section distale plus douce et plus flexible pour une navigation atraumatique. Travailler avec un fabricant de tubes renforcés : ce qu'il faut vérifier L'approvisionnement en tubes en polyimide renforcé implique un processus plus complexe que les tubes standard, car l'étape de renforcement du fil doit être étroitement contrôlée pour maintenir des dimensions de lumière constantes et éviter l'exposition du fil à la surface du tube. Quelques points de vérification peuvent aider à réduire le risque de qualification lors de l’évaluation d’un fournisseur. Confirmation de la certification ISO et d'un système de gestion de la qualité documenté pour la production de tubes médicaux renforcés Capacité interne de tressage et de bobinage intégrée au processus de revêtement polyimide Expérience dans la production d'arbres à rigidité variable ou renforcés multizones, pas seulement de tubes uniformes Prise en charge des workflows de développement OEM et ODM avec des exemples d'itérations avant les exécutions de production complètes Procédures de manipulation de tubes stériles adaptées à la fabrication en salle blanche ou en environnement contrôlé Ningbo Linstant Polymer Materials Co., Ltd. opère depuis 2014 en tant que fabricant et fournisseur professionnel de tubes médicaux OEM et ODM, employant désormais plus de 400 salariés à travers les technologies de traitement d’extrusion, de revêtement et de post-traitement pour les tubes médicaux en polymère. L'engagement de la société envers les fabricants de dispositifs médicaux se concentre sur la précision, la sécurité, les diverses capacités de traitement et la qualité constante des produits, prenant en charge les constructions de tubes en polyimide standard et renforcés pour les applications de cathéters et de microcathéters. En tant que fabricant sous contrat de tubes de cathéter, la société continue d'investir dans l'innovation indépendante et dans la recherche et le développement autonomes pour répondre aux exigences évolutives de conception de dispositifs. Foire aux questions Q1 : Qu’est-ce qu’un tube en polyimide renforcé ? Les tubes en polyimide renforcé sont des tubes en polyimide avec une tresse métallique ou une couche de fil enroulé intégrée dans le mur, encapsulée entre les couches intérieures et extérieures de polyimide pour une résistance accrue. Q2 : Qu’est-ce qu’un tube de cathéter tressé ? Le tube de cathéter tressé utilise un motif de fils croisés tissé autour de la paroi du tube pour améliorer la transmission du couple et la résistance à la pression d'éclatement, idéal pour les dispositifs orientables. Q3 : Pourquoi le renforcement est-il utilisé dans les tubes médicaux ? Le renforcement améliore la résistance à la torsion et la transmission du couple, aidant les tiges du cathéter à maintenir l'intégrité de la lumière et le contrôle de la rotation pendant la navigation dans le système vasculaire. Q4 : Les tubes renforcés améliorent-ils la poussée ? Oui, la couche de fil ajoutée répartit la charge mécanique le long de l'arbre, améliorant ainsi la capacité de poussée et réduisant le risque de flambage de l'arbre pendant l'avancement du dispositif. Q5 : Qu'est-ce que la résistance à la torsion des cathéters ? La résistance à la torsion fait référence à la capacité d'un tube à conserver la forme de sa lumière interne lorsqu'il est plié, évitant ainsi une restriction du débit ou des problèmes de passage de l'appareil pendant la navigation. Q6 : Quelle est la résistance des tubes en polyimide renforcé ? Les constructions renforcées présentent généralement une transmission de couple et une résistance à la pression d'éclatement nettement plus élevées que les tubes en polyimide standard de même épaisseur de paroi. Q7 : Quels appareils utilisent des tubes renforcés ? Les tubes en polyimide renforcé sont couramment utilisés dans les cathéters neurovasculaires, les cathéters d'électrophysiologie orientables, les cathéters guides et les dispositifs d'administration de médicaments ou de produits de contraste. Q8 : Le polyimide renforcé est-il utilisé dans les cathéters neurovasculaires ? Oui, le polyimide renforcé est largement utilisé dans les cathéters neurovasculaires car ces dispositifs nécessitent une résistance fiable à la torsion et un contrôle du couple à travers les vaisseaux cérébraux tortueux.

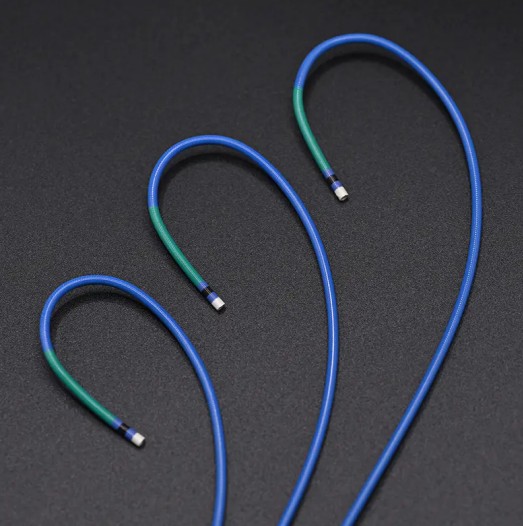

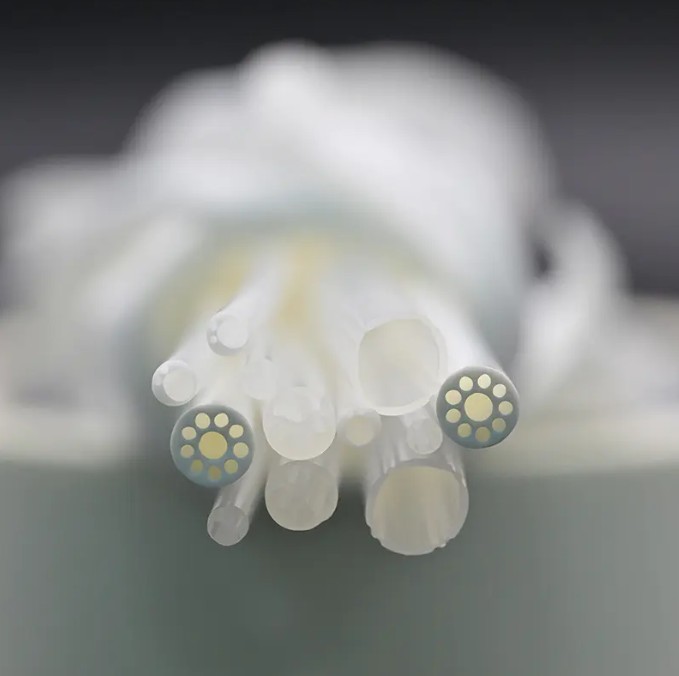

Réponse rapide : quoi Tubes médicaux en polyimide Est utilisé pour Le tube médical en polyimide est un tube en polymère à paroi mince utilisé à l'intérieur des cathéters, des microcathéters et d'autres dispositifs peu invasifs où haute résistance à la traction, résistance chimique et précision dimensionnelle sont nécessaires dans un très petit diamètre. Il est le plus souvent spécifié pour les tiges de microcathéters, les revêtements de fils guides et les composants du système d'administration, car il peut être extrudé avec des diamètres internes aussi petits que 0,10 mm tout en conservant des tolérances serrées sous des flexions répétées. Ce guide couvre les propriétés des matériaux, les considérations de fabrication et les données d'application derrière tube médical en polyimide , avec des comparaisons visuelles pour aider les ingénieurs d'appareils et les équipes d'approvisionnement à évaluer le polyimide par rapport à d'autres matériaux de tubes courants tels que les revêtements à base de PTFE et de nylon. Qu’est-ce qu’un tube médical en polyimide ? Les tubes en polyimide (tubes PI) de LINSTANT sont produits en appliquant une résine polyimide liquide en couches de revêtement successives sur un mandrin amovible, puis en durcissant chaque couche à haute température jusqu'à ce que l'épaisseur de paroi souhaitée soit obtenue. Ce processus basé sur le revêtement, plutôt que l'extrusion traditionnelle seule, permet aux tubes en polyimide d'atteindre épaisseurs de paroi ultra fines tout en conservant l'intégrité structurelle sur de très petits diamètres, ce qui est difficile à réaliser avec de nombreux autres matériaux de tubes polymères. Caractéristiques des matériaux de base Haute résistance à la traction par rapport à l'épaisseur de la paroi, permettant une poussée dans les tiges du cathéter Forte stabilité dimensionnelle lors de cycles répétés de flexion et de couple Résistance chimique à la plupart des solvants et processus de stérilisation utilisés dans l'assemblage des appareils Tolérance à haute température, prenant en charge un fonctionnement à long terme au-dessus de 350°C et une exposition à court terme jusqu'à 450°C Bonne biocompatibilité pour les applications avec contact interne avec le patient En raison de cette combinaison de résistance et de précision, les tubes en polyimide sont largement spécifiés comme couche structurelle externe ou intermédiaire dans les constructions de tubes de cathéter multicouches, souvent associés à un matériau de revêtement intérieur lubrifiant. Pourquoi le polyimide est utilisé dans la construction de cathéters et de microcathéters Les tubes de cathéter et de microcathéter doivent équilibrer trois besoins concurrents : un profil suffisamment petit pour naviguer dans un système vasculaire étroit, une résistance de colonne suffisante pour être poussée à travers le corps sans se plier et une flexibilité suffisante pour suivre une anatomie incurvée. Les tubes en polyimide répondent mieux à cet équilibre que de nombreux matériaux alternatifs de très petits diamètres, c'est pourquoi ils constituent un choix courant pour la construction de tubes de microcathéters. Résistance à la traction selon le matériau du tube (relative, point médian de la plage MPa) 231 MPa Polyimide (PI) 31 MPa PTFE 45 MPa Nylon (PA12) 20 MPa Pébax Comme illustré ci-dessus, la résistance à la traction du polyimide est nettement supérieure à celle du PTFE, du nylon ou du Pebax à épaisseur de paroi comparable, ce qui permet aux ingénieurs d'appareils de réduire l'épaisseur de paroi tout en répondant aux exigences structurelles. Ceci est particulièrement précieux dans les tubes de microcathéter, où chaque fraction de millimètre d’épaisseur de paroi affecte directement le diamètre de la lumière interne réalisable et le profil global du dispositif. Le polyimide est-il meilleur que le PTFE ? Une comparaison côte à côte Le polyimide et le PTFE sont souvent utilisés ensemble plutôt que comme substituts directs, car chaque matériau apporte des caractéristiques de performance différentes à un ensemble de tube de cathéter fini. Le tableau radar ci-dessous compare les deux matériaux, ainsi qu'une construction composite PI/PTFE, selon cinq critères de performance sur une échelle relative de 1 à 10. PI contre PTFE contre composite PI/PTFE Résistance à la traction Lubrification Capacité à paroi mince Rigidité structurelle Résistance chimique Polyimide PTFE Composite PI/PTFE Le polyimide est clairement leader en termes de résistance à la traction, de capacité à paroi mince et de rigidité structurelle, c'est pourquoi il est fréquemment utilisé comme couche structurelle externe d'une tige de cathéter. Le PTFE, en revanche, obtient le score le plus élevé en termes de pouvoir lubrifiant, ce qui en fait le matériau préféré pour la surface de la lumière interne où les fils guides et autres dispositifs doivent glisser avec un minimum de friction. Un Construction composite PI/PTFE combine les deux points forts, en utilisant la couche PI pour empêcher la déformation et soutenir la poussée tandis que la couche PTFE maintient la paroi interne lisse, c'est pourquoi les constructions composites sont courantes dans les conceptions de tubes de cathéter haute performance. Référence des dimensions standard et de l'épaisseur de paroi Étant donné que les tubes en polyimide sont fabriqués par un processus de revêtement en couches plutôt que par une seule extrusion directe, l'épaisseur de la paroi peut être contrôlée avec une grande précision. Le tableau ci-dessous présente les plages dimensionnelles typiques référencées lors des premières étapes de conception de l'appareil. Référence dimensionnelle générale pour les tubes en polyimide de qualité médicale par catégorie d'application Demande Diamètre intérieur typique Épaisseur de paroi typique Construction commune Tige de microcathéter 0,10 mm - 0,60 mm 0,006 mm - 0,015 mm PI monocouche Gaine de fil guide 0,15 mm - 0,80 mm 0,008 mm - 0,020 mm Composite PI/PTFE Gaine du système de mise en place 0,50 mm - 2,00 mm 0,02 mm - 0,05 mm PI multicouche Tubulure d'introduction/d'accès 1,00 mm - 5,00 mm 0,03 mm - 0,08 mm PI renforcé Alors que la plage de diamètres intérieurs standard pour la plupart des applications de tubes en polyimide se situe entre 0,10 mm et 2 mm , la capacité de production de masse s'est développée ces dernières années pour prendre en charge des diamètres intérieurs allant jusqu'à 5,00 mm pour des systèmes de distribution plus grands et des composants de tubes d'accès. Performances de résistance à la température et aux produits chimiques La résistance à la température est un différenciateur clé pour les tubes en polyimide, en particulier lors des étapes de fabrication de dispositifs telles que le collage par refusion, le traitement au laser ou les cycles de stérilisation qui impliquent des températures élevées. Le graphique linéaire ci-dessous montre la stabilité mécanique relative des tubes en polyimide sur une plage de températures croissante par rapport à un matériau de tube standard à base de nylon. Stabilité mécanique relative par rapport à la température (%) 100 50 0 100C 150°C 200C 250C 300C 350C Tube en Polyimide Tubes à base de nylon Les tubes en polyimide conservent un pourcentage élevé de leur stabilité mécanique même lorsque les températures grimpent jusqu'à 300°C et au-delà, supportant ainsi une température de fonctionnement à long terme supérieure à 350°C et exposition à court terme jusqu'à 450°C. En comparaison, les tubes à base de nylon commencent à perdre leur stabilité structurelle bien avant d'atteindre ces températures, ce qui limite leur adéquation aux processus de fabrication impliquant un collage par chaleur ou des étapes de stérilisation à haute température. Considérations sur la biocompatibilité et la stérilisation Pour tout composant en contact direct ou indirect avec le patient, les tests de biocompatibilité et de compatibilité de stérilisation sont des exigences de base. Les tubes en polyimide destinés à être utilisés dans des dispositifs médicaux sont généralement évalués par rapport aux cadres d'évaluation biologique reconnus référencés dans OIN 10993 , la norme internationale pour l'évaluation biologique des dispositifs médicaux, qui couvre les tests de cytotoxicité, de sensibilisation et d'irritation relatifs aux composants des cathéters et des microcathéters (Organisation internationale de normalisation, ISO 10993). Compatibilité avec la stérilisation Les tubes en polyimide conservent généralement une stabilité dimensionnelle et mécanique dans les méthodes de stérilisation courantes utilisées dans la fabrication de dispositifs médicaux, notamment l'oxyde d'éthylène (EtO), l'irradiation gamma et les processus d'autoclave à vapeur, en raison de leur résistance aux températures élevées et de leur stabilité chimique. Cette large compatibilité est l’une des raisons pour lesquelles le polyimide est fréquemment sélectionné pour les composants qui doivent rester dimensionnellement cohérents après la stérilisation terminale. Stérilisation à l'oxyde d'éthylène (EtO) : couramment utilisée pour les assemblages de cathéters finis Irradiation gamma : adaptée compte tenu de la stabilité chimique et aux radiations du polyimide Autoclave à vapeur : pris en charge par la plage de performances haute température du polyimide Où les tubes médicaux en polyimide sont appliqués Les tubes en polyimide sont spécifiés pour une gamme de catégories de dispositifs mini-invasifs. Le tableau ci-dessous résume les domaines d'application courants et la principale raison pour laquelle le polyimide est sélectionné pour chacun. Applications courantes des dispositifs médicaux pour les tubes composites en polyimide et PI/PTFE Catégorie d'appareil Exigence principale Construction préférée Microcathéters neurovasculaires Profil ultra-petit, grande capacité de poussée PI monocouche Fils de guidage Faible friction, transmission du couple Composite PI/PTFE Systèmes de délivrance cardiaque Résistance à la torsion, stabilité dimensionnelle PI multicouche Canaux pour instruments endoscopiques Résistance chimique, paroi fine PI enduit Gaines d'accès pour diagnostic Lumière constante, stabilité à la stérilisation PI renforcé Dans presque toutes ces catégories, l'exigence sous-jacente est cohérente : les ingénieurs ont besoin d'un matériau de tube qui conserve une dimension de lumière précise et reproductible après stérilisation tout en résistant aux contraintes mécaniques de la navigation dans le système vasculaire, qui est le profil de résistance principal des tubes en polyimide de qualité médicale. Tubes en polyimide personnalisés : ce que les ingénieurs d'appareils peuvent spécifier Les projets OEM de tubes médicaux personnalisés impliquent généralement l’ajustement de plusieurs paramètres au-delà du diamètre intérieur et extérieur de base. Une approche exclusive de formulation de résine PI permet aux fabricants d’ajuster le module, la résistance à la traction, l’allongement et la couleur pour répondre aux exigences spécifiques d’un appareil. Paramètres couramment personnalisés Réglage du module et de l'allongement pour équilibrer la flexibilité et la capacité de poussée pour une conception de cathéter spécifique Réduction de l'épaisseur de paroi grâce à un processus de revêtement multi-passes pour tubes en polyimide à paroi ultra fine Codage couleur pour les assemblages de dispositifs multi-lumières ou multi-composants Amélioration de l'adhérence, permettant une liaison directe sur des matériaux tels que le nylon et le TPU sans traitement de surface supplémentaire Stratification composite avec PTFE pour les applications nécessitant à la fois résistance et pouvoir lubrifiant de la paroi interne La capacité de liaison directe sans traitement de surface constitue un avantage pratique lors de l'assemblage du dispositif, car elle réduit le nombre d'étapes de traitement nécessaires pour joindre le tube en polyimide aux composants adjacents dans une construction de cathéter multi-matériaux. Travailler avec un fabricant de tubes médicaux : ce qu'il faut vérifier Les fabricants d'appareils qui s'approvisionnent en composants de tubes en polyimide doivent confirmer le contrôle des processus, la documentation qualité et l'expérience spécifique à l'application d'un fournisseur avant de finaliser un projet. Quelques points de vérification clés peuvent contribuer à réduire les risques de qualification lors du développement des appareils. Confirmation de la certification ISO et d'un système de gestion de la qualité documenté pour la production de tubes médicaux Capacités internes d’extrusion, de revêtement et de post-traitement plutôt que des sous-étapes externalisées Expérience dans la production de tubes en polyimide extrudés de précision dans la plage de diamètres spécifique requise Prise en charge des workflows de développement OEM et ODM, y compris des exemples d'itérations avant la production complète Procédures documentées de manipulation des tubes stériles pour la production en salle blanche ou en environnement contrôlé Ningbo Linstant Polymer Materials Co., Ltd. opère depuis 2014 en tant que fabricant de tubes médicaux OEM et ODM, employant désormais plus de 400 salariés et spécialisée dans les technologies de traitement d'extrusion, de revêtement et de post-traitement pour les tubes médicaux en polymère. L'approche exclusive de la société en matière de résine PI permet de personnaliser le module, la résistance, l'allongement et la couleur des tubes en polyimide, et son processus de revêtement prend en charge des épaisseurs de paroi plus fines tandis que ses tubes en polyimide offrent une compatibilité de liaison directe avec des matériaux tels que le nylon et le TPU sans traitement de surface. Au-delà de la gamme standard de diamètres intérieurs de 0,10 mm à 2 mm, l'entreprise est capable de produire en série des tubes en polyimide avec des diamètres intérieurs allant jusqu'à 5,00 mm , et ses tubes sont conçus pour des températures de fonctionnement à long terme supérieures à 350°C avec une résistance à court terme jusqu'à 450°C, ainsi qu'une bonne biocompatibilité pour les applications de dispositifs médicaux. Foire aux questions Q1 : Qu’est-ce qu’un tube médical en polyimide ? Le tube médical en polyimide est un tube polymère à paroi mince à haute résistance produit par un processus de revêtement en couches, couramment utilisé dans les tiges de cathéter et de microcathéter et d'autres composants de dispositifs peu invasifs. Q2 : Pourquoi utiliser le polyimide dans les cathéters ? Le polyimide offre une résistance à la traction élevée et une stabilité dimensionnelle avec des épaisseurs de paroi très fines, aidant les tiges de cathéter à maintenir la capacité de poussée et la résistance au pliage dans un petit profil. Q3 : Le polyimide est-il meilleur que le PTFE ? Le polyimide et le PTFE remplissent des rôles différents : le polyimide offre une résistance plus élevée et une capacité à paroi fine, tandis que le PTFE offre un pouvoir lubrifiant supérieur, c'est pourquoi les deux sont souvent combinés dans les tubes composites. Q4 : De quoi est fait le tube du microcathéter ? Les tubes de microcathéter sont généralement fabriqués à partir de polyimide, soit sous forme d'une seule couche, soit dans le cadre d'une construction composite PI/PTFE, pour obtenir de petits diamètres avec une résistance suffisante. Q5 : Les tubes en polyimide peuvent-ils être stérilisés ? Oui, les tubes en polyimide maintiennent généralement leur stabilité dimensionnelle dans les méthodes de stérilisation courantes, notamment les processus à l'oxyde d'éthylène, l'irradiation gamma et les autoclaves à vapeur. Q6 : Le polyimide est-il biocompatible ? Les tubes en polyimide de qualité médicale sont généralement évalués par rapport aux critères d'évaluation biologique ISO 10993 et ​​présentent une bonne biocompatibilité pour les dispositifs en contact avec le patient. Q7 : À quoi servent les tubes en polyimide ? Il est utilisé dans les microcathéters, les revêtements de fils guides, les systèmes d'administration cardiaque et neurovasculaire, les canaux d'instruments endoscopiques et d'autres applications nécessitant une lumière solide à paroi mince. Q8 : Quelles sont les tailles des tubes en polyimide ? Les diamètres intérieurs standard vont généralement de 0,10 mm à 2 mm, avec une capacité de production en série allant jusqu'à 5,00 mm pour un système de distribution plus grand et des composants de tubes d'accès.
