A quoi sert la gaine thermorétractable ?

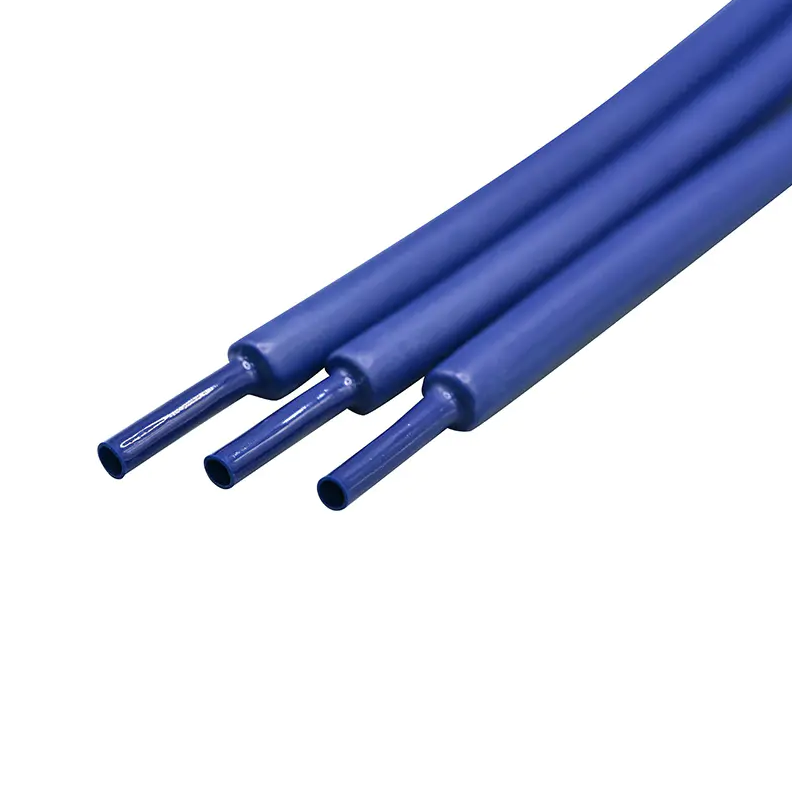

Gaine thermorétractable est un tube thermoplastique qui se contracte lorsqu'il est exposé à la chaleur, formant un manchon protecteur étanche autour des fils, des composants ou des dispositifs médicaux . Il est principalement utilisé pour l'isolation électrique, la protection mécanique, la décharge de traction, le regroupement et l'étanchéité. Dans les applications médicales, il joue un rôle essentiel dans la construction des cathéters, l'encapsulation des dispositifs et le contrôle dimensionnel précis des assemblages de tubes.

Fonctions principales de Gaine thermorétractable

Les gaines thermorétractables remplissent un large éventail de rôles fonctionnels dans tous les secteurs. Comprendre ces applications principales aide les ingénieurs et les concepteurs à choisir le matériau et l'épaisseur de paroi adaptés à leurs besoins spécifiques.

• Isolation électrique : Couvre les conducteurs exposés, les joints de soudure et les bornes pour éviter les courts-circuits et protéger contre une tension jusqu'à plusieurs kilovolts en fonction de l'épaisseur de la paroi.
• Protection mécanique : Protège les câbles et les composants de l'abrasion, des produits chimiques, des rayons UV et de la pénétration de l'humidité.
• Décharge de traction : Réduit les contraintes aux points d'entrée des câbles, prolongeant la durée de vie des connecteurs en répartissant les forces de flexion sur une plus grande surface.
• Regroupement et organisation : Regroupe plusieurs fils ou tubes en un seul assemblage gérable.
• Identification et codage couleur : Disponible dans de nombreuses couleurs pour l'étiquetage des circuits, permettant une maintenance rapide et sans erreur.
• Étanchéité : Les variantes à revêtement adhésif créent des joints imperméables et environnementaux autour des épissures et des connecteurs.


Gaines thermorétractables dans la fabrication de dispositifs médicaux

L'industrie médicale représente l'un des environnements d'application les plus exigeants pour les gaines thermorétractables. Ici, il ne s'agit pas simplement d'un manchon de protection, c'est un composant technique ayant des implications directes sur la sécurité des patients . Les gaines thermorétractables de qualité médicale sont utilisées dans les processus critiques suivants :

Construction du cathéter et stratification des couches

Une gaine thermorétractable est appliquée lors de l'assemblage du cathéter pour lier les couches, contrôler le diamètre extérieur et créer des profils lisses et atraumatique. Une tige de cathéter à ballonnet typique peut utiliser un processus de rétraction double couche pour stratifier une couche de renfort tressée sur un revêtement intérieur, atteignant des pressions d'éclatement supérieures à 20 atm tout en conservant la flexibilité nécessaire à la navigation vasculaire.

Formation de pointe et mise en forme de l'extrémité distale

L'application précise de la chaleur via une gaine thermorétractable permet une géométrie de pointe constante, ce qui est crucial pour guider les cathéters à travers un système vasculaire tortueux. Les tolérances dans le formage des pointes médicales sont souvent respectées ±0,01 mm , nécessitant des tubes avec des taux de rétraction prévisibles et uniformes sur chaque lot.

Encapsulation de capteurs et composants électroniques

Les dispositifs mini-invasifs abritent fréquemment des capteurs de pression, des thermocouples ou des éléments d'imagerie à leurs extrémités distales. La gaine thermorétractable fournit un boîtier biocompatible qui protège ces composants des fluides corporels tout en maintenant une isolation électrique tout au long de la durée de vie de l'appareil.

Ingénierie des transitions d'arbre et des gradients de rigidité

En appliquant des gaines thermorétractables de différents duromètres et épaisseurs de paroi à différentes zones le long de la tige du cathéter, les fabricants conçoivent un gradient de flexibilité contrôlé : rigide au niveau proximal pour la poussabilité, flexible au niveau distal pour la traçabilité . Cette technique est au cœur de la conception de cathéters interventionnels modernes et constitue l’un des avantages déterminants de la collaboration avec des spécialistes expérimentés en tubes médicaux.

Matériaux courants et leurs propriétés

Le choix du matériau détermine la température de rétraction, la flexibilité, la résistance chimique et la biocompatibilité. Le tableau ci-dessous résume les matériaux les plus utilisés dans des contextes médicaux et industriels :

Paramètres clés à spécifier lors de la sélection Gaine thermorétractable

La sélection du mauvais tube peut entraîner des échecs de traitement, un délaminage ou une non-conformité dimensionnelle. Les paramètres suivants doivent être clairement définis avant l’approvisionnement ou le développement du processus :

• Diamètre intérieur fourni (élargi) : Doit être plus grand que le diamètre extérieur du substrat pour permettre un chargement facile sans déformer le substrat.
• Diamètre intérieur récupéré (rétréci) : Doit correspondre à la dimension cible finale de l’assemblage fini après retrait thermique complet.
• Épaisseur de paroi récupérée : Détermine la résistance mécanique et la contribution du tube au diamètre extérieur global du dispositif fini.
• Taux de rétrécissement : Les ratios courants sont 2 : 1, 3 : 1 et 4 : 1 ; des ratios plus élevés offrent une plus grande flexibilité de couverture du substrat sur différents diamètres.
• Température d'activation : Doit correspondre à la tolérance thermique des matériaux sous-jacents et de tout adhésif ou revêtement pré-appliqué.
• Certification de biocompatibilité : La conformité à la norme OIN 10993 est obligatoire pour tout matériau utilisé dans les applications médicales en contact avec les patients.

Applications industrielles et aérospatiales

Au-delà des dispositifs médicaux, les gaines thermorétractables sont essentielles à la fabrication de faisceaux de câbles dans les secteurs de l'automobile, de l'aérospatiale et de l'automatisation industrielle. Dans l'aérospatiale, MIL-DTL-23053 régit les spécifications des gaines thermorétractables, exigeant un caractère ignifuge, une résistance aux fluides et des températures de service continu de -55°C à 150°C ou plus. Les applications automobiles utilisent de la polyoléfine doublée d'adhésif pour protéger les connecteurs sous le capot contre les intempéries, où les vibrations et les cycles thermiques imposent simultanément des contraintes mécaniques et chimiques. Dans la robotique industrielle, la thermorétraction flexible protège les câbles au niveau des joints d'articulation qui peuvent subir des dizaines de millions de cycles de flexion tout au long de la durée de vie d'une machine.

Comment LINSTANT applique la technologie thermorétractable aux tubes médicaux en polymère

LINSTANT se consacre aux tubes médicaux en polymères depuis sa création en 2014, se spécialisant dans les technologies de traitement d'extrusion, de revêtement et de post-traitement pour les fabricants de dispositifs médicaux du monde entier. Le travail principal de l'entreprise recoupe directement les applications de gaines thermorétractables : la construction de tiges de cathéter, la stratification de tubes à ballonnet et l'ingénierie des gradients de rigidité dépendent toutes du type de contrôle précis du processus de rétraction que LINSTANT a développé au cours de plus d'une décennie d'expérience de fabrication ciblée.

La gamme de produits LINSTANT répond à l'ensemble des besoins en matière de construction de cathéters et de tubes médicaux :

• Tubes extrudés monocouches et multicouches pour la construction de tiges de cathéter
• Configurations à lumière unique et multi-lumières pour des conceptions de cathéters complexes et multifonctions
• Tubes à ballonnet monocouche, double couche et triple couche — une application principale dans laquelle le laminage thermorétractable détermine directement la résistance à l'éclatement du ballon, le profil de conformité et la cohérence dimensionnelle
• Gaines renforcées en spirale et tressées conçues pour la poussée et la transmission du couple dans les dispositifs d'accès vasculaire
• Tubes PEEK et Polyimide (PI) pour les applications d'ingénierie exigeantes nécessitant une résistance chimique et thermique extrême
• Solutions de traitement de surface comprenant des revêtements hydrophiles, qui sont souvent appliqués après le processus de rétrécissement pour améliorer le pouvoir lubrifiant des dispositifs vasculaires et urologiques

L'engagement de LINSTANT envers les fabricants de dispositifs médicaux repose sur capacités de développement de processus précises et production stable et reproductible — deux qualités non négociables lorsque les gaines thermorétractables fonctionnent comme un composant structurel dans des dispositifs vitaux où une variation dimensionnelle de quelques microns peut affecter les résultats cliniques.

Meilleures pratiques pour postuler Gaine thermorétractable en fabrication médicale

L'obtention de résultats cohérents, en particulier dans la production de dispositifs médicaux, nécessite des contrôles de processus disciplinés à chaque étape de l'application de la thermorétraction :

1. Utiliser des sources de chaleur calibrées : Les pistolets thermiques, les fours et les systèmes de refusion à mandrin doivent être calibrés à ± 5 °C ou mieux pour garantir un retrait uniforme sans surtraiter les matériaux sous-jacents.
2. Contrôler précisément les dimensions du mandrin : Le diamètre extérieur du mandrin détermine l'ID récupéré de l'assemblage fini ; la variation dimensionnelle du mandrin est une source principale de non-conformité dans la stratification du cathéter.
3. Matériaux hygroscopiques pré-séchés : Les matériaux tels que le Pebax® absorbent l'humidité ambiante, ce qui peut provoquer des vides ou des défauts de surface lors du traitement de rétraction ; le pré-séchage à 60-80°C pendant 4-8 heures est une pratique courante avant le traitement.
4. Validez les profils de retrait avec l’inspection du premier article : Mesurez le diamètre extérieur récupéré, l'épaisseur des parois et la qualité de la surface sur les premières unités de production avant de vous engager dans une série de fabrication complète.
5. Documenter et contrôler les taux de refroidissement : Un refroidissement rapide peut bloquer les contraintes résiduelles ; un refroidissement contrôlé et progressif favorise la stabilité dimensionnelle, en particulier dans les stratifications de cathéters multicouches où différents matériaux ont des coefficients de dilatation thermique différents.

Foire aux questions sur les gaines thermorétractables

Quel rapport de rétraction est le meilleur pour la stratification des cathéters médicaux ?

Pour la plupart des processus de stratification de cathéter, un Tube rétractable PET 2:1 avec une fine paroi récupérée (0,0005″–0,002″) est le choix standard. Un rapport de 4:1 est utilisé lorsque le diamètre élargi doit s'adapter à une large gamme de tailles de substrat, comme dans les installations produisant plusieurs tailles de cathéters sur un appareil partagé.

Les gaines thermorétractables peuvent-elles lier les couches ensemble sans adhésif ?

Dans de nombreux processus de stratification de cathéter, la force de compression du tube rétractable — combinée à la chaleur qui ramollit les couches de polymère sous-jacentes — est suffisante pour créer une liaison stratifiée sans adhésif séparé. Cependant, pour les applications nécessitant un joint hermétique ou lorsque les matériaux de couche sont chimiquement incompatibles, une coextrusion thermorétractable ou une couche de liaison avec revêtement adhésif est utilisée.

Toutes les gaines thermorétractables sont-elles biocompatibles pour un usage médical ?

Non. ISO 10993 des tests – couvrant la cytotoxicité, la sensibilisation et l’hémocompatibilité – sont requis pour tout matériau entrant en contact avec le patient. Le FEP, le PTFE et des qualités spécifiques de Pebax® et de polyoléfine ont établi des profils de biocompatibilité, mais une documentation spécifique au lot est requise pour les soumissions réglementaires à la FDA ou aux organismes de marquage CE.

Quelle épaisseur les parois des gaines thermorétractables peuvent-elles avoir dans les applications médicales de précision ?

Gaine thermorétractable ultra fine en PET avec des épaisseurs de paroi récupérées de 0,0005″ (12,7 µm) est réalisable pour les travaux de précision sur cathéter où la minimisation de la DO supplémentaire est essentielle — en particulier dans les cathéters neurovasculaires avec des diamètres de travail inférieurs à 3 French, où chaque micron d'épaisseur de paroi supplémentaire affecte directement la traçabilité du dispositif à travers l'anatomie cérébrovasculaire.
