Pourquoi les tubes PEEK sont populaires dans les technologies médicales ?

Les tubes COUP D'OEIL gagnent du terrain dans les technologies médicales – voici pourquoi

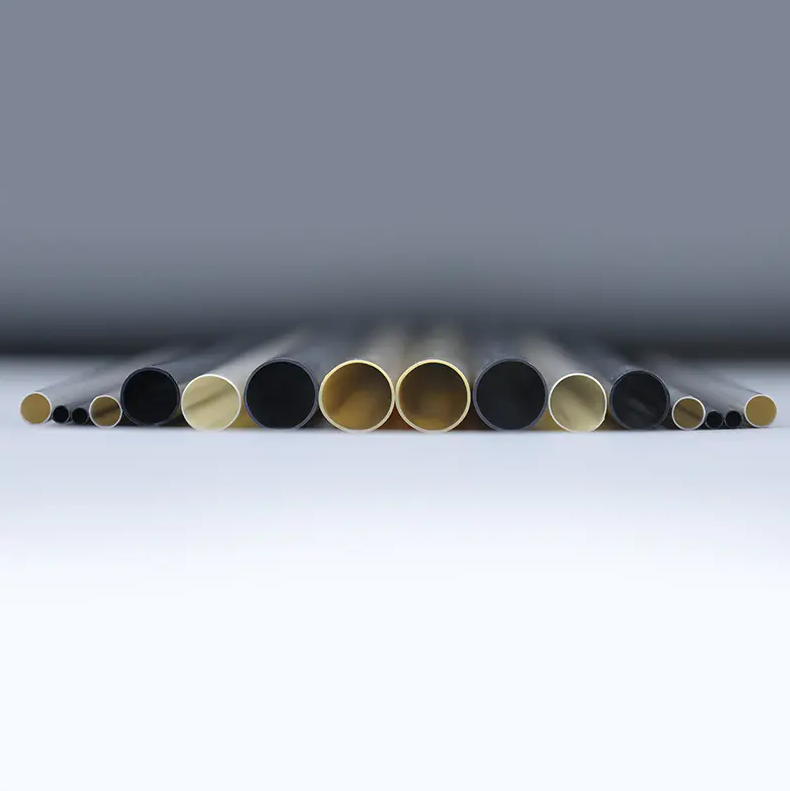

Tube PEEK (Polyéther éther cétone) est devenu l'un des matériaux les plus recherchés dans la fabrication de dispositifs médicaux. Sa combinaison unique de résistance aux hautes températures (au-dessus de 250°C), de résistance mécanique exceptionnelle, de biocompatibilité et d'inertie chimique le rend pratiquement irremplaçable dans les environnements cliniques exigeants. Contrairement aux tubes polymères conventionnels, le PEEK offre des performances qui comblent le fossé entre les métaux et les plastiques – un avantage essentiel à mesure que les appareils de technologie médicale deviennent plus petits, plus intelligents et plus complexes.

Des cathéters cardiovasculaires aux outils chirurgicaux de la colonne vertébrale, les tubes PEEK ne sont pas seulement un choix de matériau : c'est un outil de conception. Cet article explique exactement pourquoi l'industrie des technologies médicales s'appuie sur le PEEK, quelles applications elle domine et ce qu'il faut rechercher lors de son approvisionnement.

Ce qui fait Tube PEEK Démarquez-vous techniquement

Le PEEK est un thermoplastique semi-cristallin avec un profil de performances que peu de polymères peuvent égaler. Son adoption dans le domaine des technologies médicales repose sur des propriétés matérielles mesurables :

La cristallinité élevée du PEEK se traduit directement par une meilleure stabilité thermique et une capacité de charge mécanique améliorée, deux éléments essentiels dans les instruments chirurgicaux réutilisables soumis à des cycles de stérilisation répétés. La capacité de résister aux conditions d'autoclave à plusieurs reprises sans distorsion dimensionnelle est un facteur décisif pour de nombreux constructeurs OEM.

Applications médicales clés qui stimulent la demande de tubes PEEK

Les tubes PEEK ne sont pas une solution généraliste : ils prospèrent dans des contextes spécifiques à enjeux élevés où les matériaux conventionnels ne suffisent pas.

Cathéters d'intervention cardiovasculaire

En cardiologie interventionnelle, les tiges de cathéter doivent combiner capacité de poussée, transmission de couple et flexibilité, souvent avec des épaisseurs de paroi inférieures au millimètre. Le tube PEEK permet haute précision dans des tolérances de diamètre intérieur serrées , ce qui est essentiel pour la compatibilité des fils guides et l'administration des produits de contraste. Il résiste également au pliage sous les forces de navigation exercées lors de procédures vasculaires complexes.

Endoscopes et dispositifs mini-invasifs

Les instruments endoscopiques nécessitent des tubes qui maintiennent la précision dimensionnelle sous des stérilisations répétées à la vapeur. La faible absorption d'humidité du PEEK (moins de 0,5 %) empêche le gonflement et la dégradation qui endommagent les tubes en PTFE ou en PA au fil du temps. Cela en fait un choix privilégié pour les canaux de travail, les ports d'insufflation et les tiges d'instruments dans les endoscopes rigides et flexibles.

Outils de chirurgie vertébrale et orthopédique

La radiotransparence du PEEK — il n'interfère pas avec l'imagerie aux rayons X ou IRM — le rend particulièrement adapté aux instruments chirurgicaux orthopédiques et rachidiens. Les chirurgiens peuvent visualiser le champ opératoire sans interférence d’artefacts, un avantage essentiel en matière de sécurité. Les tubes PEEK sont utilisés dans les canules de guidage, les dilatateurs et les systèmes d'irrigation/aspiration dans ces procédures.

Cathéters d'urologie

Les cathéters urologiques doivent naviguer dans une anatomie complexe tout en résistant à l'encrassement biologique. La douceur de la surface et la résistance chimique du PEEK réduisent l'incrustation et l'adhésion bactérienne par rapport aux alternatives polymères plus douces. Dans les outils de lithotripsie et d'urétéroscopie en particulier, le rapport rigidité/épaisseur de paroi des tubes PEEK permet des profils minces sans sacrifier l'intégrité structurelle.

Pinces électrochirurgicales et dispositifs énergétiques

Le PEEK est un excellent isolant électrique avec une rigidité diélectrique supérieure à 19 kV/mm. Dans les instruments électrochirurgicaux tels que les pinces bipolaires ou les cathéters d'ablation RF, les tubes PEEK servent de gaine isolante autour des électrodes actives, protégeant les tissus environnants et empêchant toute décharge d'énergie involontaire.

Au-delà de la technologie médicale : Tube PEEK dans les industries adjacentes

Si les technologies médicales constituent le marché phare, les propriétés thermiques et mécaniques des tubes PEEK créent une forte demande dans deux autres secteurs :

• Appareils de cigarette électronique et de vapotage : Le tube PEEK est utilisé comme tube isolant résistant à la chaleur dans les assemblages d'éléments chauffants, où il doit maintenir une stabilité dimensionnelle sous des cycles thermiques continus au-dessus de 200°C. Sa faible toxicité et son inertie chimique constituent des avantages essentiels en matière de sécurité dans les applications destinées aux consommateurs.
• Militaire et aérospatial : Les tubes PEEK sont déployés dans les conduites hydrauliques, les composants du système de carburant et les conduits de câblage avionique où la réduction de poids, la résistance aux flammes (le PEEK réussit les tests d'inflammabilité UL94 V-0) et la tolérance aux vibrations ne sont pas négociables. Son rapport performance/poids rivalise avec les alternatives métalliques dans de nombreux sous-systèmes aérospatiaux.

Considérations d'approvisionnement : que rechercher chez un fournisseur de tubes PEEK

Tous les tubes PEEK ne sont pas fabriqués de la même manière. Le processus d'extrusion et la formulation du matériau ont un impact significatif sur les tolérances dimensionnelles, la finition de surface et la cohérence mécanique. Lors de l’évaluation des fournisseurs, les ingénieurs en technologies médicales doivent évaluer :

1. Précision dimensionnelle : Des tolérances d’épaisseur de paroi de ±0,01 mm ou plus sont attendues pour les applications de qualité cathéter. Vérifiez via une documentation de qualité traçable.
2. Capacité multicouche et multilumen : Les conceptions de cathéters complexes nécessitent souvent des structures co-extrudées. Confirmez que le fournisseur peut produire des configurations simple/double/triple couche et multilumen en PEEK.
3. Options de renforcement : Les gaines PEEK renforcées, tressées ou enroulées en spirale, offrent un contrôle du couple et une résistance à la torsion dans les tiges de cathéter exigeantes. Assurez-vous que le fournisseur propose cela en tant que produit intégré.
4. Disponibilité du traitement de surface : Des revêtements hydrophiles, des finitions lubrifiantes et des traitements au plasma sont souvent nécessaires pour l'assemblage final du dispositif. Un fournisseur verticalement intégré réduit les délais de livraison et la charge de validation.
5. Traçabilité réglementaire : La certification ISO 13485, les tests de biocompatibilité selon la norme ISO 10993 et la traçabilité complète des matériaux sont des exigences de base pour les chaînes d'approvisionnement médicales.

LINSTANT se spécialise dans les tubes de précision de qualité médicale et propose une gamme complète de produits qui répondent directement à ces critères d'approvisionnement. Leur gamme de produits couvre les tubes extrudés monocouches et multicouches, les configurations à une et plusieurs lumières, les tubes à ballonnets simple/double/triple couche, les gaines renforcées en spirale et tressées et les tubes en matériaux d'ingénierie spécialisés, notamment les tubes PEEK et PI (polyimide). LINSTANT propose également une large gamme de solutions de traitement de surface, ce qui en fait un partenaire unique et compétent pour les programmes complexes de cathéters et de dispositifs où le co-développement et un contrôle qualité strict sont essentiels.

PEEK et autres tubes en polymère haute performance : une comparaison directe

Le choix du PEEK plutôt que d'alternatives telles que le PTFE, le PI (polyimide) ou le PEBA dépend des exigences spécifiques de l'appareil. Le tableau ci-dessous met en évidence les principaux compromis :

L'avantage du PEEK est plus prononcé là où la rigidité structurelle, la stérilisation répétée et la compatibilité d'imagerie doivent coexister . Lorsque la flexibilité est la principale exigence (par exemple, pointes de cathéter distal), les matériaux à base de PEBA ou de nylon peuvent être préférés - souvent utilisés en combinaison avec une tige en PEEK dans une co-extrusion ou un assemblage collé.

Le défi de la fabrication : extrusion de précision du PEEK

Le PEEK n’est pas facile à extruder. Sa température de traitement à l'état fondu dépasse 380 °C et la fenêtre de traitement étroite nécessite un équipement d'extrusion hautement contrôlé et des ingénieurs de procédés expérimentés. Les défis courants en matière de fabrication comprennent :

• Dégradation thermique si les températures de traitement ne sont pas gérées avec précision
• Obtention d'une concentricité OD/ID étroite dans les tubes à paroi mince (épaisseur de paroi inférieure à 0,1 mm)
• Maintenir une cristallinité constante tout au long des cycles de production, ce qui affecte directement les performances mécaniques
• Uniformité de l'état de surface pour les processus de revêtement ou de collage en aval

Ces obstacles signifient que seul un sous-ensemble de fabricants sous contrat a la capacité technique de produire de manière cohérente et à grande échelle des tubes PEEK de qualité médicale. Lors de l'évaluation d'un fournisseur, la demande de données de validation de processus (documentation IQ/OQ/PQ) et d'indices de capacité (Cpk ≥ 1,33 pour les dimensions critiques) fournit une mesure objective de la maturité de fabrication.

Perspectives : pourquoi la demande de tubes PEEK continuera de croître

Le marché mondial du PEEK était évalué à environ 845 millions de dollars en 2023 et devrait croître à un TCAC de plus de 7 % jusqu'en 2030, les dispositifs médicaux étant parmi les segments d'utilisation finale à la croissance la plus rapide. Plusieurs tendances structurelles renforcent cette trajectoire :

• Miniaturisation des appareils : À mesure que les procédures interventionnelles migrent vers des approches moins invasives, les profils des tubes diminuent tandis que les attentes en matière de performances restent les mêmes – exactement le compromis que le PEEK gère le mieux.
• Robotique et chirurgie numérique : Les systèmes chirurgicaux assistés par robot imposent des exigences élevées en matière de couple et de charge axiale sur les tiges des instruments. Les tubes PEEK prennent en charge les rapports rigidité/diamètre requis par ces plates-formes.
• Demande d’instruments réutilisables : Les pressions en matière de durabilité poussent certains équipementiers à se tourner vers des dispositifs réutilisables capables de résister à des centaines de cycles de stérilisation – une catégorie dans laquelle le PEEK n’a pas d’équivalent parmi les polymères.
• Expansion des catégories de procédures à forte croissance : Les thérapies structurelles cardiaques, de neuromodulation et d'ablation se développent toutes, chacune créant une nouvelle demande pour des matériaux de tige de cathéter hautes performances.

Pour les ingénieurs d'appareils et les équipes d'approvisionnement qui naviguent dans la sélection des matériaux, Les tubes PEEK représentent un choix bien validé et de haute fiabilité avec une expérience dans les catégories de dispositifs médicaux les plus exigeantes. La clé est de s'associer avec un fabricant équipé pour gérer la complexité de son extrusion et répondre aux normes de documentation exigées par les chaînes d'approvisionnement médicales.
