Réponse rapide : quoi Tubes médicaux en polyimide Est utilisé pour
Le tube médical en polyimide est un tube en plastique haute performance à paroi mince extrudé ou moulé à partir de résine polyimide, utilisé principalement comme revêtement, gaine ou couche structurelle à l'intérieur des cathéters, microcathéters, fils de guidage et autres dispositifs d'administration mini-invasifs. Il est choisi parce que le polyimide peut être transformé en parois très fines et précises, dans certaines conceptions sous 0,001 pouce , tout en conservant une résistance à la traction significative, une stabilité à haute température et une résistance aux solvants, une combinaison à laquelle les tubes en nylon ordinaire ou en PTFE standard ne peuvent généralement pas correspondre avec la même épaisseur de paroi. Les utilisations courantes incluent les revêtements de cathéter, les tiges de microcathéter, les revêtements de fils guides, les revêtements de gaine d'introduction, les dispositifs d'accès neurovasculaires et cardiovasculaires, les composants d'administration de médicaments et les canaux d'instruments endoscopiques.
Les sections ci-dessous couvrent les propriétés des matériaux, la structure interne, le dimensionnement, la comparaison du polyimide avec le PTFE et le COUP D'OEIL, les considérations de fabrication et un ensemble de questions fréquemment posées recueillies à partir de conversations réelles sur l'ingénierie et l'approvisionnement de dispositifs autour des tubes médicaux en polyimide.

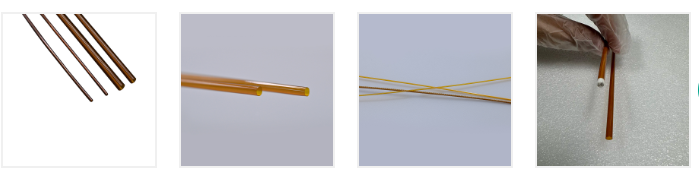

Qu'est-ce qu'un tube médical en polyimide ?
Le polyimide est un polymère aromatique construit à partir de liaisons imides répétitives, une structure chimique qui confère au matériau une stabilité thermique et mécanique inhabituelle pour un plastique. Sous forme de tube, la résine polyimide est généralement traitée par extrusion ou par une méthode de coulée continue sur un mandrin, ce qui explique en partie pourquoi les tubes médicaux en polyimide peuvent atteindre des épaisseurs de paroi bien plus fines que celles que l'extrusion de la plupart des autres plastiques techniques peut contenir de manière fiable. Le tube fini porte souvent la teinte caractéristique ambre à brun doré associée aux matériaux en film polyimide, un trait visuel qui le rend également facile à identifier lors de l'assemblage.
Étant donné que les tubes médicaux en polyimide à paroi mince maintiennent le profil extérieur d'un dispositif petit tout en apportant un véritable support mécanique, ils sont fréquemment sélectionnés comme revêtement de base à l'intérieur des tiges de cathéters multicouches, où chaque fraction de millimètre d'épaisseur de paroi supplémentaire réduit l'espace disponible pour la lumière de travail. C’est l’une des principales raisons pour lesquelles les tubes en polyimide pour microcathéters et autres outils neurovasculaires à espace limité sont devenus un choix de matériau standard parmi les ingénieurs d’appareils travaillant sur des plates-formes d’accès de petit diamètre.
Le tube en polyimide est également apprécié pour sa surface de friction relativement faible et sa tolérance constante sur le diamètre intérieur, deux facteurs importants lorsque le tube est utilisé comme revêtement de cathéter en polyimide autour duquel une tige extérieure plus rigide ou une tresse de renfort sera construite.
À l'intérieur du tube : construction de couches typique
Les tubes médicaux en polyimide sont rarement utilisés seuls dans un dispositif fini. Il s'agit plus généralement de la couche de base ou de revêtement dans une construction de cathéter ou de gaine multicouche. Le diagramme en coupe ci-dessous montre une disposition courante, bien que la combinaison exacte des couches varie selon la conception de l'appareil.
- Revêtement extérieur - une couche extérieure lubrifiante ou à code couleur en option appliquée sur le tube de base pour la manipulation et l'identification.
- Renfort en tresse ou en bobine - une tresse optionnelle en métal ou en polymère positionnée entre les couches pour ajouter une résistance au pliage et une transmission de couple.
- Paroi en polyimide (tube de base) - la couche primaire de polyimide extrudé ou coulé qui assure l'essentiel des performances mécaniques et thermiques du tube.
- Lumen (alésage intérieur) - le canal ouvert traversant le tube, dimensionné pour la fonction du dispositif cible, comme un chemin de fil guide ou un canal d'administration de médicament.
- Longueur totale du tube - le tube fini continu produit avant d'être coupé aux longueurs de travail spécifiques à l'appareil.
Propriétés clés importantes pour la conception des appareils
Stabilité thermique
Le polyimide conserve ses propriétés mécaniques sur une plage de températures plus large que la plupart des plastiques pour tubes utilisés dans les dispositifs médicaux, ce qui est important lors des étapes de liaison par refusion, des cycles de stérilisation et de tout processus dans lequel le tube est exposé à la chaleur pendant que d'autres composants y sont fixés.
Résistance mécanique par rapport à l'épaisseur de la paroi
Une caractéristique déterminante des tubes médicaux en polyimide est la résistance à la traction qu’ils conservent même avec une épaisseur de paroi extrêmement fine. C’est ce qui permet aux ingénieurs de concevoir un dispositif de petit diamètre extérieur qui résiste toujours à la déchirure ou au délaminage lors de la navigation à travers une anatomie tortueuse.
Résistance aux produits chimiques et aux solvants
Le polyimide résiste bien à de nombreux solvants et agents de nettoyage courants utilisés lors de la fabrication du dispositif, ce qui réduit le risque de dégradation du revêtement lors des étapes de liaison, de revêtement ou de refusion en aval dans une construction de cathéter multicouche.
Isolation diélectrique et électrique
Le polyimide est un isolant électrique puissant, une propriété qui découle de son utilisation généralisée dans les applications d'isolation de circuits et de fils flexibles en dehors de la médecine, et qui devient pertinente dans les dispositifs intégrant des éléments de détection ou d'ablation à proximité du tube.
Caractéristiques de surface pour l'assemblage de l'appareil
Une surface intérieure relativement lisse et à faible friction et une tolérance de diamètre intérieur étroite rendent le tube en polyimide pratique comme revêtement de cathéter en polyimide dans lequel les fils guides ou d'autres instruments glisseront à plusieurs reprises au cours d'une procédure.
Dimensionnement typique par application de périphérique
Le tableau ci-dessous résume les plages générales de diamètres intérieurs observées dans les catégories courantes de dispositifs utilisant des tubes médicaux en polyimide pour les cathéters et les systèmes d'administration associés. La taille exacte est toujours définie par la conception spécifique de l'appareil et l'anatomie cible.
| Catégorie d'appareil | Diamètre intérieur typique | Rôle de couche typique |
|---|---|---|
| Microcathéter neurovasculaire | Environ 0,4 mm | Doublure de base sous tresse |
| Cathéter diagnostique | Environ 0,9 mm | Doublure intérieure |
| Revêtement de fil guide | Environ 0,3 mm | Revêtement ou couverture de bobine |
| Revêtement de la gaine d'introduction | Environ 1,2 mm | Doublure intérieure under braid |
| Canal de travail endoscopique | Environ 2,8 mm | Doublure de canal de travail |
| Cathéter d'administration de médicaments | Environ 0,6 mm | Doublure de lumière de livraison |
Options et tolérances courantes d’épaisseur de paroi
Les tubes médicaux en polyimide à paroi mince sont généralement produits dans une gamme d'épaisseurs de paroi standard, ce qui donne aux ingénieurs en dispositifs un point de départ avant qu'un dimensionnement personnalisé ne soit demandé. Étant donné que les tolérances d'extrusion du polyimide peuvent être maintenues serrées par rapport à l'épaisseur totale de la paroi, même les options standard les plus fines restent pratiques pour les applications de revêtement porteur plutôt que pour les revêtements purement cosmétiques.
Polyimide contre PTFE et COUP D'OEIL pour les tubes médicaux
Les tubes en PTFE sont largement utilisés là où un frottement extrêmement faible et une grande inertie chimique sont la priorité, mais ils ne peuvent généralement pas être extrudés jusqu'aux mêmes parois fines et à tolérances serrées que celles obtenues avec les tubes médicaux en polyimide, et ils ont tendance à être plus enclins à fluer sous charge. Les tubes COUP D'OEIL offrent une forte résistance mécanique et sont souvent choisis pour les sections d'arbre plus rigides, mais leur capacité d'épaisseur de paroi sur de très petits diamètres est généralement moins favorable que le polyimide, et il s'agit d'un matériau plus difficile à transformer en revêtements ultra fins.
En pratique, de nombreuses conceptions de cathéters multicouches utilisent du polyimide comme revêtement intérieur pour sa résistance de paroi mince et sa précision dimensionnelle, du PTFE comme revêtement intérieur lubrifiant où la performance de glissement est la priorité, et du PEEK ou des plastiques techniques similaires dans les sections de tige proximales plus rigides où la ténacité mécanique globale compte plus que l'épaisseur de la paroi.
| Propriété | Polyimide | PTFE | PEEK |
|---|---|---|---|
| Capacité de paroi mince | Très élevé | Modéré | Inférieur |
| Lubrification des surfaces | Modéré | Très élevé | Modéré |
| Résistance mécanique en vrac | Bon pour les murs fins | Inférieur, prone to creep | Élevé |
Rétention des propriétés à température élevée
Le collage par refusion, les étapes de thermorétraction et les processus de stérilisation exposent tous les composants du cathéter à des températures élevées pendant la fabrication ou la préparation. Le tableau illustratif ci-dessous compare la façon dont les tendances relatives de rétention des propriétés du polyimide, du PTFE et du PEEK à mesure que la température de traitement ou d'utilisation augmente, sur la base de modèles de comportement généraux des matériaux couramment référencés dans les ressources d'ingénierie des polymères plutôt que d'un test de laboratoire spécifique.
Où les tubes médicaux en polyimide sont couramment utilisés
Les tubes en polyimide pour microcathéters sont l'une des applications les plus visibles, mais le matériau apparaît dans un ensemble plus large de catégories de dispositifs une fois que ses avantages en termes de paroi mince et de stabilité dimensionnelle sont pris en compte.
- Dispositifs d'accès neurovasculaire, y compris les microcathéters utilisés pour naviguer dans les petits vaisseaux cérébraux tortueux.
- Cathéters cardiovasculaires, où un revêtement de cathéter en polyimide supporte une tige externe tressée ou enroulée.
- Revêtements et doublures de fils de guidage nécessitant une couverture extérieure fine et dimensionnellement stable.
- Gaines d'introduction et systèmes d'administration pour les procédures structurelles cardiaques et vasculaires périphériques.
- Canaux pour instruments endoscopiques et revêtements des canaux de travail.
- Lumières de cathéter d’administration de médicaments et de fluides où la résistance chimique à l’agent administré est importante.
- Tiges de cathéter d'électrophysiologie et de diagnostic qui combinent un revêtement en polyimide avec des composants de détection ou d'ablation.
Considérations de fabrication pour les ingénieurs d'appareils
Extrusion versus co-extrusion multicouche
Les tubes médicaux en polyimide monocouche fonctionnent bien comme revêtement autonome, mais de nombreuses conceptions nécessitent des constructions multicouches ou multilumières construites au cours d'un seul processus continu, ce qui réduit le nombre d'étapes d'assemblage et de joints en aval dans le dispositif fini.
Intégration de tresse et de bobine
Lorsqu'une transmission de couple ou une résistance à la torsion est requise, une couche de tresse ou de bobine est ajoutée sur le tube de base en polyimide avant l'application d'une gaine extérieure, un processus qui nécessite un contrôle strict de la cohérence dimensionnelle du revêtement sous-jacent pour éviter une couverture de renforcement inégale.
Codage couleur et identification
Étant donné que plusieurs lumières ou couches peuvent être présentes dans un seul appareil, des revêtements extérieurs ou des couches pigmentées à code couleur sont souvent utilisés lors de la fabrication pour aider les opérateurs et les techniciens d'assemblage à distinguer les tubes de taille similaire.
Demandes de dimensionnement et de tolérance personnalisées
Les options d'épaisseur de paroi et de diamètre standard couvrent la plupart des plates-formes d'appareils courantes, mais travailler avec un fournisseur de tubes en polyimide de qualité médicale capable de répondre aux demandes de dimensionnement personnalisées est utile pour les appareils présentant des exigences de lumière ou de profil inhabituelles.
Erreurs courantes à éviter lors de la spécification de tubes en polyimide
- Spécifier une épaisseur de paroi sans confirmer comment elle interagit avec la couche de tresse ou de renfort de bobine prévue.
- Négliger la différence de pouvoir lubrifiant de surface par rapport au PTFE lorsque les performances de glissement du fil guide sont une priorité.
- En supposant qu'une seule épaisseur de paroi fonctionne sur toute la longueur de l'appareil, au lieu de considérer les zones coniques ou de transition.
- Choisir un fournisseur sans confirmer la capacité de tolérance du diamètre intérieur pour les applications à lumière étroite.
- Ignorer les premières conversations avec un fabricant de tubes médicaux en polyimide sur la manière dont le tube se liera aux couches adjacentes lors de l'assemblage.
À propos des matériaux polymères Ningbo Linstant
Depuis sa création en 2014, Ningbo Linstant Polymer Materials Co., Ltd. s'est spécialisée dans le traitement par extrusion, le revêtement et le post-traitement des tubes en polymère médical. L'accent de l'entreprise auprès des fabricants de dispositifs médicaux est centré sur la précision, la cohérence des résultats et la diversité des capacités de développement de processus.
Linstant exploite un environnement d'atelier contrôlé s'étendant sur près de 20 000 mètres carrés, équipé de 15 lignes d'extrusion importées couvrant différentes tailles de vis avec une capacité de coextrusion simple, double et tricouche, huit lignes d'extrusion PEEK, deux lignes de moulage par injection, près de 100 ensembles d'équipements de tissage, de ressort et de revêtement, et quarante ensembles d'équipements de soudage et de formage.
La gamme de produits comprend des tubes extrudés monocouches et multicouches, des tubes simples et multilumières, des tubes à ballonnets simples, doubles et tricouches, des gaines renforcées en spirale et tressées, des tubes PEEK et PI en matériaux d'ingénierie spéciaux et une gamme de solutions de traitement de surface. En tant que fabricant de tubes médicaux en polyimide et fournisseur de tubes médicaux en polyimide, Linstant suit une philosophie selon laquelle les matériaux sont la base et le savoir-faire est la clé, construisant des plates-formes connectées autour des fluoroplastiques, des polyimides, des processus de tressage et des travaux de traitement de surface.
Opérant à travers des filiales qui gèrent leurs propres domaines spécialisés tout en restant étroitement coordonnés, le groupe s'efforce d'approfondir l'innovation des produits et la qualité du service en tant que fournisseur de tubes en polyimide de qualité médicale pour des partenaires de l'industrie de la technologie médicale.
Foire aux questions
T1. Qu’est-ce qu’un tube médical en polyimide ?
Tube en plastique à paroi mince extrudé ou moulé à partir de résine polyimide, utilisé comme revêtement, gaine ou couche structurelle à l'intérieur de cathéters, de microcathéters et de dispositifs similaires peu invasifs.
Q2. A quoi sert le tube en polyimide ?
Il est couramment utilisé comme revêtement de cathéter, composant de tige de microcathéter, revêtement de fil guide, revêtement de gaine d'introducteur et revêtement de canal opérateur dans les instruments endoscopiques.
Q3. Pourquoi le polyimide est-il utilisé dans les dispositifs médicaux ?
Il combine une épaisseur de paroi très fine avec une résistance à la traction, une stabilité thermique et une résistance chimique significatives, une combinaison difficile à égaler avec d'autres plastiques de tubes ayant la même épaisseur de paroi.
Q4. Quels sont les avantages des tubes en polyimide ?
Les principaux avantages comprennent la résistance des parois minces, une tolérance dimensionnelle stricte, une stabilité à haute température, une bonne résistance chimique et de fortes propriétés d'isolation électrique.
Q5. Quelles applications utilisent les tubes médicaux en polyimide ?
Les cathéters neurovasculaires et cardiovasculaires, les microcathéters, les gaines de fil guide, les gaines d'introduction, les canaux endoscopiques et les cathéters d'administration de médicaments utilisent tous couramment des tubes en polyimide.
Q6. Les tubes en polyimide sont-ils adaptés aux cathéters ?
Oui, les tubes en polyimide pour cathéters sont un choix courant comme couche de revêtement interne, en particulier dans les conceptions de tiges de cathéter de petit diamètre et multicouches.
Q7. Quelle est la différence entre les tubes en polyimide et en PTFE ?
Le polyimide maintient généralement des parois plus fines avec une résistance à la traction plus élevée, tandis que le PTFE offre une friction de surface plus faible et une inertie chimique plus large, de sorte que de nombreux appareils utilisent les deux ensemble dans différentes couches.
Q8. Polyimide vs PEEK, quel est le meilleur pour les tubes médicaux ?
Ni l’un ni l’autre n’est universellement meilleur. Le polyimide convient aux applications de revêtement à paroi mince, tandis que le PEEK est souvent choisi pour les sections de tige proximales plus rigides où la ténacité mécanique globale compte plus que l'épaisseur de la paroi.
